请问这个图标代表什么意思

何笑我 · 发表于 2017-5-11 08:37:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如图，这个四连杆图标代表什么含义呀，那位高手指点下。

文惠 · 发表于 2017-5-11 08:41:34

布局

ryouss · 发表于 2017-5-11 09:48:34

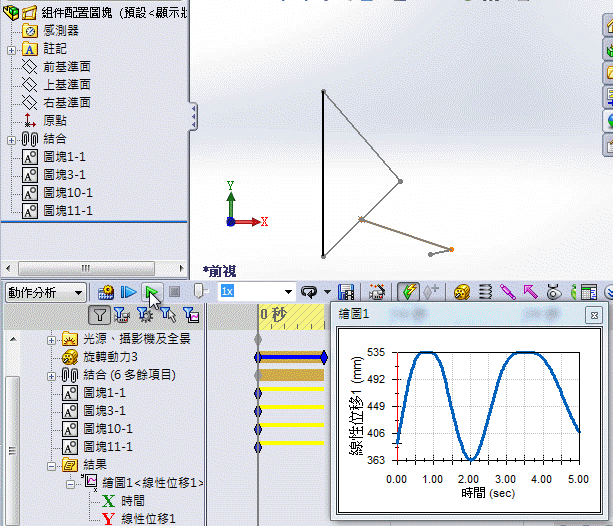

如2#所述,在裝配體做線性位移,路徑追蹤(動點軌跡模擬)...時,需在布局(繁版叫配置)做草圖圖塊.

如下例

何笑我 · 发表于 2017-5-11 10:11:51

ryouss 发表于 2017-5-11 09:48$ U. l9 L& Y9 K- X! `
如2#所述,在裝配體做線性位移,路徑追蹤(動點軌跡模擬)...時,需在布局(繁版叫配置)做草圖圖塊.0 d* C" g6 L2 p1 b3 y( {1 m1 s
/ R1 k* a9 J8 M1 ?: h
如下例

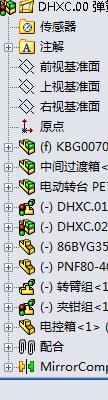

奇怪了，我的图里也没有布局草图啊，根本也没画过~~ 360截图20170511101032186.jpg

ryouss · 发表于 2017-5-11 15:05:02

本帖最后由 ryouss 于 2017-5-11 15:08 编辑

何笑我发表于 2017-5-11 10:11
1 F C. I$ H: x/ J" A8 P, R奇怪了，我的图里也没有布局草图啊，根本也没画过~~

布局(配置)草圖圖塊的產生見如下:

hsd216 · 发表于 2017-5-11 15:42:20

感謝ryouss兄的教學，學習好方法了

何笑我 · 发表于 2017-5-11 16:59:05

ryouss 发表于 2017-5-11 15:05
, v5 V& j# k8 K% p布局(配置)草圖圖塊的產生見如下:

谢谢啦，又学了一招，另外我的图里没画过这个布局草图，为什么也会出现这个图标呢

大鹿 · 发表于 2017-5-11 17:05:22

估计是兽笼


何笑我 · 发表于 2017-5-12 08:24:12

本帖最后由何笑我于 2017-5-12 10:09 编辑

我明白是怎么回事了，原来只要点了布局，哪怕不画图，也会出现那个图标，我可能是哪次误操作了

donggua001 · 发表于 2017-7-23 09:50:01

因为你的”误操作“，给我们提供了增长知识的机会！谢谢!

jirong.peng · 发表于 2018-3-2 11:30:09

又学了一招！学无止境啊！！！

bigapple2k · 发表于 2020-2-28 15:35:52

何笑我发表于 2017-5-12 08:24
8 L; i0 N2 g3 l0 [0 x我明白是怎么回事了，原来只要点了布局，哪怕不画图，也会出现那个图标，我可能是哪次误操作了

是的，不知道能否删除或者撤销？

bigapple2k · 发表于 2020-2-28 15:37:05

何笑我发表于 2017-5-12 08:24
7 I- @: L3 _0 E# C l我明白是怎么回事了，原来只要点了布局，哪怕不画图，也会出现那个图标，我可能是哪次误操作了

是的，不知道能否删除或者撤销？
