[讨论] 找不到一套軟體可以畫的起來

[复制链接]
andy1414
发表于 2011-1-22 11:31:34 | 显示全部楼层 |阅读模式 来自： 中国台湾

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

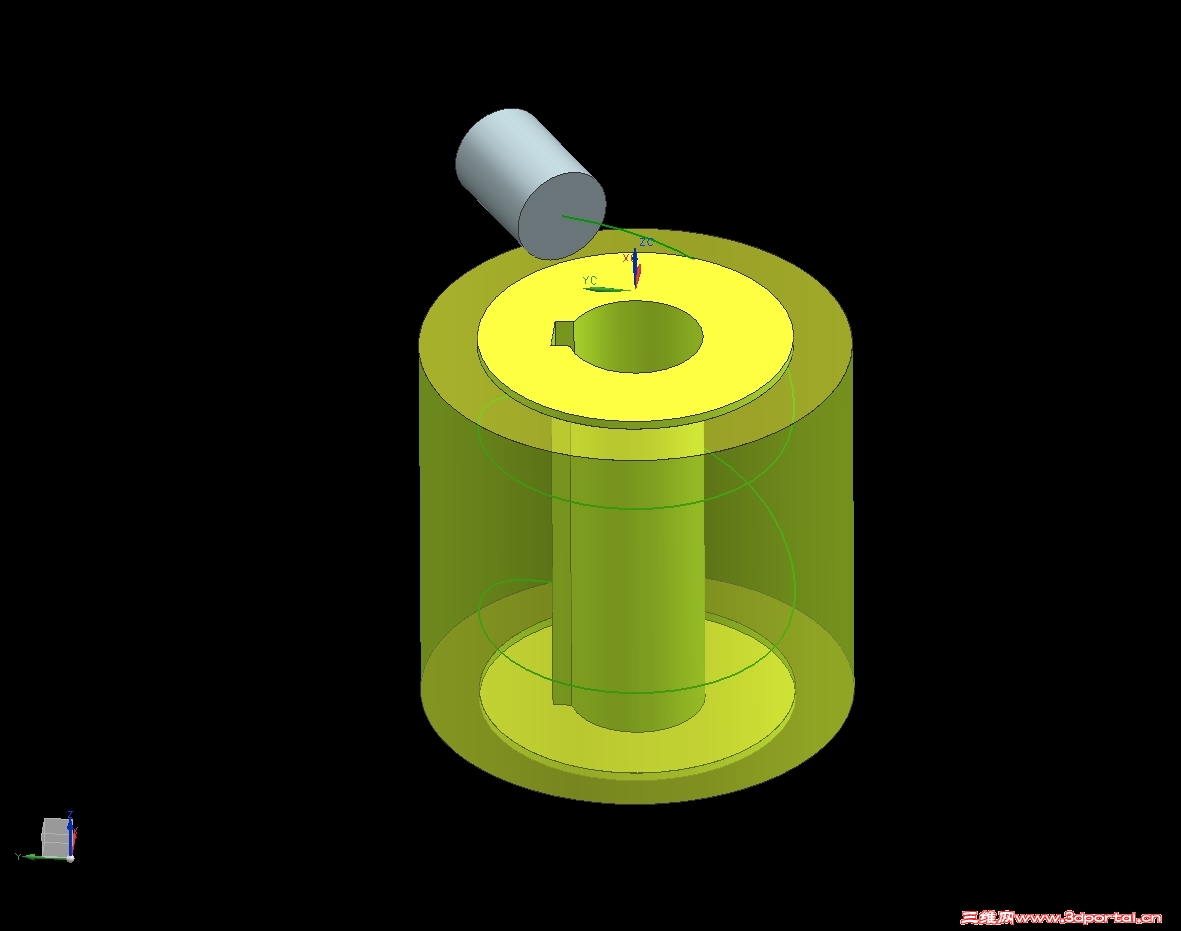

這是一個簡單的凸輪,我用22銑刀走單刀加工起來,可加工起來的面在各大軟體卻畫不起來,% a" f! H. m; d" ?9 T
這是一個自然切面,不知道有高手可以解決嗎?  [; u+ b' ~4 Q# i
4 x1 F' A/ ]5 C: `5 M$ v' Z8 J% w9 A
ask.rar (47.2 KB, 下载次数: 22)
回复

举报

andy1414
 楼主| 发表于 2011-1-23 14:04:39 | 显示全部楼层 来自： 中国台湾
帖子沉的快!!. i. O/ I5 v" |7 l# M* y4 j
頂頂- H2 ~% h$ }' @( R+ a3 W+ F% }, O
都沒人願幫忙嗎
回复 支持 反对

举报

hqzhuang
发表于 2011-1-23 16:57:46 | 显示全部楼层 来自： 中国广东广州
兄弟你铣完后保存为图形就ok
回复 支持 反对

举报

zzr123
发表于 2011-1-24 14:28:54 | 显示全部楼层 来自： 中国广东东莞
应该可以的，肯定是你还没有找到方法
回复 支持 反对

举报

andy1414
 楼主| 发表于 2011-1-24 22:48:08 | 显示全部楼层 来自： 中国台湾
要那個圓柱掃略後的軌跡面
回复 支持 反对

举报

achung
发表于 2011-1-26 20:30:09 | 显示全部楼层 来自： 印度
本帖最后由 achung 于 2011-1-26 20:35 编辑
4 I3 w. q9 C3 j" [9 Q- S/ d- `! s0 n& w) G$ S. X1 Y
我用CATIA做的,不难

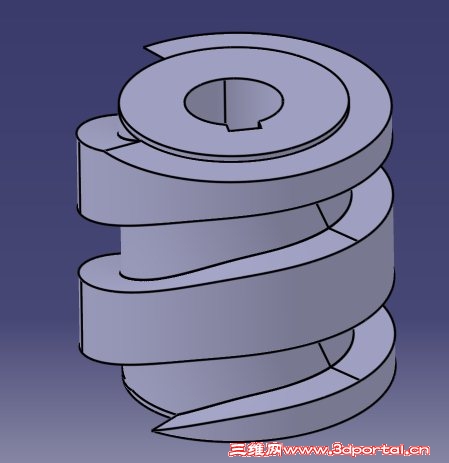

% @% G% q" k: y/ o* W% p  ^刀路扫略成实体
% _% J! J/ U3 s7 v0 k" m  C和工件布林就成了
+ G/ T8 u% T, e& s. s sshot-2.jpg
回复 支持 反对

举报

lhj7103
发表于 2011-1-27 08:17:37 | 显示全部楼层 来自： 中国江苏徐州
proe里也可以保存。
回复 支持 反对

举报

WHC44
发表于 2011-1-27 09:14:30 | 显示全部楼层 来自： 中国山东济南
在UG上做也不难，做截面、扫略体、布尔减，估计各软件的做法类似，如果楼主没有特殊的要求，做法不难。
回复 支持 反对

举报

jsxzcat
发表于 2011-1-27 15:55:07 | 显示全部楼层 来自： 中国江苏徐州
proe做起来很容易。
回复 支持 反对

举报

laplaplap
发表于 2011-1-27 16:39:35 | 显示全部楼层 来自： 中国香港
用普通铣刀加工
! I; }3 d: T7 o$ L6 ?! }" C底部铣出弧形外观

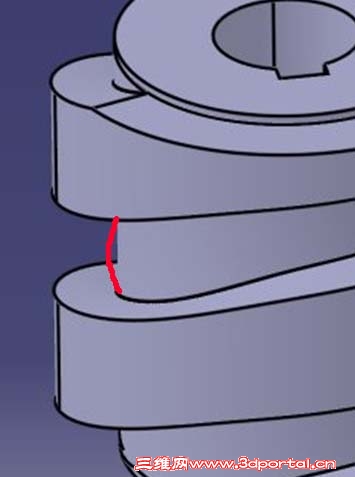

  W& r0 a( @' e/ Y0 S+ ` 11111.jpg
回复 支持 反对

举报

achung
发表于 2011-1-31 12:49:45 | 显示全部楼层 来自： 中国台湾
估计是你的下刀点和工作没有呈法向角度
回复 支持 反对

举报

andy1414
 楼主| 发表于 2011-2-1 09:01:17 | 显示全部楼层 来自： 中国台湾
在UG上做也不难，做截面、扫略体、布尔减，估计各软件的做法类似，如果楼主没有特殊的要求，做法不难。
& M9 C2 z" k' l3 f4 y' BWHC44 发表于 2011-1-27 09:14 http://www.3dportal.cn/discuz/images/common/back.gif
( x$ a3 u# j5 F
8 T7 u! g* k% [- @* }# m7 f
只要使用斷面掃略的做法都是錯誤的,需要使用整個圓柱實體下去掃略,
: d. C: s3 P7 s7 {' Z  O因為使用整個圓柱掃略會有一個前致切銷區,斷面掃略則只能掃到法向位置,- l) y6 ]2 ^8 b- G3 x
& C; e$ J5 m5 r; v
可以在任何圓心斷面做一個22的圓柱跟原來實體求差,既可知道干涉,
9 E) t* l- G* V9 j* |; f5 k  g5 p. C
" _* Q, a- }8 z$ R& P這個工件很簡單,要求一個22圓柱能跟著軌道準確滑動,我想盡各種方法才體會出, {: y0 M/ W3 _& L) u# l. q5 }
22銑刀加工會有一個前致切銷,而這個切銷量卻畫不出來,
回复 支持 反对

举报

少帅B
发表于 2011-2-1 11:00:16 | 显示全部楼层 来自： 中国广东东莞

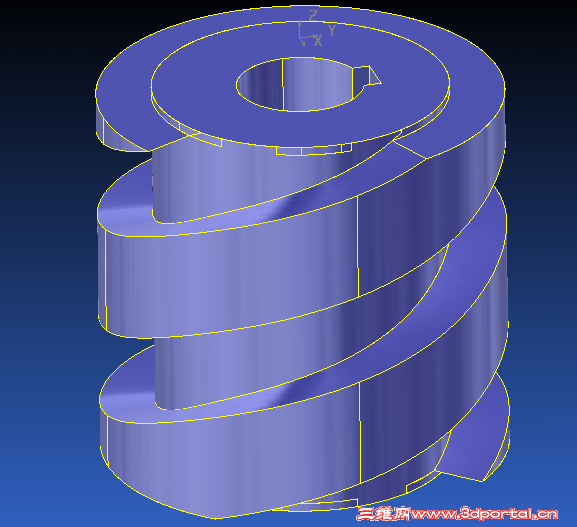

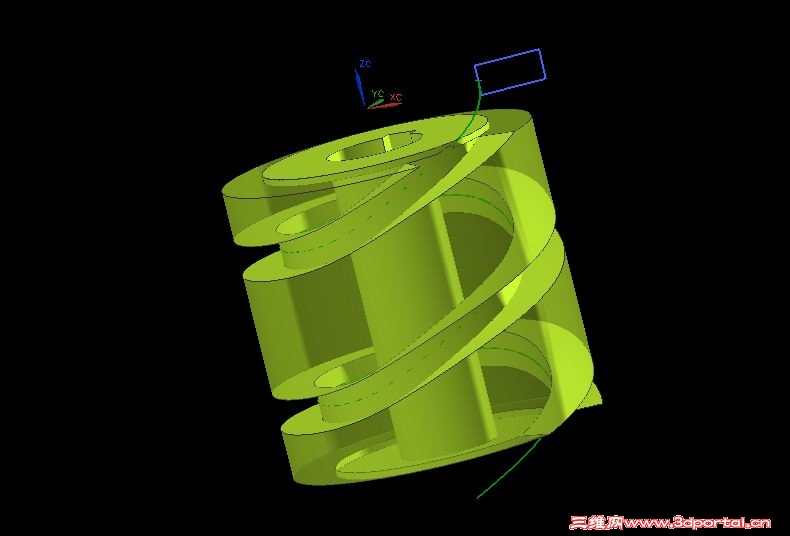

power shape画的图
回复 支持 反对

举报

梦妮
发表于 2011-2-1 12:03:43 | 显示全部楼层 来自： 中国贵州贵阳
用普通铣刀加工! {) D3 h; N6 K% g# f' q, v
底部铣出弧形外观
, a2 C# w7 M" N( P8 H1833735
9 \, ?/ c7 s3 s. I9 T& [. Y- ?' Ylaplaplap 发表于 2011-1-27 16:39 http://www.3dportal.cn/discuz/images/common/back.gif
刀具偏执中心刀具半径
回复 支持 反对

举报

雪人2000
发表于 2011-2-2 19:12:03 | 显示全部楼层 来自： 新加坡
在UG上做也不难，做截面、扫略体、布尔减，估计各软件的做法类似，如果楼主没有特殊的要求，做法不难。" g" o) B+ q+ Y/ P2 ^  q+ k* S
WHC44 发表于 2011-1-27 09:14 http://www.3dportal.cn/discuz/images/common/back.gif
" G% g5 u% b* V0 Y
截面扫掠体是畸形的，UG貌似没有圆柱扫掠体
回复 支持 反对

举报

andy1414
 楼主| 发表于 2011-2-3 16:06:44 | 显示全部楼层 来自： 中国台湾
覺得自己有信心的請上PRT上來別光說著爽啊
0 M; E) T" B3 y: ~& N% d" `9 ?3 j9 |2 L
我驗證看看既便分曉
回复 支持 反对

举报

[中国制造]
发表于 2011-2-27 18:54:30 | 显示全部楼层 来自： 中国上海
只要使用斷面掃略的做法都是錯誤的,需要使用整個圓柱實體下去掃略,5 K9 k9 |+ b4 [% m
因為使用整個圓柱掃略會有一個前致切銷區,斷面掃略則只能掃到法向位置,# q# F' e& y# U4 E  A6 L' C8 A

% e- i  t3 T6 o2 n, Z: L) k3 o' R可以在任何圓心斷面做一個22的圓柱跟原來實體求差,既可知道干涉,
# x# x; \& t6 k5 ~: ~7 g5 S; A...
1 h. a$ r% E% u4 xandy1414 发表于 2011-2-1 09:01 http://www.3dportal.cn/discuz/images/common/back.gif

+ D; D4 S  e' p) Q3 f( B楼主说的即是，一般的CAD软件都是基于线的扫略，象这类圆柱凸轮槽都是体的运动轨迹。
1 L7 J# E+ S& B! s# J" r+ a  X顶起来，我也想见识下高人。
回复 支持 反对

举报

JIALINGJIANG
发表于 2011-2-27 19:58:27 | 显示全部楼层 来自： 中国重庆
不知楼主是怎样解决的？
回复 支持 反对

举报

小明又见小小明
发表于 2011-4-14 18:59:59 | 显示全部楼层 来自： 中国广东江门
学习了,谢谢
回复 支持 反对

举报

kuen
发表于 2011-4-16 09:44:32 | 显示全部楼层 来自： 中国台湾
這問題其實現在任何一套軟体都劃得出來
; W$ s6 y7 a9 i7 B: d9 U- t  L' v重點是空間幾何觀念
% f+ c: _. e: i  f* X簡單思維可以用向量投影截面來思考: [4 d# a( x1 Q( Q  m; ]
用的指令大致是用投影和二次投影......
; w2 q1 w  u& g4 e4 {5 O3 w6 E主要是投影截面的法向向量3 Y2 z: b' |+ V) {- T9 |+ e( p- b
而UG的劃螺旋曲面問題還真的滿多的........主要是內核的問題5 ^# y* o0 }  U
用同內核的SW更是亂七八糟......1 v$ w9 z/ W2 z
或許、樓主會說我只是打嘴炮.....使出來看看......
9 }/ j2 x! C& v但小弟真的很煩忙.....工作外不太想動腦筋......
- c& K* o8 n( W3 s5 t3 z: k3 a大大不棄嫌的話有機會再和大大們討論........
回复 支持 反对

举报

blade_master_sl
发表于 2011-5-9 00:53:59 | 显示全部楼层 来自： 中国安徽滁州
看似简单而实在很有趣的问题，值得研究一下
# d) t' t6 h! z不过工作忙的时候确实没时间慢慢研究
7 [/ P- u, u' g0 s5 n+ V关注一下这个问题，收藏了这个帖子
回复 支持 反对

举报

desk121
发表于 2011-6-1 14:05:37 | 显示全部楼层 来自： 中国上海
有人提了很好的思路，利用刀路线和刀具剖面来扫描，这样肯定是跟实际刀切出的东西一样的实体。
回复 支持 反对

举报

binbinao
发表于 2011-6-1 15:05:43 | 显示全部楼层 来自： 中国上海
哦，这个其实最正确的做法andy我知道！！呵呵，不过你太nb点！有点不想告诉你！点拨你下，记得用扫略中性面，然后将中性面两遍偏置半径，补出其余截面，缝合成体。再做布尔运算。就不会出现你遇到的喇叭口了！！！！嘿嘿！！说的差不多够清楚了，看你本事咯，能不能重复看你的！
回复 支持 反对

举报

qingqingcao8012
发表于 2011-6-10 20:20:06 | 显示全部楼层 来自： 中国北京
关注一下，学习一下
回复 支持 反对

举报

andy1414
 楼主| 发表于 2011-6-11 09:02:32 | 显示全部楼层 来自： 中国台湾
哦，这个其实最正确的做法andy我知道！！呵呵，不过你太nb点！有点不想告诉你！点拨你下，记得用扫略中性面，然后将中性面两遍偏置半径，补出其余截面，缝合成体。再做布尔运算。就不会出现你遇到的喇叭口了！！！！ ...
7 ?" s3 u2 M4 u+ o1 W: qbinbinao 发表于 2011-6-1 15:05 http://www.3dportal.cn/discuz/images/common/back.gif
1 w4 R; q& a9 q/ E4 D. s8 X
感謝指點!小弟不材無法領悟," H5 }; ~1 U  C. ]# X9 v$ r1 ]$ A1 s
閣下說小弟有點nb,若有得罪在下給予致歉,
+ Y( |# c" [4 Q/ a
: ], n4 m7 b9 i- ^這個題目是朋友拿來討論的,因在下覺得有趣才拿來研究,且詢問使用其他系統的朋友都未獲得圓滿解答6 p+ x  Q9 X/ D0 y- t- R
才發帖至此,其實是一個簡單的軌跡線,在機床利用單刀延軌跡加工既成,$ C$ u  O+ o3 s4 }6 e/ {# n1 m; i7 M
且目前也是如此加工,只是加工出的成品切面再cad卻畫不出來.
回复 支持 反对
