工程图中标注如何使文字在标注线两侧？

14373 · 发表于 2011-1-24 22:04:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

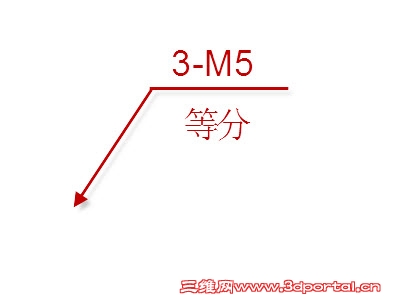

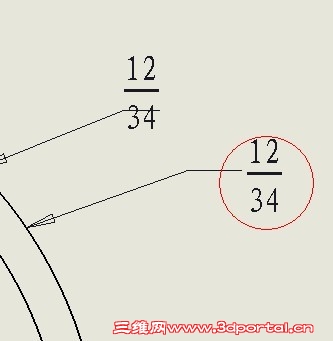

如图所示
在标注线的上下两侧，如何做？

yiyuezifu · 发表于 2011-1-25 12:40:17

下面的文字只能自己用文字注释添加上去，我就是这样做的

liuyong453 · 发表于 2011-1-25 14:43:06

我也是象2F那样搞的，看有没有高手指导一下

kuotian · 发表于 2011-1-26 10:35:41

这种样式可以吗

啥都没准 · 发表于 2011-1-26 15:04:11

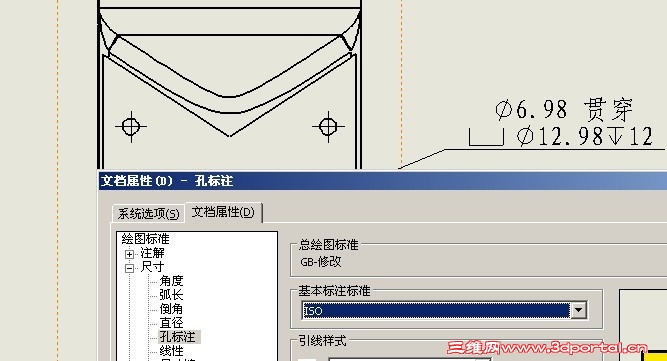

选标准，iso

zll3310737 · 发表于 2011-1-26 16:24:46

本帖最后由 zll3310737 于 2011-1-26 16:33 编辑

呵呵
我晓得了
跟大家分享下。

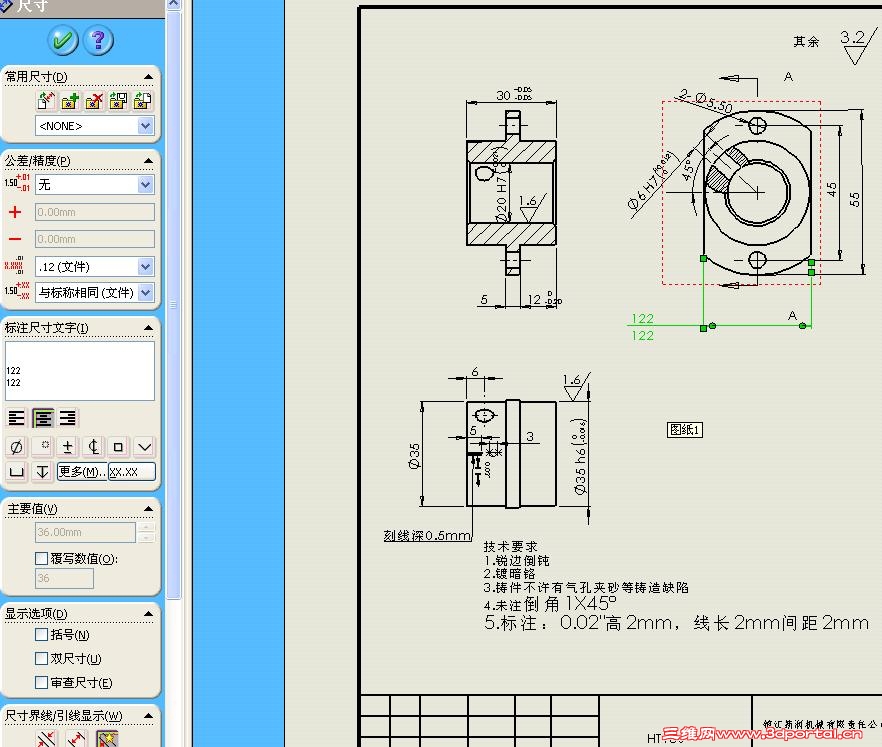

在工程图的旁边，当你点尺寸的时候有个尺寸属性栏，把属性栏里的尺寸，符号全都删掉，输入你想双层显示的文字，数字...用回车分行，用方向键移动到最前端回车，在移动方向键到第一行，空格。这样就是两行显示了
..、
期待加分，我鼓捣了半天，啥事没干。
在简单点，删掉数字后，空格，回车，输入你要的第一行，回车输入你要的第二行，确定就好。不过这样就不能显示公差了，希望有高人指点迷津，能双行还能显示公差的就赞极了。

zll3310737 · 发表于 2011-1-26 16:27:19

就这效果，嘿嘿。。

19720205 · 发表于 2011-1-27 08:00:07

楼上的这样更改尺寸牺牲了尺寸的关联性,在修改零件时容易出问题的.

licoolicoo · 发表于 2011-1-27 08:35:18

同意8楼的说法。期待SW完善

repzk031 · 发表于 2011-1-27 19:03:46

本帖最后由 repzk031 于 2011-1-27 19:19 编辑

HU 6# zll3310737 Z

试了几次,方法不行,不要误导人家,请chenjun520601版主看一下,还要求加分,呵呵

笨笨狗sz · 发表于 2011-1-27 20:24:19

这种标注我也遇到过还没有遇到什么好的方法啊

14373 · 发表于 2011-1-27 22:41:42

6# zll3310737
思维挺活跃的，这都能试啊，哈哈，不过好像不可以哦。一来不合套路，二来这也忒麻烦了是不

coke2010 · 发表于 2011-1-28 10:18:22

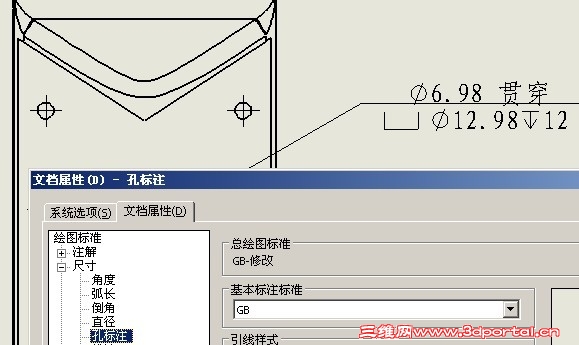

系统选项→文档属性→尺寸→孔标注中基本标注标准设置为GB就可以了。

zll3310737 · 发表于 2011-1-30 00:58:44

10# repzk031 我的是06版的啊。图片不会骗你的啊
怎么你自己弄不好就说我这不行啊？
再说，是积极参与，又不是其他的...真是的
我在重申下，只是满足楼主的要求，没其他的意思，关于尺寸的关联，可以根据自己的情况改变.....
唉。。。。不能太教条。

repzk031 · 发表于 2011-1-30 13:13:15

本帖最后由 repzk031 于 2011-1-30 13:15 编辑

10# repzk031 我的是06版的啊。图片不会骗你的啊6 d; z& c6 ~) K( @! y( `8 Q
怎么你自己弄不好就说我这不行啊？
4 q6 T: I6 e# v, i8 x |9 L再说，是积极参与，又不是其他的...真是的
/ ?# l7 |( t* W( f我在重申下，只是满足楼主的要求，没其他的意思，关于尺寸的关联，可以根据自己的 ...+ }, @5 m8 h6 v, C1 b0 r: Z
zll3310737 发表于 2011-1-30 00:58 http://www.3dportal.cn/discuz/images/common/back.gif

不好意思,我说话不得体,敬请见谅.

zhangyang3751 · 发表于 2017-9-8 16:20:21

coke2010 发表于 2011-1-28 10:18
# I* ^- d' V$ ^! o( J2 z2 ^系统选项→文档属性→尺寸→孔标注中基本标注标准设置为GB就可以了。

为什么我的这样改了也还不行呢？

flyingup · 发表于 2017-10-7 20:32:25

本帖最后由 flyingup 于 2017-10-7 20:52 编辑

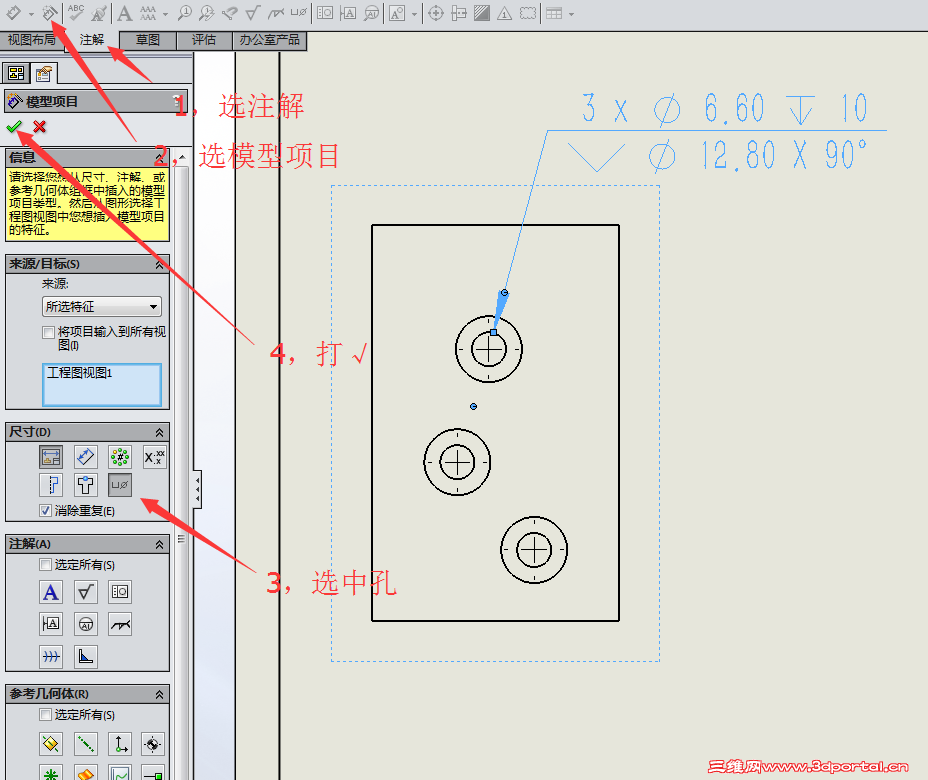

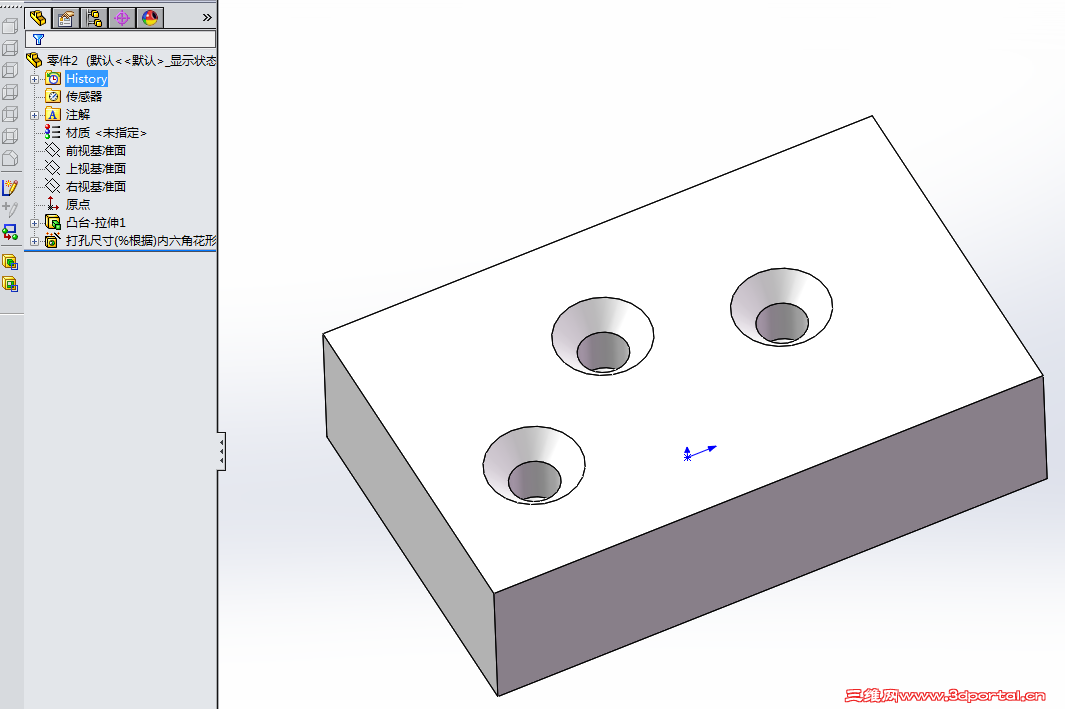

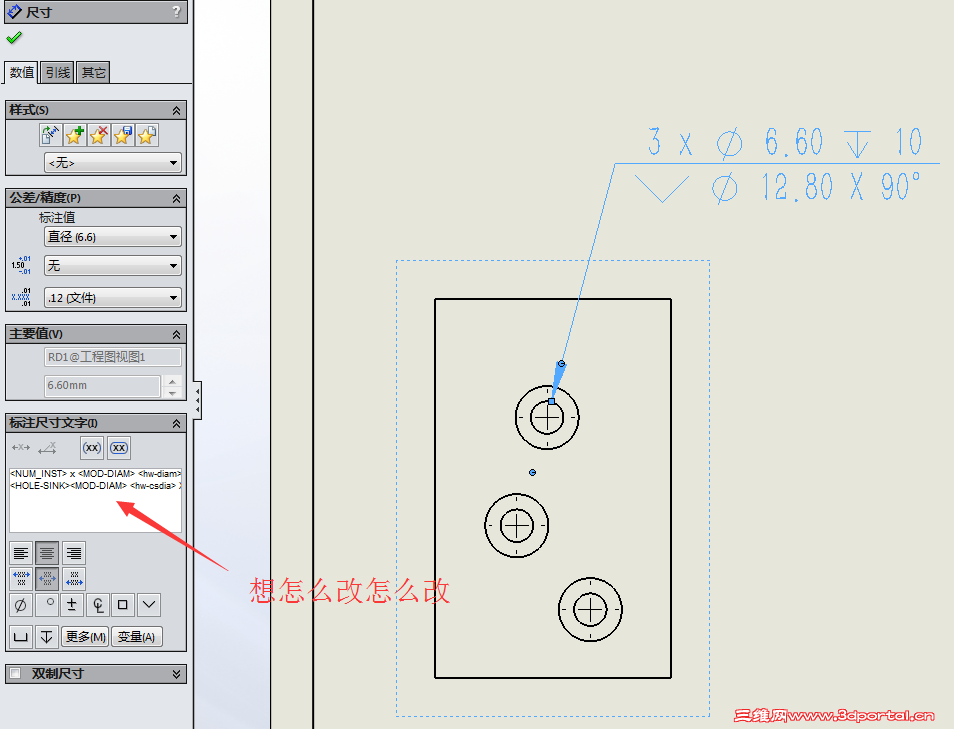

这要用孔特征做才能标注出来
