|
|
马上注册，结识高手，享用更多资源，轻松玩转三维网社区。
您需要 登录 才可以下载或查看，没有帐号？注册
x
本帖最后由 mangqiaqia 于 2011-1-30 14:21 编辑
& Y2 t" Z: d! ^! u! T2 z
& M9 W( g2 J* r, M A5 T2 S: w以前热处理产品都是 40 cr 现在要求 变为 45 钢了 对于热处理还是新手的我 请教一下大家
1 T: N# x |) E2 g1 Z- U" S/ {7 V产品 主要是 活塞杆 简单的大圆棒 直径在50 到120 之间都有 长度 也能达到 2500 左右 : o m1 t* @) p$ g! _( B
& _) u! B! h. d& a }0 i
进行 830 度 淬火 在进行水淬（用10%的nacl 进行560 的 回火 要求工件的硬度达到 28 hrc 左右 3 O+ O, ^1 n- ?2 h1 i
8 E. }' D/ ?6 v* X: h
由于 以前 是 40cr 目前 条件是 有个油槽 之前也有在网上看到过 45 油淬的（提高淬火温度 到860是这样吗） 不知道这样好吗 会不会淬不上火 金相组织 还一样吗
3 [" g% U& P: M7 S# P1 B还有那个水淬油冷怎么回事呢 有必要吗 针对可能是复杂的工件8 d% {1 I+ [& t" V7 h) U* Y
# b* ^% D0 N6 `2 L6 l: Q9 @6 D. x' \
淬火剂 pag 5%~7% 还有 AQ251 6%~8% 这样行吗
4 h2 l/ J! I! m( I7 [ 采用 介于 水油之间水溶性淬火介质
/ j6 O% ~; M3 d) ~5 H2 ~+ v6 q; N! q7 V 1： 30 %NaNO3 + 20 % NaNO2 + 50 % H2O ,比重为1. 36～1. 42 ,工作温度< 70 ℃即二硝水
3 ^: ?, x; P: _1 m溶液;高温区冷速900 ℃/ s ,低温区冷速为50 ℃/ s.& \- y6 S6 ^: [% [
2：氯化钙水溶液,50 % CaCl2 + 50 %H2O ,比重1. 46 ,工作温度< 60 ℃. 高温区冷速372. 3℃/ s. 低温区冷速40 ℃/ s.
* _! W0 r0 e+ G! ?$ j; }6 S 怎样2 o. U( ~/ i. n9 G- }0 X7 h
& Q; T: [6 i5 C* N3 \
% N. A# R# a( z+ g+ o
$ y H9 c0 A+ w; J$ k; d% J# o5 n那个 按照井式方法 按照工件 和淬火液1:10 计算 每炉 最多放进去6 根 直径120 长度2200的 圆钢 采用 深度4000 半径800 的 井式淬火槽 怎样
# g) | J$ P- g8 a( p$ b/ Y s4 ?
/ r7 E* u9 o3 Y2 j& E2 b! W7 v: w& E: f; D" R1 [

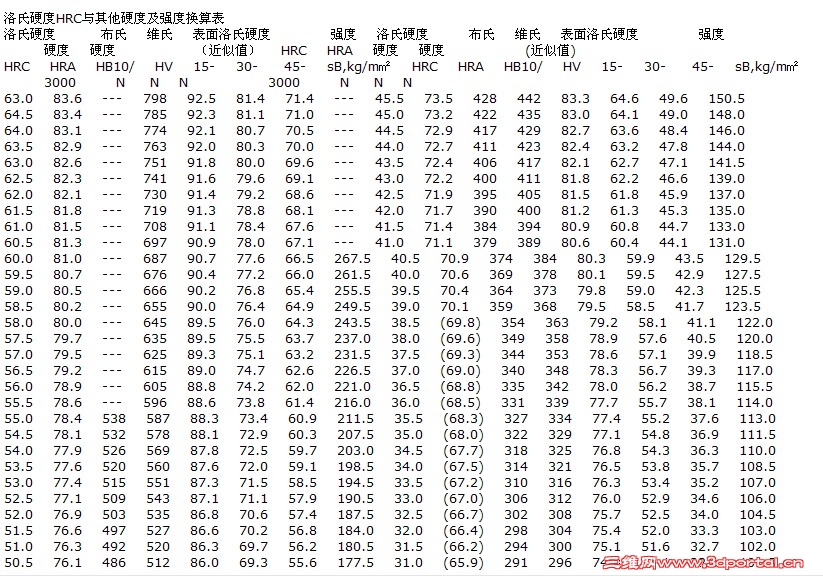

附上了 硬度转换表 和大家分享
|
|
发表于 2011-1-29 20:52:31
