德国图纸的一个标注如何理解？

celia · 发表于 2011-2-11 09:26:45

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 celia 于 2011-2-12 08:50 编辑

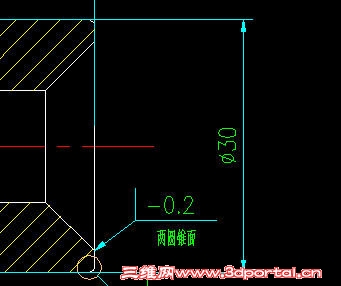

我们收到一张德国图纸，上面有个标注-0.2，加了个直角框。没人能理解这是什么意思，中国的国家标准似乎也没有。
有哪们知道这代表什么意思吗？
开始我们理解为0.2x45度的倒角，可这是在倒角上加工的，实在是不明白。

coetzee · 发表于 2011-2-11 12:20:01

帮顶，不熟悉欧美的东西

lhf999 · 发表于 2011-2-11 12:53:53

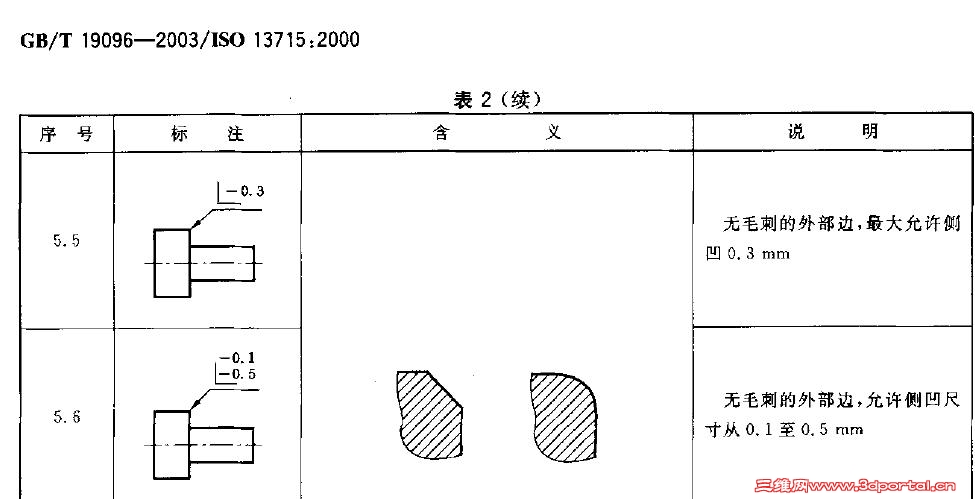

看中国标准GB/T 19096-2003《技术制图图样画法未定义形状边的术语和注法》。该标准等同采用国际标准ISO 13715：2000。图中标准的意思是此处棱边不许有毛刺，最大允许凹0.2。

凯思特 · 发表于 2011-2-11 20:12:34

第一次碰到，学习了

lan281607791 · 发表于 2011-2-11 21:35:28

学习了~~~~

pproee88 · 发表于 2011-2-12 00:36:06

新GB已和ISO接轨

阿帕奇 · 发表于 2011-2-13 08:24:15

再不接轨，可要害死人了

daweizoo · 发表于 2011-2-14 13:00:58

一般都是倒钝的意思不准有尖角

jackchangzhou · 发表于 2011-2-15 12:22:52

上传一个附件，供楼主参考。

Jeromedai · 发表于 2011-2-15 14:25:43

学习了一直没遇到这样的情况！！

xinxinmeimei520 · 发表于 2011-2-16 10:18:18

学习了刚见过

celia · 发表于 2011-2-16 14:49:00

9# jackchangzhou
多谢了，有时间研读一番

juestice · 发表于 2011-2-16 15:07:50

学习下，没见过这种标注。

richardqyli · 发表于 2011-2-16 15:09:55

了解了。谢谢

nongnongtou · 发表于 2011-2-17 09:24:45

下载资料了，谢谢分享～～～

bhcokman · 发表于 2011-2-18 08:33:22

我也是第一次见，学习了

ryyhui · 发表于 2011-2-19 15:00:04

看中国标准GB/T 19096-2003《技术制图图样画法未定义形状边的术语和注法》。该标准等同采用国际标准ISO 13715：2000。图中标准的意思是此处棱边不许有毛刺，最大允许凹0.2。
3 C+ Z) S& s" X% J5 Wlhf999 发表于 2011-2-11 12:53 http://www.3dportal.cn/discuz/images/common/back.gif

呀，，原来是这个意思啊。。

貌似在学校里，老师没教过，，后来也没接触过？

========================

翻了下手上的资料，原来西马克的SN200里面就有这个

（SN200第5部分：3.3 工件棱角）

dh3 · 发表于 2011-2-20 12:09:42

我们平时遇见的都是锐角倒钝，只是人家国外把锐角倒钝量化了，把侧面凹进去的数值明确给出来了

21游戏人间12 · 发表于 2011-2-21 17:51:28

来学习了谢谢楼主提供的机会

sybcjj · 发表于 2011-2-22 13:59:59

学习了，一直都没有遇到过。

mobell · 发表于 2011-2-22 18:45:32

真是第一次见到，学习了，看来贯标比较重要啊

wjiafu72 · 发表于 2011-2-22 20:26:45

第一次见到，学习了。谢谢各位！

yexijun · 发表于 2011-2-23 10:33:19

学习一下了。谢谢楼主了

qxfeng · 发表于 2011-2-23 15:10:53

学习了。
以后碰到知道了。

wx916 · 发表于 2011-2-23 21:58:55

第一次看到，学习了
