QQ登录

只需一步,快速开始

登录 | 注册 | 找回密码

三维网

 找回密码
 注册

QQ登录

只需一步,快速开始

展开

通知

查看: 1704|回复: 0
收起左侧

[分享] 大型液压机重要零部件激光淬火案例

[复制链接]
发表于 2011-2-19 19:31:52 | 显示全部楼层 |阅读模式 来自: 中国四川德阳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
★激光淬火的优势与特点:
9 r8 I( a$ B1 Z: _8 R3 H. P( r
·高方向性,可进行局部处理;
3 }7 i7 k. t4 Y
·高耐磨性,较常规淬火提高硬度约15~20%。如45#钢硬度可达到HRC55或以上;
& f- f& Y* r, o1 g
·表面残余压应力,提高零件疲劳寿命;
) O" {0 O- U- D8 e' P1 b* {
·热影响区小,淬火后零件变形小,可作为零件最后精加工工序;

$ ], m" L4 v0 A, ^* w6 J6 a
·可进行材料替代,并改变生产制造流程,降低生产成本。

7 B3 F. i, Q6 n" d0 J
★激光淬火适用范围:
) F8 V. L  h. q: p
·碳钢、低合金钢、马氏体不锈钢和灰口铸铁、球墨铸铁等材质制造的机械零件;
( O2 }; `- |! i! Z4 ]
·平面类、轴类、模具类、内孔类机械零件和模具。

% h' B! k8 [2 ~& Q  K4 V
激  光  淬
7 U5 @0 t% ]1 ]: I6 M0 g' f$ c火  效  果  一  览  表

+ h. I/ p- |5 O7 p/ v! t
序号

$ h' K, q6 C, W4 i- d+ K" w
工 件 名 称
0 o) T/ Z* p0 A, i& Y3 ^5 b- B
材    质
: U7 B$ j. X$ F3 m
原  始  状  态

% k5 _  F6 Y- K
处  理  后  效  果
/ |& m& f! ?3 J! P/ w
1
$ a& }6 a( c* i) @+ f" W# Z
导向杆
/ |; ?; U0 p1 o+ v! I' Z
42CrMo
& u: ^7 G8 f8 v9 G2 {2 [2 |0 q
调质HB211~286
& y5 Z& H1 [8 o* ^
HRC55~60,层深大于1.10mm5 B) ^' I6 D4 @) w- k6 T
2
, U- k/ F0 \1 P+ e6 z" ^9 t
液压柱塞0 F4 Z6 v! i5 A: D6 H
45#
2 g+ A( q8 V, B6 v2 v& L
调质HB190~241
! }8 \, N* _0 E6 j+ ]3 K- j/ N
HRC55~61,层深1.00~1.20mm+ J& x& a+ a2 p9 }' B5 ?
3

! V% f! a# Y8 C7 G2 V
摩擦制动片
% F& y2 `' y2 h0 T- R- `5 u
65Mn- u$ w  ~9 V9 B& ^% a: W8 }
HRC28~31
8 N6 i  i. \" Q6 {6 ^* W* `9 u1 d
相变淬火HRC53~55
/ N  h( R. q2 B& S6 l% }
4

# C. @) D0 n* O! D
模具
! Q4 ?9 J5 B5 R
P203Cr2Mo)
. \5 }1 ?8 ?! S. X* W
HRC30
% Z; o( l8 T5 p4 m6 R
HRC50~53
1 D. d/ X% [% f" s% z1 e, r
5
+ J# Y- }4 ~8 s: F' J7 N6 L# P
模具
; g" E! \! i9 Z, p: O! o8 S
45#$ H7 ^" Z6 i1 U/ e0 B3 c
HB180~200$ O8 d! x8 [& P  R: d
HRC56~591 v% I' M5 J+ D) F
6
/ R, B. j1 e& Y: B$ v. r. H6 Z
柴油机缸套
8 _4 F6 Q6 T5 W. h/ i, f
合金铸铁
2 l2 w, X' A* i* p. {' f
7 j+ {3 X# B% T: u. v: @
HRC60~63,层深0.4~0.6mmΦ320位置变形量0.01~0.02mm5 X6 [- w% T  m
7
, w" g  p# Q/ w( C
柴油机活塞顶环槽0 c* }4 ^# x, o; k- M$ d
42CrMo4 y  X7 ]6 j* D* l5 w" g/ D1 h

3 N  z  d$ G2 S$ E& K( \: t
HRC52~55
: b: W' p( ?% ?
8
3 X4 H  X, S( I4 r' M$ K
内齿圈* G/ k, W- ^7 F  Z
42CrMo
) F) E# G" Q- j: r7 r
HRC25~31
6 L/ X; s9 p5 B7 g
HRC52~55,层深约0.50mm
; u( C$ y: N3 w% b5 ^  z
9

3 P! y, K) {; E+ O. \! S) a9 I
塔轮轴$ C8 j# c- ^$ F2 x
40Cr+ d; v( v( K: Q! ^$ \9 X0 [
HRC31~375 M" [. U3 l) ^7 d3 I3 W
HRC52~551 q* ^2 B  O' \, ]5 B7 }
10
& M6 h$ L9 ]& T6 u
320活塞+ \7 M6 Q/ ^" g9 \- W! [6 G4 N
QT6007 h$ R' ^8 O- p- P1 @, p- b0 T
HB190~2109 [. q+ j0 A" @' n% s5 ^3 `1 B/ r
HRC≥52,层深0.40mm& N8 B- A  S4 g2 ?, Y  W
11
: m$ z0 V% K9 Q4 s& t8 I; q" }8 n
打桩机活塞; E! g) f: O& u/ ^) \' A
35CrMo& R9 @( y7 o" r1 E) B( Y
HRC29~32
8 c9 E$ \( P) n0 E; k+ e3 i
HRC54~55层深大于0.40mm
) A3 g; \' h/ z" h
12
; u8 W3 u  h# n
瓦楞辊
; a, g! b9 W; K' p$ ?
42CrMo
' q, E( l: J: b$ A4 \( J
HRC30~35
7 s" i; l3 ?# P; n) m
HRC53以上,层深0.80mm. _) L* F% @; M# l
13
# G6 I4 a9 ^/ u7 T: I& L1 N
内齿圈轮齿及V型轨道
) D4 R8 u- m% @; \
40CrNiMoA% E  B4 B: F6 g1 I! `& t: I9 t9 @8 F
Mn=4mmZ=272Φ1204×68。调质态硬度HB241~286& |$ b6 m- s1 ?/ O7 w
轮齿HRC55~57,层深0.55~0.60mm。淬火组织为回火隐针状马氏体。V型轨道HRC45~579 b7 h. s. c: ^- @
14
9 m! c6 R; d9 g
弹簧片
' W9 G9 d$ p/ q; g* U: U( W! ~! F
50CrV4
% W' t" ?: x8 v) E4 [% |
HRC39~45
6 L8 |1 m* y' U) a9 j, H& Q* [% [
HRC57~62,层深1.00~1.30mm1 }% k  u. S& f  P. l6 P
15

& h  k6 @! d* Y( A' y4 S  o- t
簧片阻尼器轴毂
8 d6 r. A2 P1 m
40Cr
1 L/ {% p# g; C9 q4 \
HB241~286
$ ?0 E9 T. d# U/ H
槽侧面HRC56~59,层深1.00~1.30mm。两端面HRC50~51,层深0.80mm。符合客户技术要求。
' l1 ?' v% Q7 D- n
* m4 n, l7 t8 e/ P: |
* ?% c4 ~  y% p* _8 e# r3 ^
某重型机械厂8万吨油压机导向杆激光淬火
! y$ _% P* R) I0 f1 [  o/ R DSCN0927.jpg ( U, Y$ y7 ?* N9 W3 c

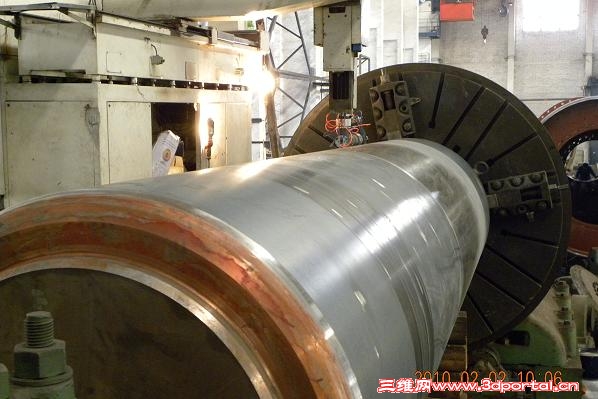

某重型机械厂1.85万吨油压机柱塞激光淬火( _# k4 K) q: j/ t
18500柱塞.jpg ! t3 \: z4 X9 R# ]" k7 R: M
! |# |" o: W" q2 h" K
对激光淬火有需求的朋友可以联系我哟2 P( d- }0 g. d) ~
18982003277,13308063277
7 X$ i! E( o7 H0 r) Q5 F) Fgz6609@126.com
发表回复
您需要登录后才可以回帖 登录 | 注册

本版积分规则


Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
