此图做不下去了,请大家帮忙看一下

hfmgh · 发表于 2011-3-25 12:56:22

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 hfmgh 于 2011-3-25 19:36 编辑

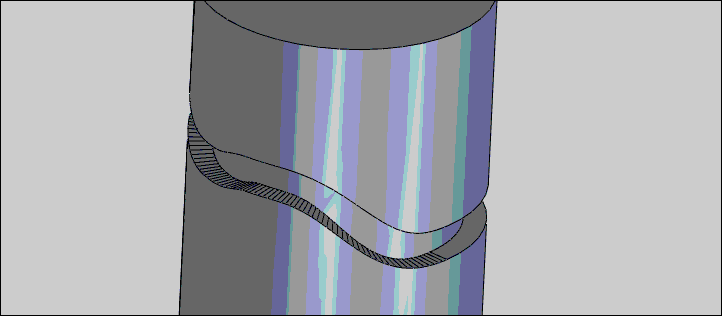

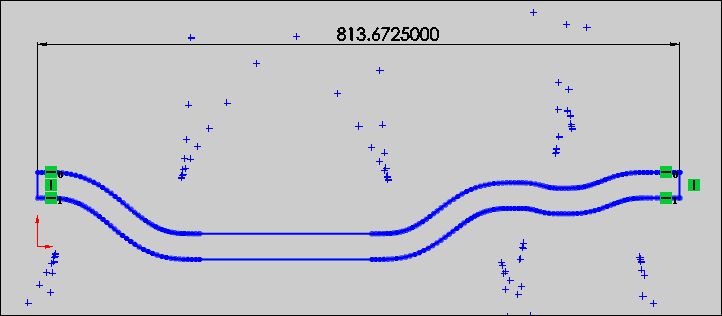

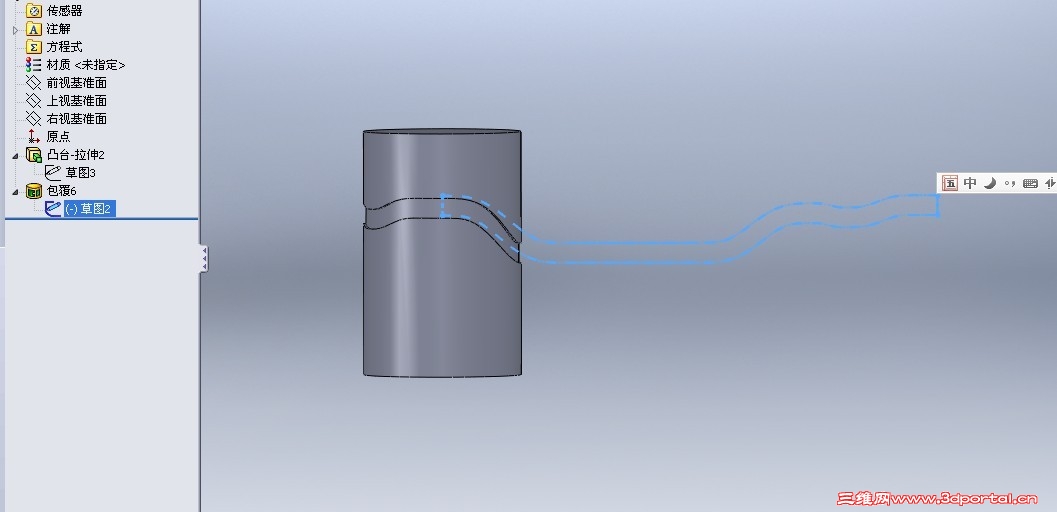

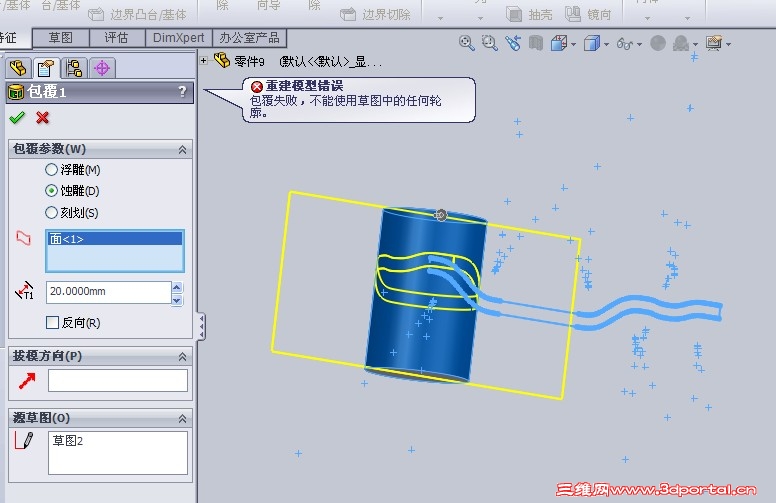

用包覆做这个凸轮槽老是不成功，我不知道问题出在那里？请大家看看帮我看看谢谢！

liumengll · 发表于 2011-3-25 13:50:02

楼主的草图，应该是从别的软件导入进去的吧，，线段太多了，，

我将你的草图，样条曲线工具下的，套合样条曲线命令，套合了一下，，就可以了。。

hfmgh · 发表于 2011-3-25 15:00:19

本帖最后由 hfmgh 于 2011-3-25 15:01 编辑

谢谢liumengll ！请问您打开此图电脑是不是反应很慢？
曲线是用toolbox中和凸轮插件做的。能否把您做的图上传到论坛，或给我发邮件也可
szl5132@qq.com

scuchx1 · 发表于 2011-3-25 15:37:38

这种曲线使用之前，最好先用工具检查一下，确定没有重合、间断

hfmgh · 发表于 2011-3-25 15:51:28

这种曲线使用之前，最好先用工具检查一下，确定没有重合、间断
! ?( ^; z8 ~ k+ x+ h: H/ mscuchx1 发表于 2011-3-25 15:37 http://www.3dportal.cn/discuz/images/common/back.gif

请问用什么工具？

秋韵舞-江枫 · 发表于 2011-3-25 16:02:38

本帖最后由 wenmk123 于 2011-3-25 16:09 编辑

问题找到了，是楼主没有加几何约束！也就是你的草图横向不在水平线上，我在你的草图基础上加了水平约束，就可以了。慢的原因是线条太多。

hfmgh · 发表于 2011-3-25 16:56:30

问题找到了，是楼主没有加几何约束！也就是你的草图横向不在水平线上，我在你的草图基础上加了水平约束，就可以了。慢的原因是线条太多。6 d+ N9 a$ P% V4 [$ O ^

2 x5 a$ w1 W6 H5 r; R! s" r1864338+ M2 j1 T% e& p* S- q( W

1 Z3 K0 r( X/ Q! B: L- H" Q18643390 O K" g! b* g
wenmk123 发表于 2011-3-25 16:02 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢楼上的，不过加水平约束没有必要，凸轮曲线根据设计的需要不一定是水平的。

秋韵舞-江枫 · 发表于 2011-3-25 17:26:23

本帖最后由 wenmk123 于 2011-3-25 17:27 编辑

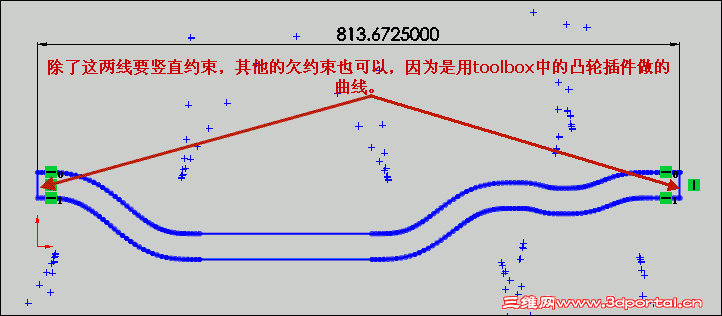

回楼主，图示的竖线的上下两端是如果不在水平线上，也就是包覆终点不在一水平线上，那么包覆就是在开环的状态，就无法包覆。

liumengll · 发表于 2011-3-25 18:41:52

实在对不起楼主，我下午回答的太匆忙，只开了一次三维网，就关掉了，，现在补上一句要，，就是套合样条曲线以后，要把原来的线条删掉，，附件是10版的零件，

零件9.rar (316.91 KB, 下载次数: 42)

liumengll · 发表于 2011-3-25 18:58:26

做了一下过程，，，在套合第二条样条线的时候，第一次错选了套合的第一条样条线，所以删掉，又重新套合的，，，套合完以后，直接包覆，这时就是楼主所说的情况，无法成功，所以将原来的线条删掉，再包覆，就成功了。。

hfmgh · 发表于 2011-3-25 19:35:46

谢谢各位的热心解答，问题解决了！

jetcam · 发表于 2011-3-29 04:11:57

我也来学习了

liuyong453 · 发表于 2011-3-29 08:12:52

试了一下，套合后就可以了，

fxm2020 · 发表于 2011-3-29 15:04:08

套合后是可以了，但是起点、终点不在一水平线上，有错位
