34Cr2Ni2Mo热处理

pauline · 发表于 2011-4-2 09:34:05

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 pauline 于 2011-4-2 09:36 编辑

求助34Cr2Ni2Mo的热处理温度，相变温度，或该材料的相关资料。

kxyx01 · 发表于 2011-4-2 10:06:25

采用标准：GB/T 3077-1999
有高的强度、韧度和良好的淬透性和抗过热的稳定性，但白点敏感性高，有回火脆性。焊接性较差，焊前需经高温预热，焊后需消除应力，经调质后使用。一般制作强度高、塑性好的重要零部件，氮化处理后制作特殊性能要求的重要零件，如轴类、齿轮、紧固件等。
　　热处理规范：900℃正火,850℃油淬,620℃回火,油冷。　　金相组织：回火索氏体。

pauline · 发表于 2011-4-2 10:37:48

我在GB/T 3077-1999标准中没有找着这个牌号，楼上是在别的什么手册资料中查着的？anyway, thanks.

dljdw · 发表于 2011-4-2 15:44:05

标准请参考：GB/T 17107-1997 锻件用结构钢牌号和力学性能

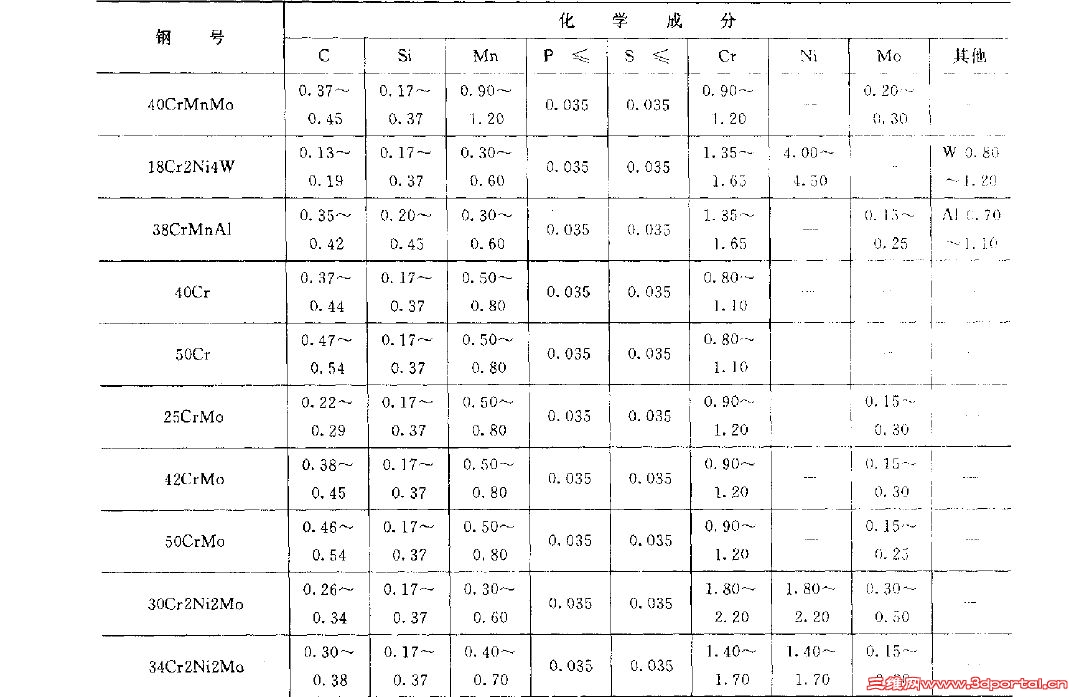

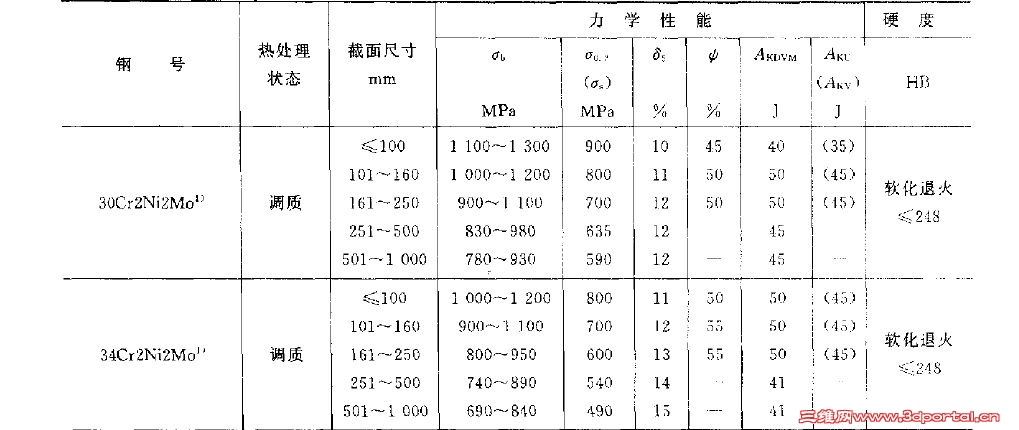

qilupzh · 发表于 2011-4-3 07:54:03

		自动登录	找回密码
密码			注册

通知

[已解决] 34Cr2Ni2Mo热处理

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

评分

评分

评分

浏览过的版块
