如何在带边线上色模式下不显示过渡边线

ffddjj · 发表于 2011-4-21 15:44:02

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如题如何去掉过渡边线（主要指圆角线）只要有轮廓线就可以了我觉得这样比较接近真实视觉毕竟在实际中我们是看不到这些过渡线的
而上色模式去掉了所有边线看起来比较模糊

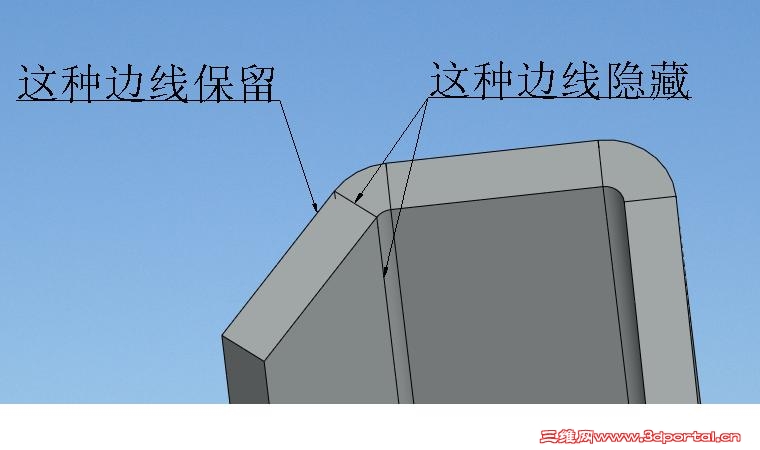

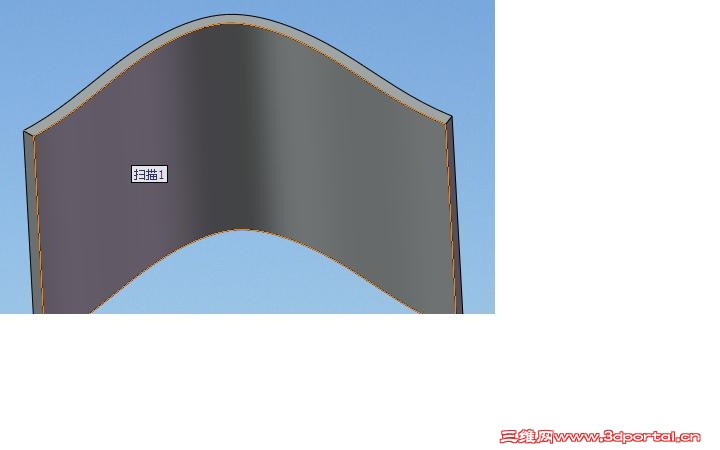

类似于图2的效果就行了即清晰又没有多余的线图2是扫描出来的

hongwei_1987jp · 发表于 2011-4-21 15:50:24

钣金折弯是要有折弯线的，你的要求，暂时是不能解决的

w_hs1 · 发表于 2011-4-21 16:07:53

本帖最后由 w_hs1 于 2011-4-21 16:11 编辑

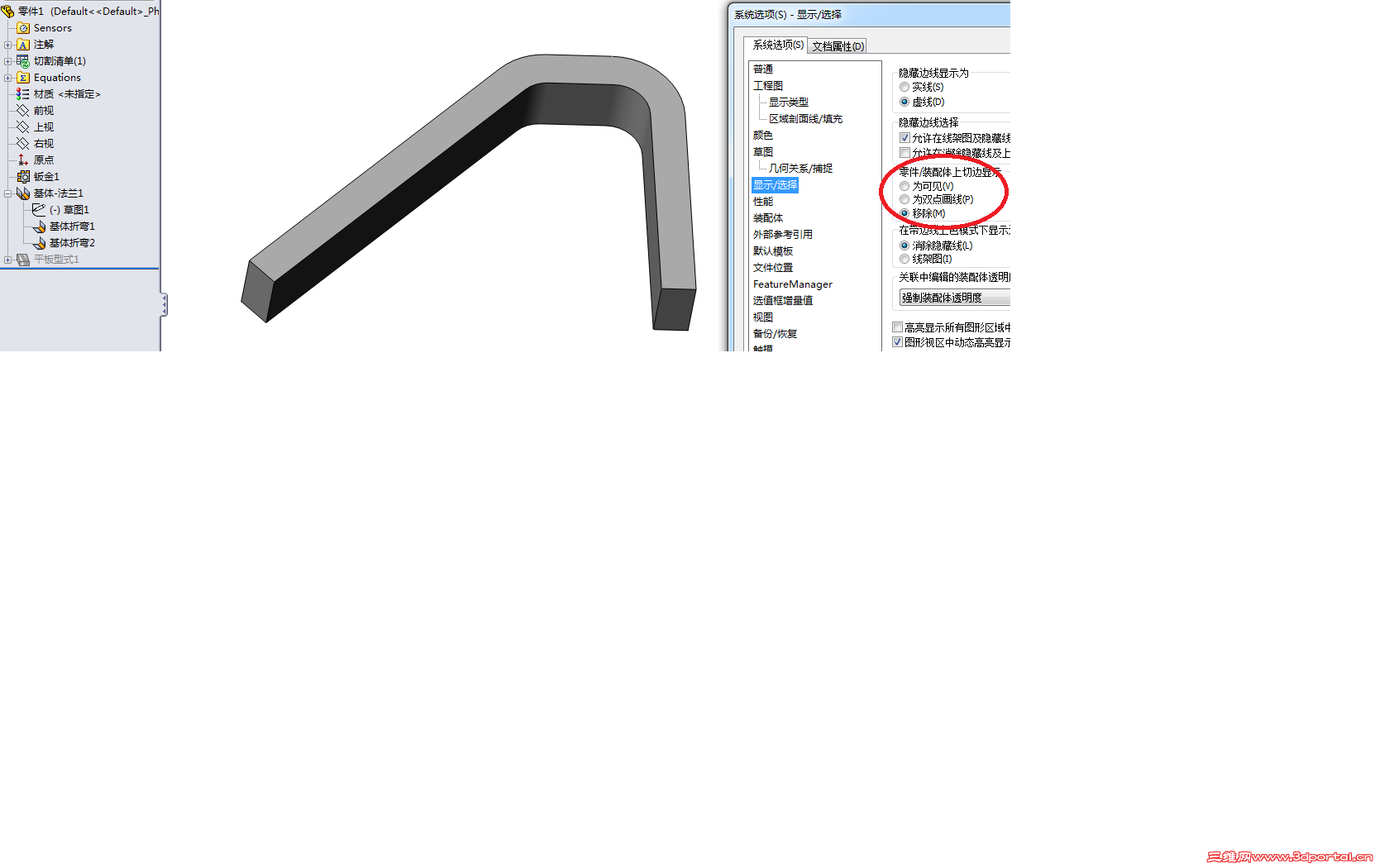

请二楼注意，是否钣金并不相干，在系统选项中选取切边显示移除即可。


ffddjj · 发表于 2011-4-21 16:08:53

额这里不过举个例子说明一下不仅仅指钣金
如果圆角过渡线能不显示就可以了很多产品如铸件圆角很多线一大堆看得人眼花

ffddjj · 发表于 2011-4-21 16:17:45

对就是这个效果还是不老叔研究的透啊受教了

hongwei_1987jp · 发表于 2011-4-21 16:51:29

本帖最后由 hongwei_1987jp 于 2011-4-21 17:11 编辑

请二楼注意，是否钣金并不相干，在系统选项中选取切边显示移除即可。
7 i, L4 w) x+ `7 n8 o3 r) ?0 |: J% R" A4 T' `4 s% [
1878593
/ y+ {9 y/ B4 Y: D. \4 Pw_hs1 发表于 2011-4-21 16:07 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢指教

但是，你这样做，出钣金展开图，就展开不了！

hongwei_1987jp · 发表于 2011-4-21 17:16:09

额这里不过举个例子说明一下不仅仅指钣金
, u' _: O$ H4 ^' f: t1 P如果圆角过渡线能不显示就可以了很多产品如铸件圆角很多线一大堆看得人眼花' E, e6 c" x/ e, j
ffddjj 发表于 2011-4-21 16:08 http://www.3dportal.cn/discuz/images/common/back.gif

楼主的设定，我知道的，可以消除，
但是我是做钣金的，需要的

w_hs1 · 发表于 2011-4-21 18:06:31

楼主的设定，我知道的，可以消除，
' t5 n! x* @4 F- k5 y' S" {9 ^5 ]但是我是做钣金的，需要的
) q+ O5 F0 v# q2 B' ?8 H" bhongwei_1987jp 发表于 2011-4-21 17:16 http://www.3dportal.cn/discuz/images/common/back.gif

这和是否钣金件有何相干呢？


asencwx · 发表于 2011-4-21 18:32:33

对，这只是一个显示的问题，跟是否钣金没半点关系的。
如果这个都有关系的话，那PROE不是不能搞钣金啦

002127 · 发表于 2011-4-21 19:43:32

多谢不老的讲解,这招还是听后才知呢

默涵 · 发表于 2011-4-21 20:01:40

呵呵，里面确实可能设置的，各人需要罢了

hongwei_1987jp · 发表于 2011-4-22 01:32:04

本帖最后由 hongwei_1987jp 于 2011-4-22 01:38 编辑

对，这只是一个显示的问题，跟是否钣金没半点关系的。
; T5 B3 o" a9 c如果这个都有关系的话，那PROE不是不能搞钣金啦5 S6 D+ {9 q- p( m
asencwx 发表于 2011-4-21 18:32 http://www.3dportal.cn/discuz/images/common/back.gif

在模型中，当然是可以展开的。

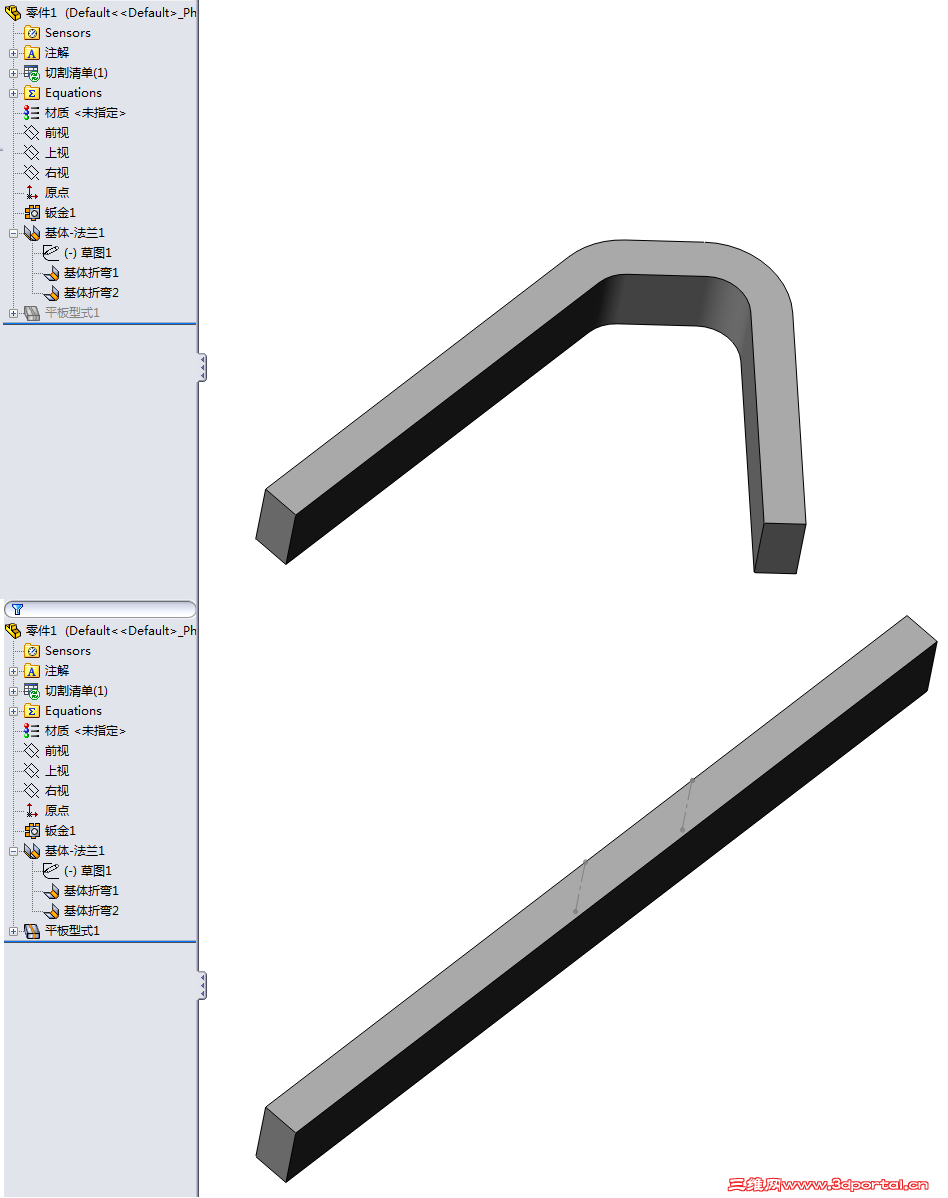

楼上的各位，重新画个钣金件，出工程图看看，是否可以在工程图里，出三视图和展开图？？？请试试，显示不了平板图的。

是我的SW软件问题呢，好像不是。

再说，钣金部件组装时，没有边线显示，很麻烦的，干涉的地方不直观

hongwei_1987jp · 发表于 2011-4-23 00:07:41

这和是否钣金件有何相干呢？7 O2 B* Q( a. X0 @5 p+ W( ~( }
+ H S( N# v) J" c0 H
1878635
2 \! C! B$ \1 Z* ew_hs1 发表于 2011-4-21 18:06 http://www.3dportal.cn/discuz/images/common/back.gif

请回答我的提问，怎么没有人啊发话啦？？？

hongwei_1987jp · 发表于 2011-4-23 00:10:17

也请9楼asencwx 的高手回答一啊

ffddjj · 发表于 2011-4-23 09:56:04

工程图里出不了平板貌似软件缘故即使正常情况下我碰到好几回有时甚至投影平板后保存当再次打开工程图平板会不见遇上这种情况我都是做配置来解决这个问题的这里只是显示问题几乎跟钣金无关

hongwei_1987jp · 发表于 2011-4-23 16:55:02

我也有过，展开没有平板的问题，莫名其妙的！
好像SW2011是不稳定，SP3.0还有bug！！！
也体会到不稳定的痛苦，软件的问题，还期待2012版
