请教这种结构如何画？

fergus1987 · 发表于 2011-6-15 22:30:29

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

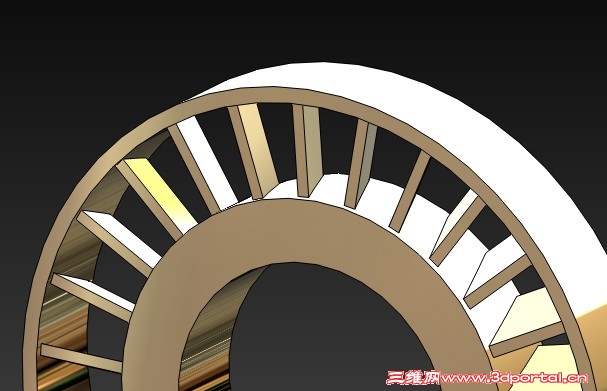

中间的叶片都有个倾斜角圆周面使得不能直接拉伸切除
扫描切除又找不到合适的路径
放样切割又得不到这种完全相同的叶片结构

请教如何画？如果能发一份画好的零件图参考将不胜感激！

ggyy229 · 发表于 2011-6-16 06:26:25

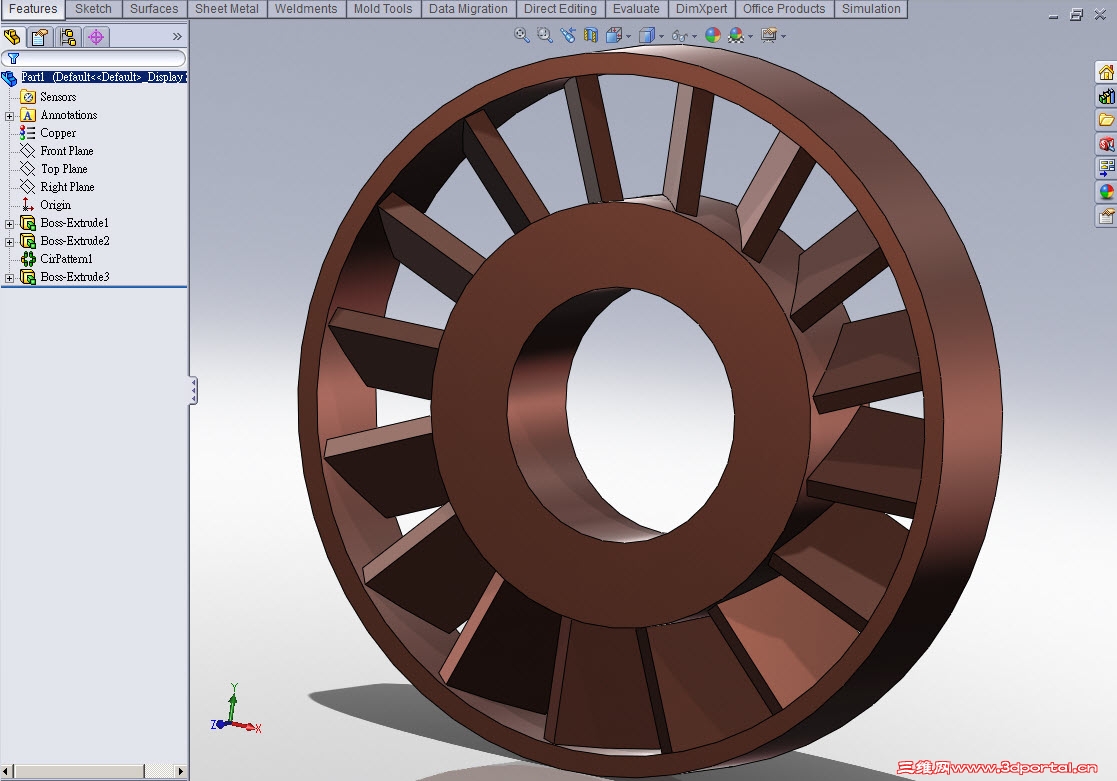

不知道是不是你要的?

Part by SW2010 sp5

Part1.rar (213.13 KB, 下载次数: 77)

紫星战魂 · 发表于 2011-6-16 07:37:05

不错学习啦呵呵

阿帕奇 · 发表于 2011-6-16 12:29:54

典型的阵列

绝一斩 · 发表于 2011-6-16 16:19:48

嗯，不错，典型的阵列画法，比较基本的东西！

ffda · 发表于 2011-6-16 17:05:32

那个论坛上已经回复给你了！去看一下。

mihuchong · 发表于 2011-6-16 17:24:24

人家问得是一个怎么画的，而不是阵列怎么用？可用拉伸或扫描做出一个叶片，然后阵列。

fergus1987 · 发表于 2011-6-16 21:31:41

6# ffda

能把零件上传不？学习一下！

fergus1987 · 发表于 2011-6-16 21:38:31

2# ggyy229

谢谢你的方法还比较实用！学习了！

ffda · 发表于 2011-6-18 08:20:11

6# ffda / w3 g- C {: Z1 d3 y' }' w7 n" ?
. Z8 [" U2 t! r3 p7 _6 H
1 [& I* R! s: c1 q" l
能把零件上传不？学习一下！2 J g1 j# m' i" _7 D
fergus1987 发表于 2011-6-16 21:31 http://www.3dportal.cn/discuz/images/common/back.gif

上传，SW2011版，不知道捅不能打开？

12.rar (497.3 KB, 下载次数: 11)

fergus1987 · 发表于 2011-6-19 11:28:02

10# ffda

谢谢！受教！

xjx118 · 发表于 2011-6-20 15:19:39

学习了谢谢

taishancc · 发表于 2011-6-23 14:13:40

hao hao ao

河豚—001 · 发表于 2011-7-4 15:12:10

环形阵列不可以吗？？

ug学习 · 发表于 2011-7-4 17:08:38

这个主要是放样叶片。

shgcun · 发表于 2011-7-4 21:31:54

在两个环之间新建基准面，做出草图后，双面成型到下一面应该也可以吧
