1.4 Solid Edge的实现+ R% d% z2 y8 O( C

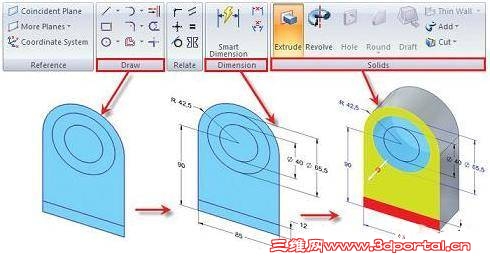

 Solid Edge采用了STREAM/XP技术,将逻辑推理、设计几何特征捕捉和决策分析融入到产品设计的各个过程中。友好的使用界面,Microsoft Office的操作界面,1周的学习周期使得客户在人员的培训成本大大的减少。. `; A5 u0 q2 ^$ T6 s7 X
5 T4 A7 u6 ~+ e; ]4 l2 j+ dSolid Edge的工程制图具有快捷、符合制图规范等特点,它提供了优异的视图表达、视图管理、技术标注和尺寸控制工具,并能自动符合您选定的制图标准。无论是从零件模型、装配模型,还是一张空白图纸出发,Solid Edge的制图和标注工具都能使您便捷地完成制图,它的性能超出了其他任何CAD系统。6 c; a: ?9 M2 j- i# z9 y; j, O7 R
6 l# e1 w9 b M4 W* X( ^, Z @5 A符合多国标准的图纸6 t F$ I+ I7 b' b

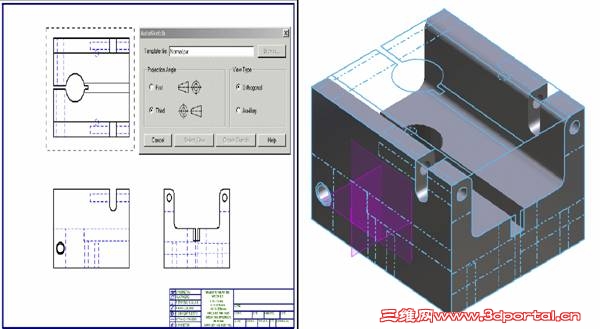

+ \# l t* Q; `2 \. P/ E$ Q* ] 实现AutoCAD的批量读取,而且产生Solid Edge的制图文件,快速产生三维产品。$ h6 G6 q% K% F. C5 o6 N
 内置批量读取工具,减少人为操作,保证效率、准备性。  根据现有的二维图纸快速产生三维模型。Solid Edge能完整继承以前的二维数据,为三维建模提供素材,是用户从二维绘图转到三维设计的最佳工具。使用Solid Edge,设计者从二维转到三维并不需要放弃原有的数据或CAD知识。" V% p- r" V* z% @3 @5 ? ^
$ K. t9 j9 a% V; D* E' cCreate 3D快速生成三维% V4 K4 v. S4 X0 P9 ?+ D; Q- G
* y; T6 @8 J4 |$ V0 C1 W3 f7 X* W& T5 ^& H' L+ [

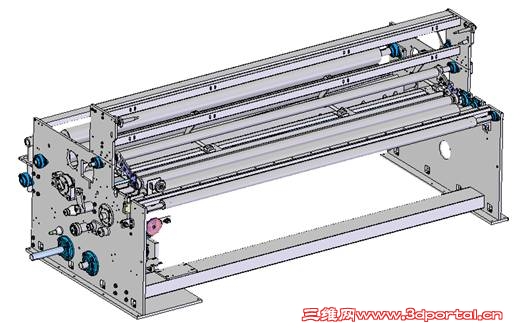

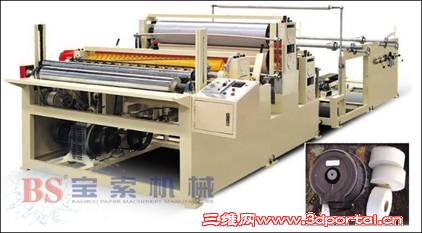

 Solid Edge能够轻松完成数以十万计的大型装配件设计。由自顶向下和由底而上两种装配技术发展起来的2D/3D混合设计的方法,使装配设计可以在工作组中齐头并进,并确保整个产品的正常装配。有效的装配方法和智能装配,提高了装配效率。装配草图的分发与关联,使装配的关联设计得到了进一步的加强;最新的“Zero D”和虚拟实际零件设计技术,将虚拟的装配结构与实际模型的三维和二维数据进行关联,拓展了整个装配设计的思想。显示配置能隐藏或冻结与当前工作无关的零件,既便于装配操作,又减轻了系统的负担。 数字模型(局部) 真实样机 |
