Solid Edge工程图图纸比例细节

大有茗堂 · 发表于 2011-7-27 21:23:03

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

Solid Edge工程图图纸比例细节

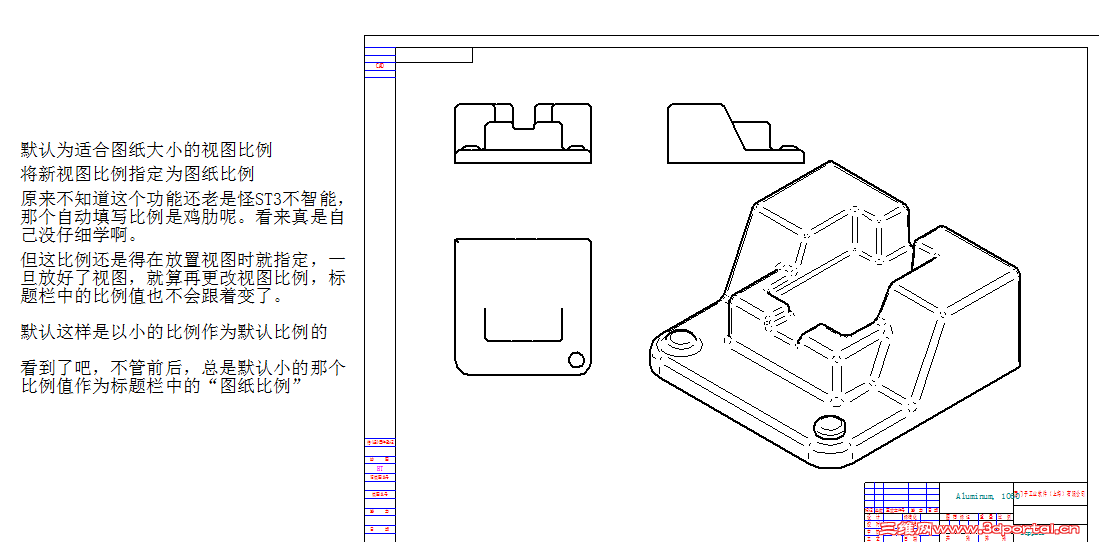

在Solid Edge工程图中，放置视图时默认为适合图纸大小的视图比例（指使用ST3的新增功能——视图比例属性）
其实在放置视图的最后一步——放置视图的那一下鼠标左键单击之前，在工具条上有几个选项的。如：将新视图比例指定为图纸比例

原来不知道这个功能还老是怪ST3不智能，那个自动填写比例是鸡肋呢。其实是自己没仔细学啊。
但这比例还是得在放置视图时就指定，一旦放好了视图，就算再更改视图比例，标题栏中的比例值也不会跟着变了。
视图比例属性引用时，默认是以小的比例作为默认比例的

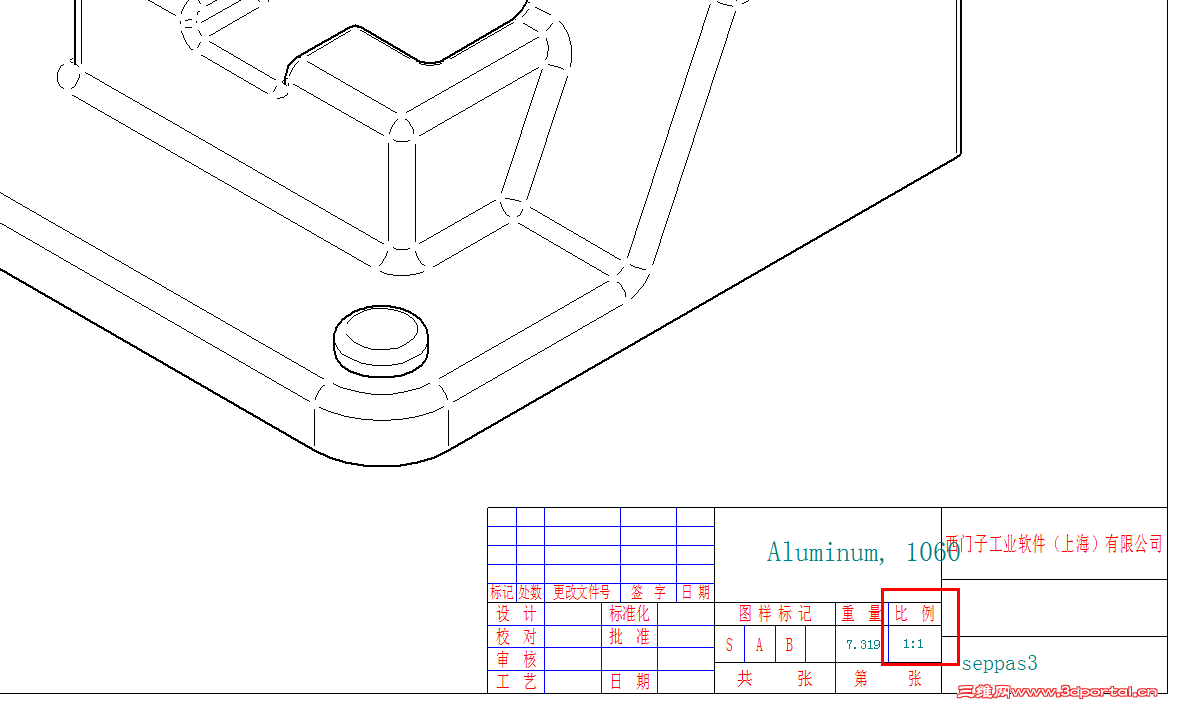

不管前后，总是默认小的那个比例值作为标题栏中的“图纸比例”

大有茗堂 · 发表于 2011-7-27 21:28:04

上传视频附件1-2

大有茗堂 · 发表于 2011-7-27 21:32:26

上传视频附件3-4

大有茗堂 · 发表于 2011-7-27 21:36:12

上传视频附件5-6

大有茗堂 · 发表于 2011-7-27 21:39:08

上传视频附件7-8

大有茗堂 · 发表于 2011-7-27 21:40:24

上传视频附件9

尘风天然 · 发表于 2011-8-17 18:20:22

好！谢谢！

syl9605 · 发表于 2011-9-10 22:47:52

学到东西就感动！~XIELE！

wxb3d · 发表于 2011-9-20 00:44:30

下载完了，这个是我现在最需要的。
