偶是小白，问个小白问题。
版本：2007 autocad
问题：标注时，经常会遇到标注直径外带配合公差及极限偏差的时候，如直径170，配合公差d6,上偏差0，下偏差-0.2.
   我之前的解决办法是1.直径符号用文字独立手绘，标注特性出直径数值，配合公差手绘。
                              2.特性标注文字替代%%C直径，如%%c170，文字手绘配合公差，上下偏差。（因文字替代和偏差数值会有冲突@》@）
   求解：是否有配合公差的快捷键或口令如同%%c=直径，在替代文字中输入配合公差，上下极限偏差呢？
坐等各位大神指条明路。。。拜谢

hailucc · 发表于 2011-8-8 11:44:47

用堆叠啊，上下偏差间用^符号。
具体操作：输入空格0^-0.2，选中后右键，堆叠。

唐依依 · 发表于 2011-8-8 13:13:52

用堆叠啊，上下偏差间用^符号。
8 X; {6 j1 Z9 d, M- }* N5 k具体操作：输入空格0^-0.2，选中后右键，堆叠。2 I/ b7 C* V! P5 t( R* J7 d. C9 r7 Z
hailucc 发表于 2011-8-8 11:44 http://www.3dportal.cn/discuz/images/common/back.gif

CAD2011就可以这么弄，CAD2007不知道有没有这个功能

ianli · 发表于 2011-8-8 13:25:06

谢谢,俺刚接触。。。只会几个简单的快捷键。。。

ianli · 发表于 2011-8-8 13:26:21

多谢指教了。。。继续研究倒腾，嘿嘿

唐依依 · 发表于 2011-8-8 13:29:41

本帖最后由 woaishuijia 于 2011-8-8 13:35 编辑

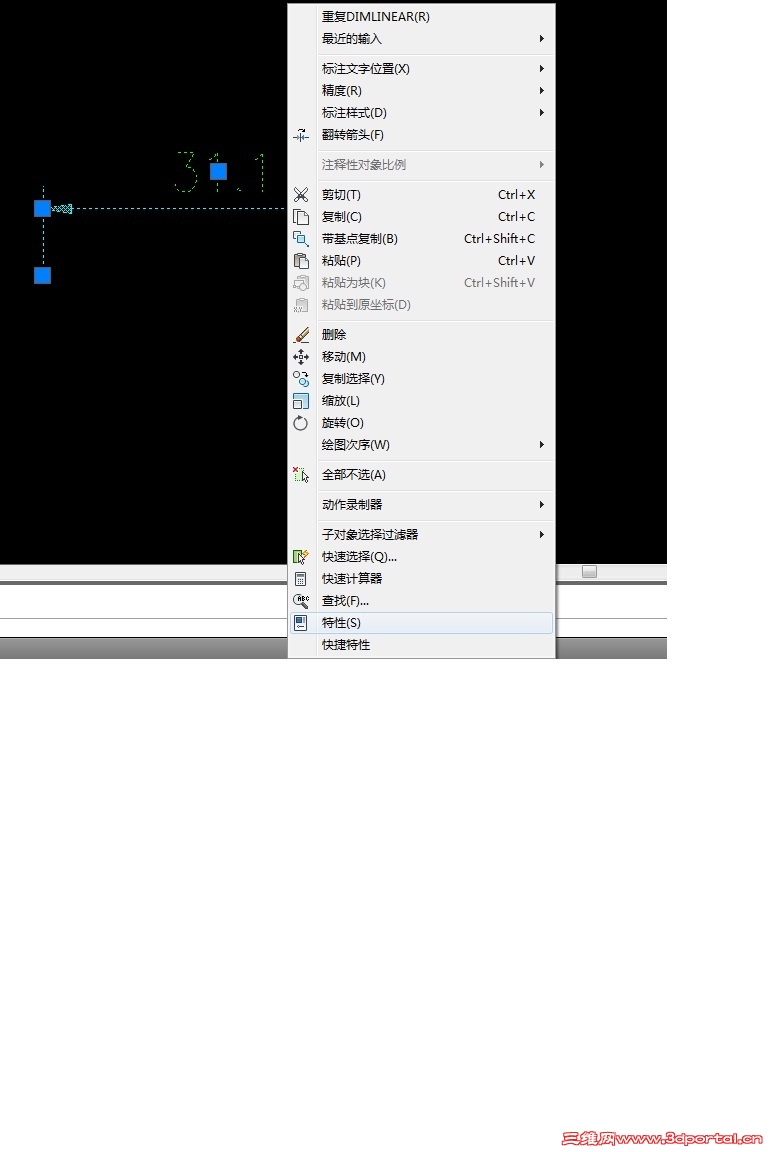

1、你可以选中尺寸，然后按右键选，如下图：

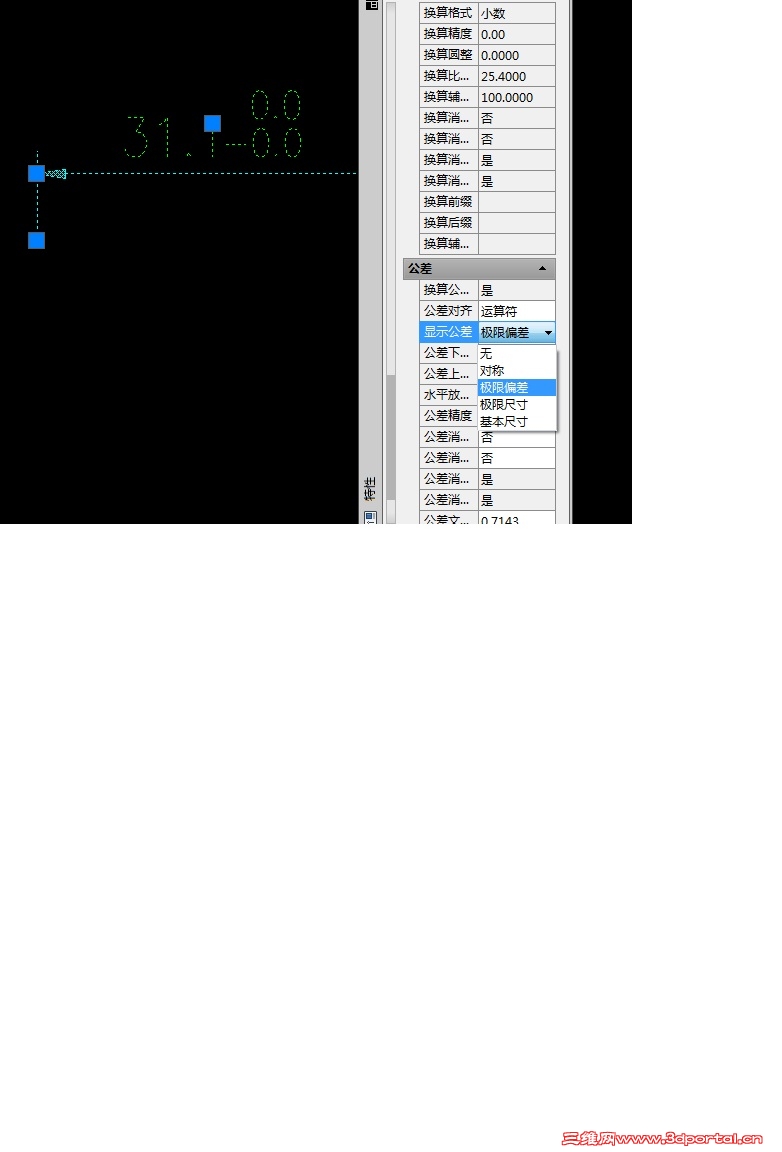

2、选取公差—显示公差—极限公差。如下图：

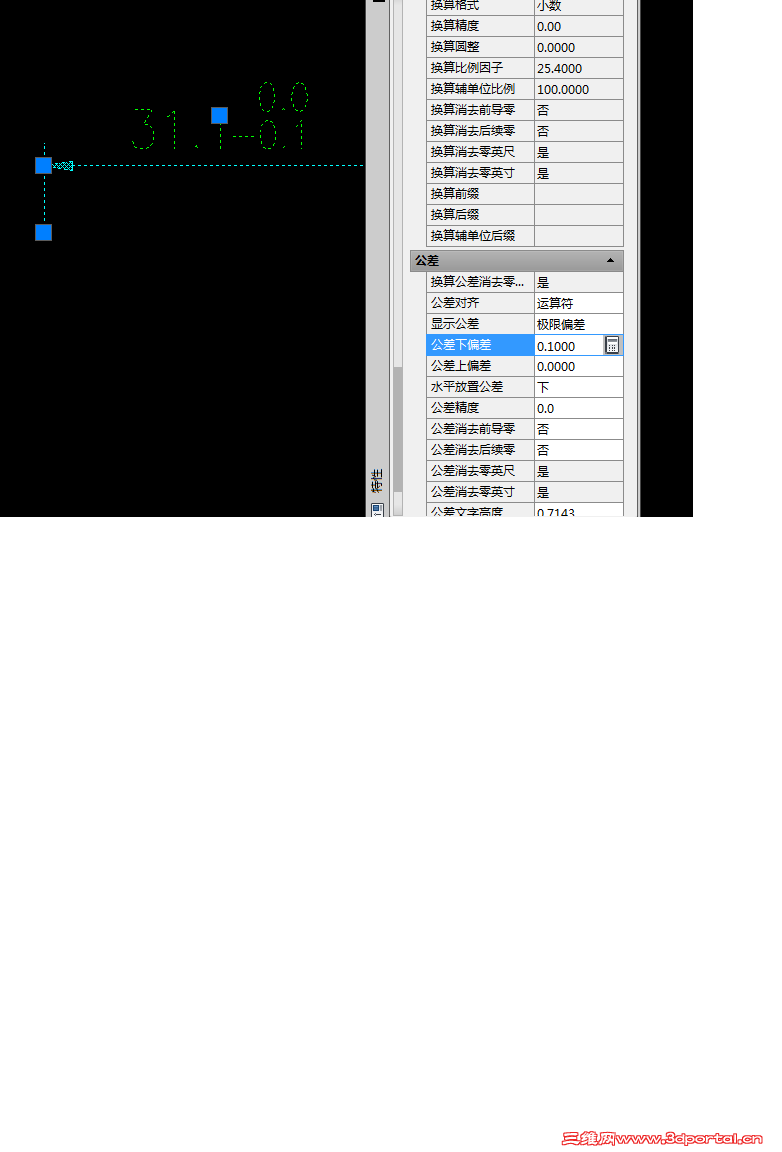

3、最后在上偏差、下偏见差里输入公差就OK了，如下图：

xingshuo · 发表于 2011-8-8 13:32:37

你试试这个。把下面一行文字复制到你的替代框里面
%%c<>\H0.67x\S 0^-0.2

ianli · 发表于 2011-8-8 14:20:07

谢谢，有图有真相，呵呵

ianli · 发表于 2011-8-8 14:32:54

多谢指点，这段程序对于俺大有启发。。。于是俺研究下做了个试试。
例：标注直径170，配合公差D7,极限偏差上偏差+0.53，下偏差0
替代文字如下：<>D7\H0.5x\S+0.53^-0

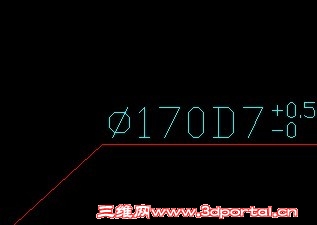

得出如图

多谢指教，嘿嘿
