法兰跨中均布→剖面视图的剖切.

ning84 · 发表于 2011-8-31 11:13:52

您需要登录才可以下载或查看，没有帐号？注册

x

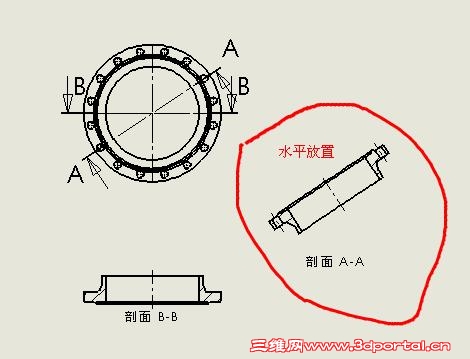

画法兰有个习惯画法,主视图螺栓孔需跨中均布.
剖切视图需要对法兰的螺栓孔进行剖切.如A-A
图A-A的放置位置,不符合业内画图习惯.放置位置应如B-B所示.
也就是A-A应该是水平放置.
请问各位高手,如何解决.谢谢

aa.zip (144.64 KB, 下载次数: 4)

bensoon · 发表于 2011-8-31 21:17:04

1# ning84 QQ截图20110831211802.jpg

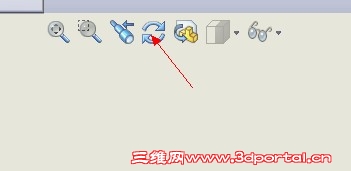

这个功能试试。。。

ning84 · 发表于 2011-9-1 08:45:59

1# ning84 1935841这个功能试试。。。7 ]% i: v, p/ g1 l9 |% |& @3 d
bensoon 发表于 2011-8-31 21:17 http://www.3dportal.cn/discuz/images/common/back.gif

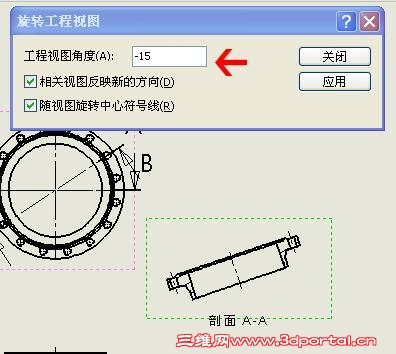

数字调节特别麻烦,是否还有更好的方法?

liuyong453 · 发表于 2011-9-1 09:03:00

以前有人说有个对齐功能，但我试了多次不地窍门，只能象楼上的旋转了

802210 · 发表于 2011-9-1 17:26:56

提示: 作者被禁止或删除内容自动屏蔽

gaogusheng · 发表于 2011-9-1 19:13:29

3# ning84
这个方法比较方便啊应该不算麻烦吧我也这么做的

笨笨狗sz · 发表于 2011-9-5 11:14:07

你现画好剖面线的路径，然后选取路径，这个过程很重要，最后选取的路径线一定要是水平或者竖直的，怎样保证你的剖面图是水平或竖直对齐的，试看看

liuyong453 · 发表于 2011-9-5 13:53:59

其实你画孔的时候就把他搞成水平线上有孔，不要人为的给自己设计难度。好的工和师设计时会去考虑这些

huyanxue · 发表于 2011-9-5 14:07:08

　　　此零件制造制造时是不存在跨中分布的问题的。跨中分布只限于装配或焊接状态时。

802210 · 发表于 2011-9-5 17:15:54

提示: 作者被禁止或删除内容自动屏蔽
