图纸比例尺的问题.DISC 命令和 DIM 命令的区别

jackchen_9527

同志们,

9 d5 v# j( T; c8 ?$ F又有新问题,希望大家一起解决.
8 B6 f* c* a, \  m5 L上次我面试了一个小伙子,他说自己的CAD用了十几年了,基本无敌了.我就用论坛里面学到的如何用多义线画线宽和如何用CAD标注线宽,一下子把小伙子问歇菜了.........

0 u6 ^" @9 @* ?& a2 h所以大家一定要虚心学习.....每一个case,就是一个学习的机会.
6 S5 D3 ]: Q; q1 M
$ T6 ^& |* U4 d4 B! X绝对不能放过任何一个CASE的学习机会.

: G; K% H( R# z- p~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

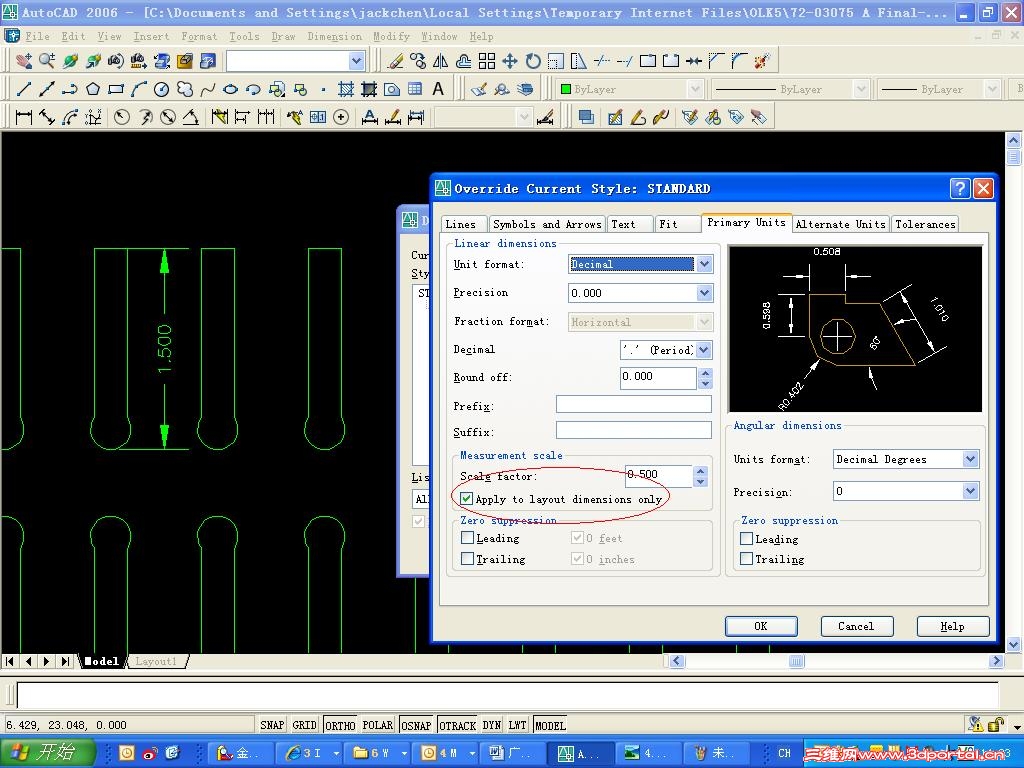

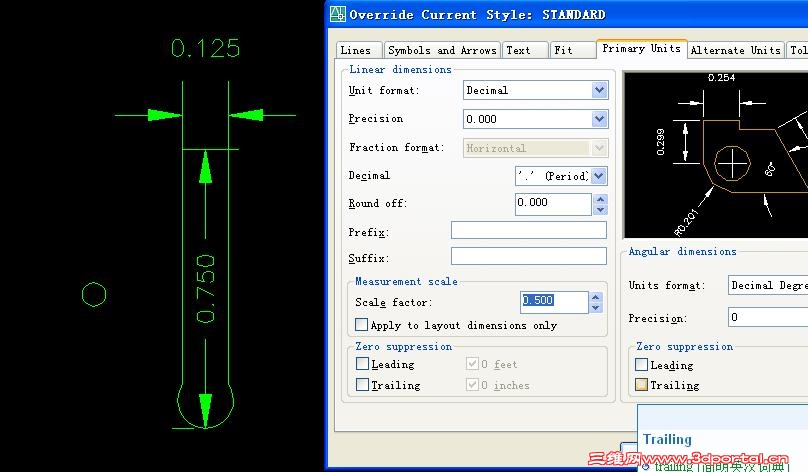

碰到一个问题,做出的图纸在"Format"---"Dimension type"---Primary unit---scale factor is "0.5"(未选择下面的选项:Apply to layout dimension only,意识是仅适合LAYOUT时的尺寸.).如图2

如果用DIM 命令, 测量的尺寸是正常尺寸的1/2.
如果用DIST 命令,测量的尺寸是OK的.----------如图1

如果选择,"Apply to layout dimension only,意识是仅适合LAYOUT时的尺寸." 则,测量尺寸OK. 如图三
) q# r+ ^4 u6 D' A4 z; l+ h. r
为什么,会这样?
9 A! P# ^7 n! v两种命令有什么区别??

woaishuijia

"dist"命令是测量两点之间的距离和角度.返回值是用来给自己看的,是CAD软件的测量结果.
! K- q4 `/ m% e& B5 M"dim"系列命令是创建标注,是用来给别人看的,它的文字内容是由你来控制的.你可以不做任何手脚让它返回CAD的测量结果,也可以通过修改比例因子让它与CAD的测量结果成一定的比例关系,还可以通过文字替代让它与测量结果毫无关系,等等.
第一个图中,你使用了"dist"命令,得到的就是CAD软件的测量结果.
6 ?9 V3 Z* m3 m; a第二个图中,你把测量单位比例因子设为0.5,标注的文字内容就是第一个图中测量结果的一半.
第三个图中,你又把0.5的比例因子设为"仅应用到布局标注".结果就是:在模型空间标注时的比例因子是1(测量结果),而在布局中标注时的比例因子则是0.5(测量结果的一半).从你的截图看是你是在模型空间标注的,所以标注的文字内容与第一个图中的测量结果一致.如果此时你在布局空间标注,文字内容仍将是测量结果的一半.

@fly@

呃……楼主可否讲解下如何用CAD标注线宽？

liuzhanping9605

我不觉得用一些一年用不了几次的命令来考人很合理

jackchen_9527

" ^, \# R1 H) B. q$ q/ I& ]6 K
: [+ X: r9 G0 X& Q) b' h8 h0 {"dist"命令是测量两点之间的距离和角度.返回值是用来给自己看的,是CAD软件的测量结果.三维网技术论坛8 Q+ H& k5 ]# Y! j
$ k7 D. l1 K4 h"dim"系列命令是创建标注,是用来给别人看的,它的文字内容是由你来控制的.你可以不做任何手脚让它返回CAD的测量结果,也可以通过修改比例因子让它与CAD的测量结果成一定的比例关系,还可以通过文字替代让它与测量结果毫无关系,等等.三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江, K+ N+ y* Z# w1 ]  v& S8 b
9 `4 B# z* C# e8 L1 j第一个图中,你使用了"dist"命令,得到的就是CAD软件的测量结果.三维网技术--第一个图的比例因子是0.5. 三个图的都是0.5.
7 `6 R' ?' d- h$ F  ?* [; Z$ j$ d第二个图中,你把测量单位比例因子设为0.5,标注的文字内容就是第一个图中测量结果的一半.三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江) O% P4 ^3 U8 _: `# `
" r- Z$ ?# O* j第三个图中,你又把0.5的比例因子设为"仅应用到布局标注".结果就是:在模型空间标注时的比例因子是1(测量结果),而在布局中标注时的比例因子则是0.5(测量结果的一半).从你的截图看是你是在模型空间标注的,所以标注的文字内容与第一个图中的测量结果一致.如果此时你在布局空间标注,文字内容仍将是测量结果的一半.

' t5 l# I# @1 O: B可否这样理解.
5 f% w2 P/ V, L' w9 F8 J! N
Dist  命令是测量建模尺寸的. 也就是开始布局的尺寸.
Dim  命令是后来自己创建的尺寸..
为什么Dist命令不受比例因子影响呢??
% T8 |8 F+ C0 V) W" N
  a% [1 R+ Y$ ]% e一个问题,如果我有一个图纸,比例因子是0.5. 但是用dist命令测试比例因子是1. 如果让模具机器做模,最终做出的模具是1:0.5倍还是刚好1:1.
; D* [; C. C% T7 V" }, Z
8 g+ T$ f) i4 p# s7 A! g/ o另外一个问题:我还是没搞明白?从那里可以看出是模型空间标注???
  f8 ?' X  q, D1 w- h
谢谢。 希望斑竹解答， 非常感谢.

woaishuijia

1 J6 Y2 a" [! Y7 M

可否这样理解.
, P( f, Y2 r- j7 x; Z. Q
- K/ L- `" v" A% |$ |$ Z2 ^Dist  命令是测量建模尺寸的. 也就是开始布局的尺寸.
" |; s) j3 g; D2 W8 h" \6 @Dim  命令是后来自己创建的尺寸..
jackchen_9527 发表于 2011-9-1 18:38 http://www.3dportal.cn/discuz/images/common/back.gif

也可以这样理解,尽管不是很准确
举个例子:假如现在我们回到手工绘图的年代,让你在一张A4纸(297mm*210mm)上画一个1000mm*1000mm的正方形,你会怎么做呢?我想你会这样:在纸上画一个100mm*100mm的正方形,再分别标注其长和宽为1000mm.最后在图纸下面合适的位置写明本图的比例为1:10
. P: t* H3 m. X) l# o( ^; }: K在这个图上你画的正方形的纸上长(宽)度是100mm,而你标注的是实物的尺寸1000mm,是纸上图形尺寸的10倍.
dist得到的就是你画在纸上的图形的长(宽)度100.比例因子就是你标注的实物尺寸与你所画图形的纸上尺寸的倍数10,dim就是你标注的实物尺寸1000

为什么Dist命令不受比例因子影响呢??

dist是用来测量所画图形的尺寸的,不存在比例因子的问题.你画在纸上的尺寸是多少,dist的结果就是多少.
dim是你标注(写)在图纸上的实物尺寸,是用来给看图的人看的.通常我们画图会按标准比例绘制,图形的尺寸与实物会存在一个固定的比例关系.CAD软件为了让我们在电脑画图(如果不是按1:1比例绘制)时能够更方便地标注实物尺寸,设计了一个比例因子,在我们dim的时候,电脑自动用dist的结果乘以比例因子并把它做为实物尺寸标注在图纸上.

一个问题,如果我有一个图纸,比例因子是0.5. 但是用dist命令测试比例因子是1. 如果让模具机器做模,最终做出的模具是1:0.5倍还是刚好1:1.

如果是由操作工来操作机器人工制做,或由程序员根据你的图纸人工编制数控加工程序,操作工(或程序员)会按你的标注尺寸--也就是dim--来制做(通常他不会关心你的dim的比例因子).他会做成1:0.5的.
如果你的机器是数控的,而且是根据CAD的文件自动加工,通常的数控转换软件(也可能是全部的,因为我本人没有见到过例外)是按文件中图形的种类和尺寸--也就是dist--为机器提供指令而不会去理会文件上的dim(此时的dim以及比例因子也没有意义了),它会做成1:1的.
: p/ K, ]8 }. z. n1 H1 g2 F2 V* R

另外一个问题:我还是没搞明白?从那里可以看出是模型空间标注???

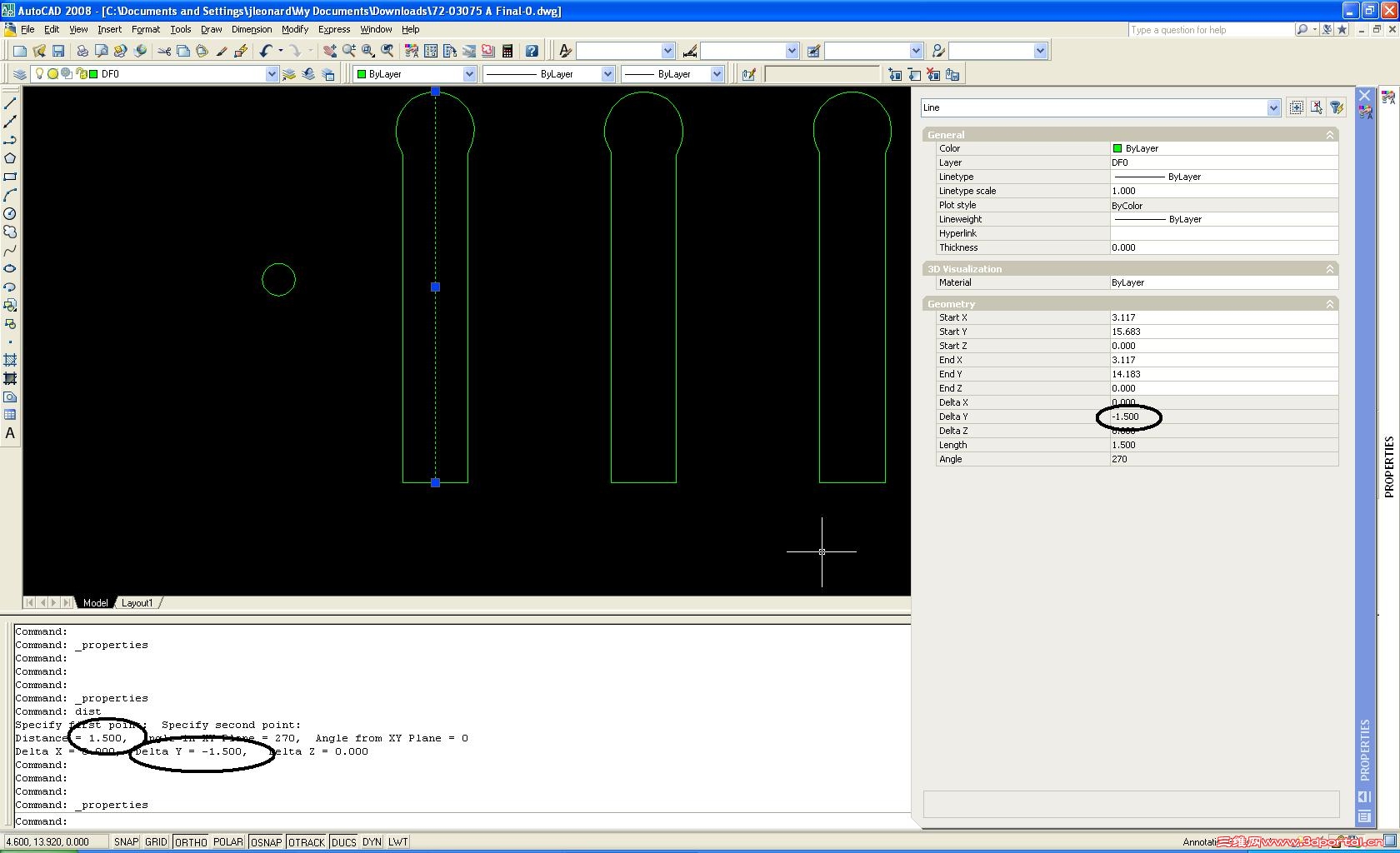

从你第三幅图片底部CAD软件的布局和模型选项卡上看到的.
