求教各位高工60°DN125-100异径弯头怎么画？？

binyun119 · 发表于 2011-9-17 15:36:36

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

求教各位高工60°DN125-100异径弯头怎么画？？怎么确定其技术参数啊？请指点！！谢谢！！

gaoyns · 发表于 2011-9-17 16:06:54

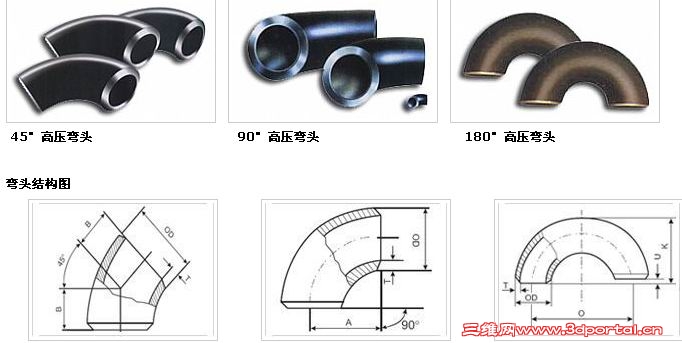

给个图作参考，主要是画出基体角度，分别画出两端通径：

zhoushan403 · 发表于 2011-9-18 08:06:56

本帖最后由 zhoushan403 于 2011-9-18 08:08 编辑

1# binyun119
异径的对接焊60度弯头倒是没见过！承插焊弯头较常用！
楼主用在哪里的？

tangcarlos3d · 发表于 2011-9-18 10:01:32

用pro/E的blend命令画，选旋转属性，画第一个截面，画第二个截面，输入半径。你贴个图把尺寸标上吧，或有人帮忙的。

tangcarlos3d · 发表于 2011-9-18 21:22:33

本帖最后由 tangcarlos3d 于 2011-9-18 21:32 编辑

给你一个3D模型吧，不知是不是你要的（我的第一个是90度的，第二个是60度）。

binyun119 · 发表于 2011-9-19 10:41:05

本帖最后由 wakang 于 2011-10-26 20:03 编辑

谢谢各位！！能给做个CAD平面图吗？急啊

5# tangcarlos3d 谢谢！！我没有装PROE，能给做个CAD平面图吗？不胜感激！！急啊) A9 _5 K- |* ~3 C8 q3 t
binyun119 发表于 2011-9-19 10:42 http://www.3dportal.cn/discuz/images/common/back.gif

judy_2011 · 发表于 2011-9-21 09:31:51

catia中用扫掠命令可以实现。
1、确定扫掠曲线：即中心线
2、确定扫掠圆：即与中心线上某一点垂直的面上的圆
3、扫掠：即sweep命令

tangcarlos3d · 发表于 2011-9-21 22:47:26

5# tangcarlos3d 谢谢！！我没有装PROE，能给做个CAD平面图吗？不胜感激！！急啊 H( C8 a. _/ [ W0 Z3 _$ `4 c* C# w4 x6 Z
binyun119 发表于 2011-9-19 10:42 http://www.3dportal.cn/discuz/images/common/back.gif

这里是stp格式模型，因为不知你的具体要求，你可在这个基础上改动并生成drawing。

liumin1969424 · 发表于 2011-10-26 15:44:50

形状似一楼，但结构上应是大小头
