如何保证焊件阵列孔能穿透多实件？

xftqb · 发表于 2011-9-22 14:44:15

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如何保证焊件阵列孔能穿透多实体？

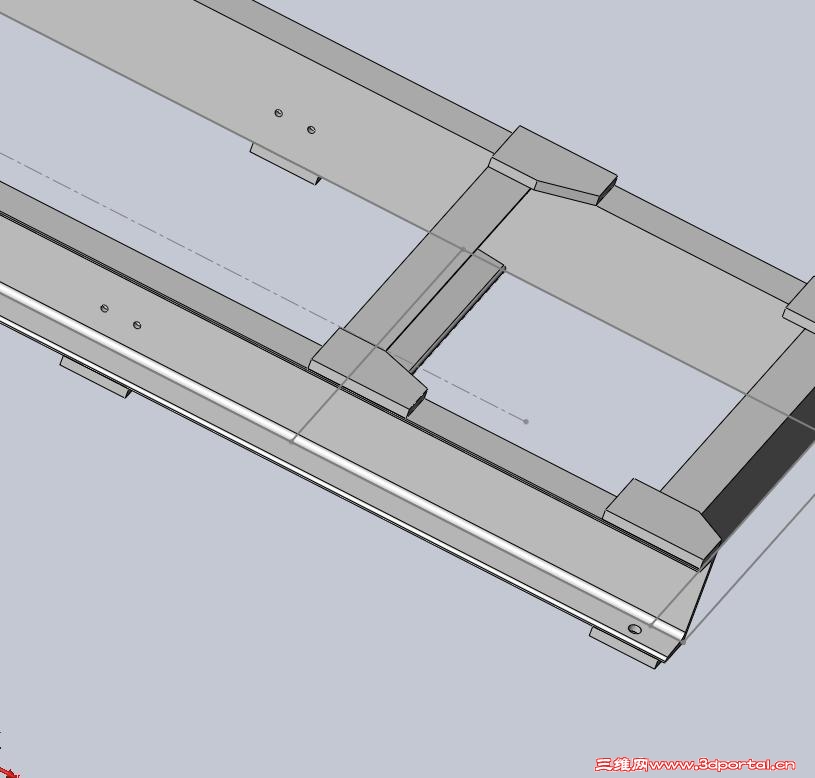

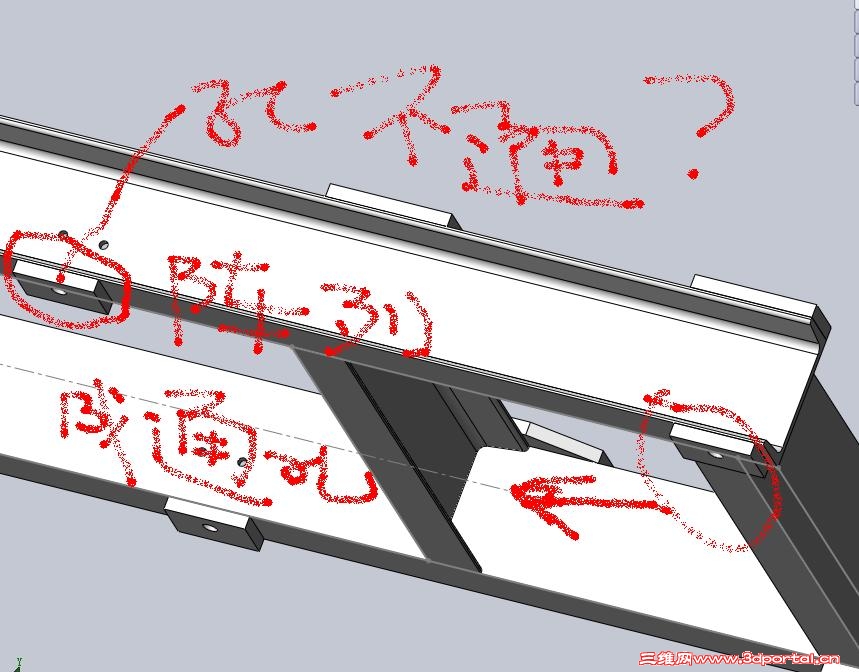

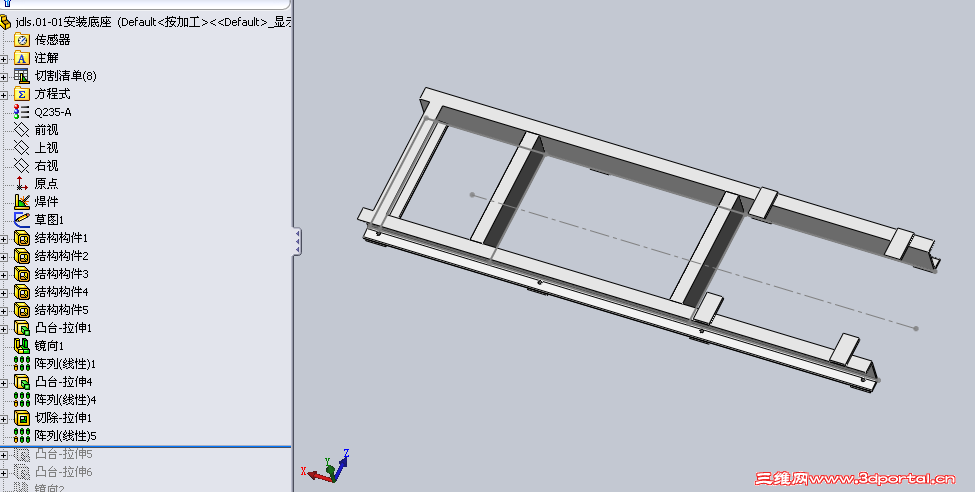

如图，槽钢上拉伸一凸台，异形孔穿透此凸台及槽钢，如何才能实现阵列后的凸台及孔也能穿透槽钢？

对这种情况一般用什么办法比较好？

liweisky · 发表于 2011-9-22 15:14:22

合并成一个实体之后再打孔阵列，设计完了之后，再分割开来，然后再添加焊缝

xftqb · 发表于 2011-9-22 16:11:17

2# liweisky

不知你说的具体是如何操作？

我要阵列凸台，如果拉伸凸台时选择与槽钢合并，随后的阵列将是凸台与槽钢一起被阵列。

唐依依 · 发表于 2011-9-22 16:15:50

直接在组件模式下，使用切除就OK了

hongwei_1987jp · 发表于 2011-9-22 20:51:24

直接在组件模式下，使用切除就OK了, d/ M: g% D8 v+ w& ?
唐依依发表于 2011-9-22 16:15 http://www.3dportal.cn/discuz/images/common/back.gif

补充，关联到贯穿下面的每个零件选项比较好

xftqb · 发表于 2011-9-22 21:33:16

5# hongwei_1987jp

采用切除的方法是可以。
但对螺孔有什么办法？

hongwei_1987jp · 发表于 2011-9-23 00:51:16

6# xftqb

装配体里，用孔系列可以，阵列多也麻烦，好像不能同时选择阵列的所有孔

用编辑，阵列螺纹孔，定关系式约束会好些吧

唐依依 · 发表于 2011-9-23 01:01:21

5# hongwei_1987jp 6 H, @: V/ r+ v4 N% |: a
" h& m" v- f" \( g
采用切除的方法是可以。' S/ I* N1 W/ X5 _' {% Y( c& ~
但对螺孔有什么办法？# P5 [: q" j- _7 B+ {. ~ {
xftqb 发表于 2011-9-22 21:33 http://www.3dportal.cn/discuz/images/common/back.gif

螺孔按其切除方法一样呀，在组件模式下直接使用螺孔切除就好了呀

xuxinzhi2006 · 发表于 2011-9-23 06:52:02

如何保证焊件阵列孔能穿透多实体？
: s% @$ b* m, L; F7 s% k- q
( m7 Y; k* G# a" z8 u0 T如图，槽钢上拉伸一凸台，异形孔穿透此凸台及槽钢，如何才能实现阵列后的凸台及孔也能穿透槽钢？
9 S; x( v5 r: g8 R
/ F8 s) [( |) ~, u2 T) ]- l对这种情况一般用什么办法比较好？
. w8 ^7 y# s+ ^& n# n9 r+ Hxftqb 发表于 2011-9-22 14:44 http://www.3dportal.cn/discuz/images/common/back.gif


xftqb · 发表于 2011-9-23 08:17:33

9# xuxinzhi2006

试了一下，你这样是可以

xftqb · 发表于 2011-9-23 08:38:30

7# hongwei_1987jp

回复很有耐心，谢了！
我是新手，从没在装配体内做过孔，试了一下，筒单的可以，复杂的还要再仔细研究一下！

xftqb · 发表于 2011-9-23 08:42:13

8# 唐依依

开始没理解你说的组件就是装配模式下，还以为是多实体模式

我在装配体模式下，试了是可以，又学了一招！

唐依依 · 发表于 2011-9-23 09:48:27

呵呵，理解了就好，看来我的专业术语还有等提高

fjzrw · 发表于 2011-9-23 10:06:58

进来学习了哈！！！

海德汉 · 发表于 2011-9-23 10:23:33

你这样阵列当然不行了！你只选择了快块，没选择槽钢的孔，你在阵列时选择槽钢为基准，阵列孔！肯定行的！

xftqb · 发表于 2011-9-23 22:26:01

本帖最后由 xftqb 于 2011-9-23 22:37 编辑

15# 海德汉

选择槽钢为基准？不明白

关健是阵列时选阵列实体还是阵列特征

焊件时我一般选择阵列实体，我想以后在焊件清单里反映出它们是由各个单独的型材或钢板等组成。

不知我这样做是否正确。

xftqb · 发表于 2011-9-23 22:32:49

还有个问题想请教一下各位老大，我一直想搞清楚焊件切割清单的定制。
网上下载了一遍文章后，还是有些不明白的地方，还有相关的教程或文章提供吗？
有相应的模板文件学习一下更好

xftqb · 发表于 2011-9-24 13:54:40

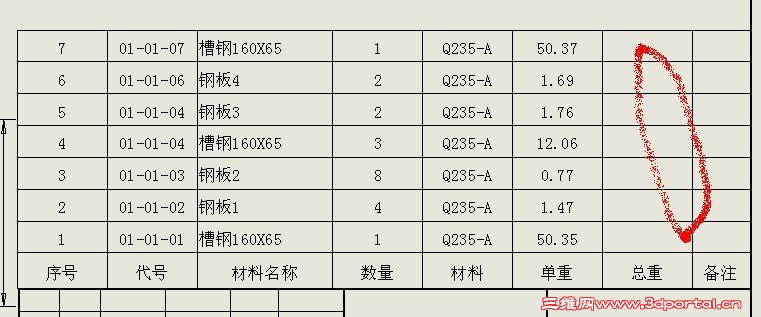

如图焊件切割清单中的总重，为何不能同材料名细表一样用方程式？

对焊件切割清单中的需要方程式计算的地方各位都用的是什么办法？

hongwei_1987jp · 发表于 2011-9-24 14:20:53

18# xftqb

Microsoft Excel的计算你会用吧？一样的

shuna · 发表于 2011-9-24 17:36:33

SW2009以上才能一次打穿几个孔。

liweisky · 发表于 2011-9-24 17:41:44

3# xftqb

注意，你如果是一个合并了的实体，你阵列的时候就要用“特征阵列”

如果是分开的实体，阵列的时候要用“实体阵列”

最好是打孔之后再用实体阵列，这样省事一点
