SW2011怎么绘制正方形？

dlll · 发表于 2011-9-25 09:06:14

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 dlll 于 2011-9-25 21:14 编辑

以前我绘制正方形都是用矩形命令绘制，然后用标注两条边尺寸一样或给两条边添加相等关系来实现的。

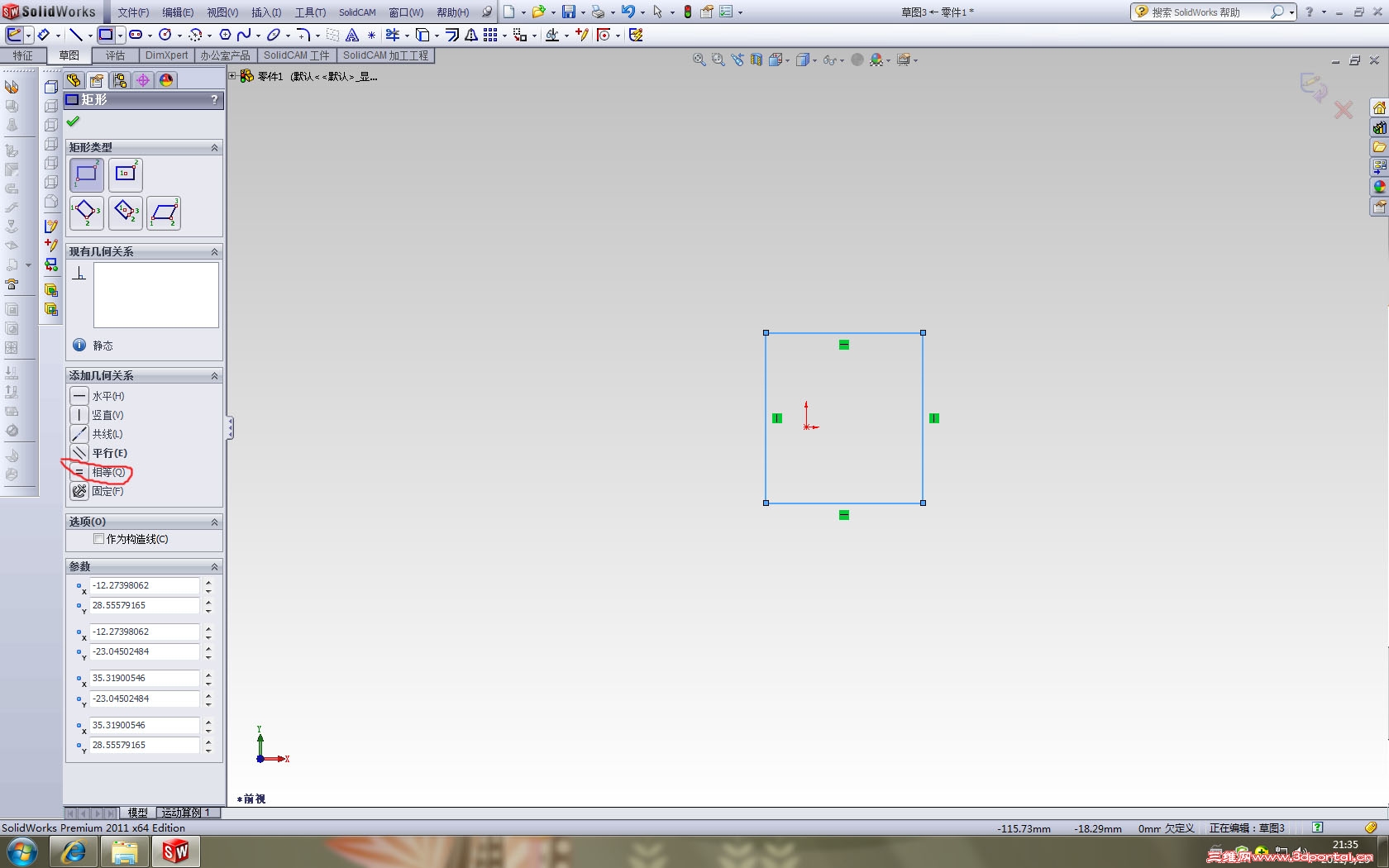

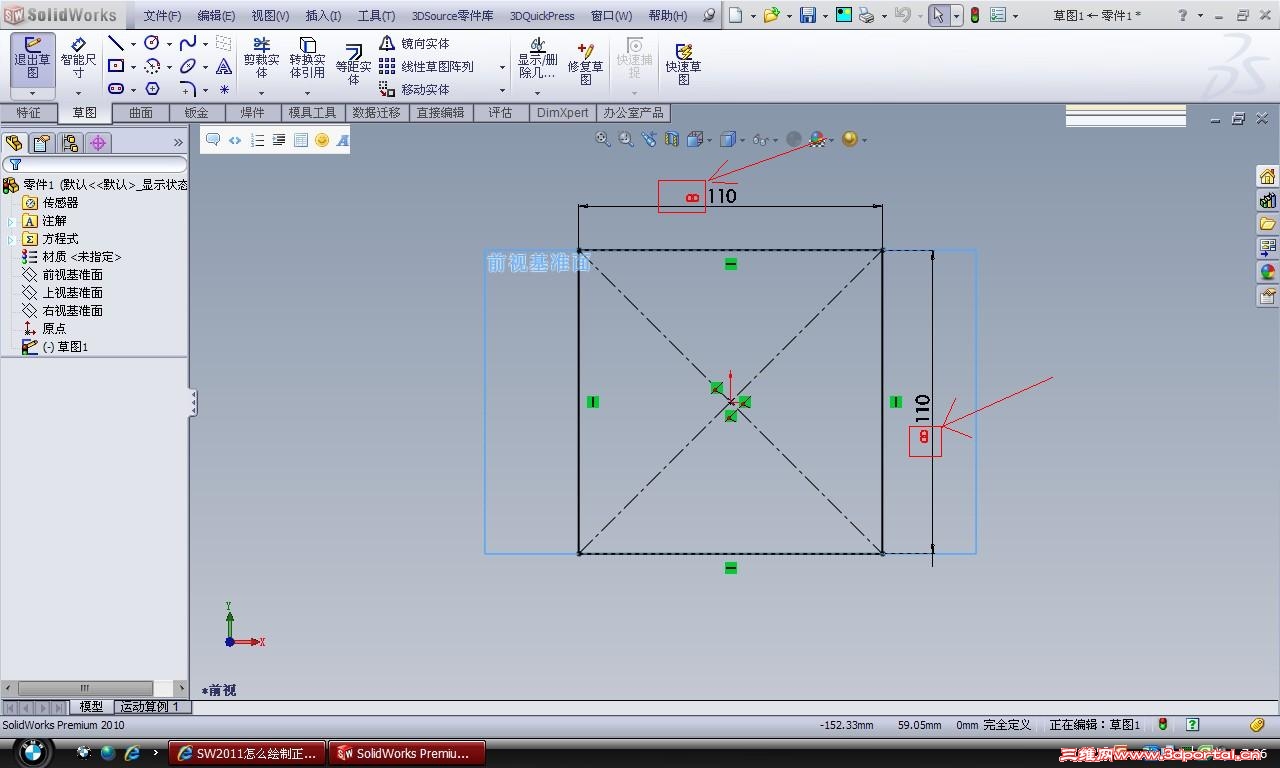

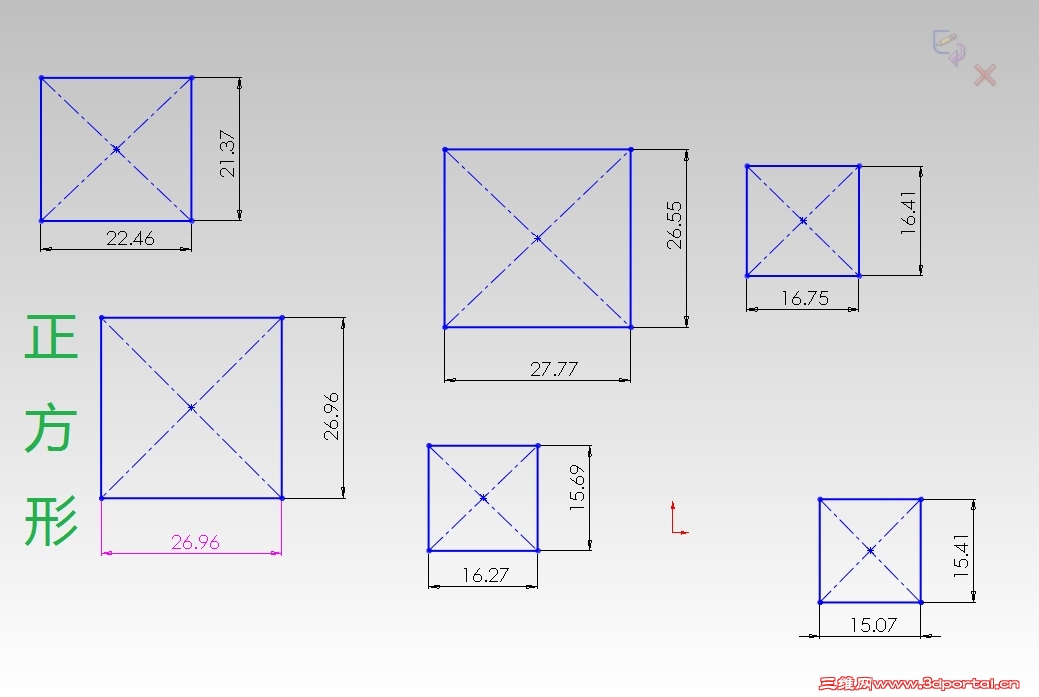

今天用中心矩形命令绘制一个矩形，标注完一边的尺寸，再标注另一边的尺寸发现变成了从动尺寸，打开显示几何关系发现两条边已自动添加了相等关系，也就是说绘制的是一个正方形(见附图)。但是不知道怎么会自动添加相等关系，我又用中心矩形命令画了许多矩形，画的时候都尽量让两边看起来差不多相等，但是都成不了正方形。

所以我觉得SW2011是有绘制正方形功能的，只是怎么样才能绘制呢？

阿帕奇 · 发表于 2011-9-25 09:31:35

我的做法是没必要一次画个正方形，毕竟设计中纯正的没有多少，长方形选择相邻两边约束相等即可，非常方便

唐依依 · 发表于 2011-9-25 10:55:17

在绘制时只要保证长宽尺寸相等就好了，不一定要使用正边形呀

wwwzzzvvv · 发表于 2011-9-25 13:18:29

本帖最后由 wwwzzzvvv 于 2011-9-25 13:19 编辑

我用的2011没有出现楼主说的标注完一边的尺寸，再标注另一边的尺寸发现变成了从动尺寸，我用的也是中心矩形命令。尺寸可以随意标注啊……

dlll · 发表于 2011-9-25 21:02:43

2F/3F的大侠：你们说的方法和我上面说的“以前我绘制正方形都是用矩形命令绘制，然后用标注两条边尺寸一样或给两条边添加相等关系来实现的”是一样的，但是毕竟要多一步标尺寸或给两条边添加相等关系的动作，如果可以直接绘制正方形不是更方便么？

dlll · 发表于 2011-9-25 21:13:22

本帖最后由 dlll 于 2011-9-26 21:06 编辑

我用的2011没有出现楼主说的标注完一边的尺寸，再标注另一边的尺寸发现变成了从动尺寸，我用的也是中心矩形命令。尺寸可以随意标注啊…… b! c$ o, w7 }, q1 h. z$ ~% E
wwwzzzvvv 发表于 2011-9-25 13:18 http://www.3dportal.cn/discuz/images/common/back.gif

大侠理解错了我的问题了，我现在是想可以直接绘制正方形，当然是希望“标注完一边的尺寸，再标注另一边的尺寸发现变成了从动尺寸”，因为正方形只要标注完一边的尺寸就完全定义了，另一边要标注也是从动尺寸，所以完全没有必要标，就可以省略一步。但是目前是没有办法直接绘制正方形，所以要标两边的尺寸的。

linjisheng · 发表于 2011-9-25 21:17:34

我一般都是画完以后点下“相等”

linjisheng · 发表于 2011-9-25 21:38:30

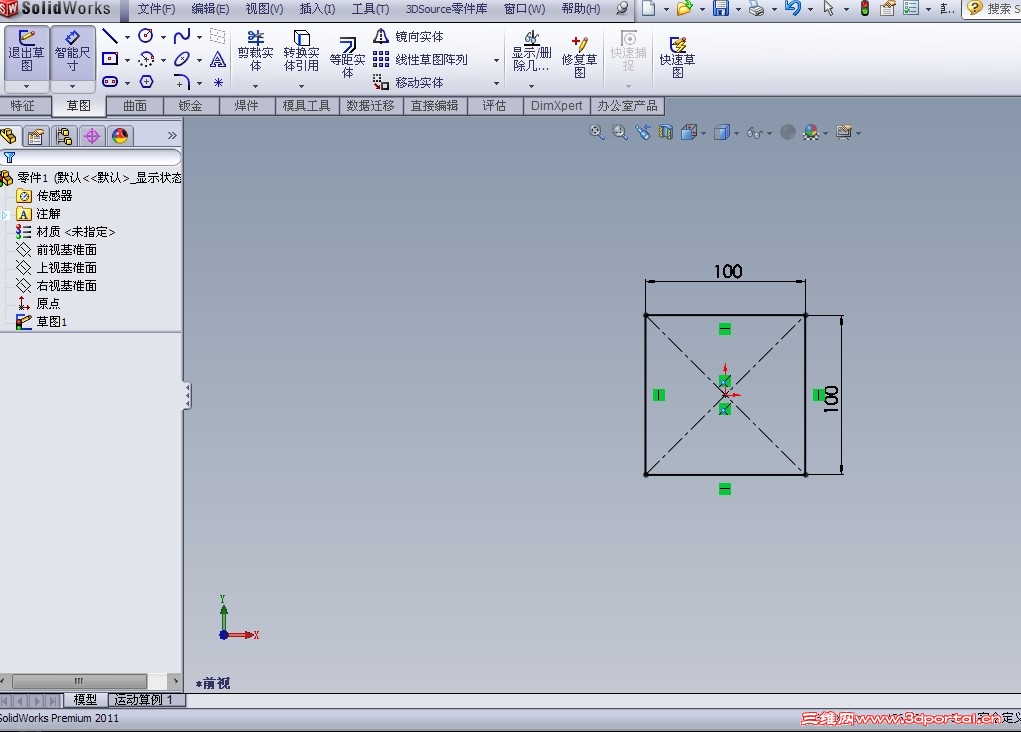

[/img]/img]

dlll · 发表于 2011-9-26 21:05:29

我一般都是画完以后点下“相等”
! W* h ?7 b' R! @- m& Zlinjisheng 发表于 2011-9-25 21:17 http://www.3dportal.cn/discuz/images/common/back.gif

我目前也是这样的，但是如果可以直接绘制正方形的话，画完以后点下“相等”这样不是要多一步吗？

不过现在根据大家的回答都没有人直接绘制过正方形，看来SW2011是没有这个功能的，我还是象以前一样画完以后点下“相等”吧。

ZHYJ96 · 发表于 2011-9-26 21:09:39

本帖最后由 ZHYJ96 于 2011-9-26 21:19 编辑

我目前也是这样的，但是如果可以直接绘制正方形的话，画完以后点下“相等”这样不是要多一步吗？, v c/ Q) J) |2 {0 e9 }1 Q/ c6 R7 ?
6 S( U0 Z; w0 s$ A, A; `
不过现在根据大家的回答都没有人直接绘制过正方形，看来SW2011是没有这个功能的，我还是象以前一样画完以后 ...: r! c* C% @$ T- d
dlll 发表于 2011-9-26 21:05 http://www.3dportal.cn/discuz/images/common/back.gif

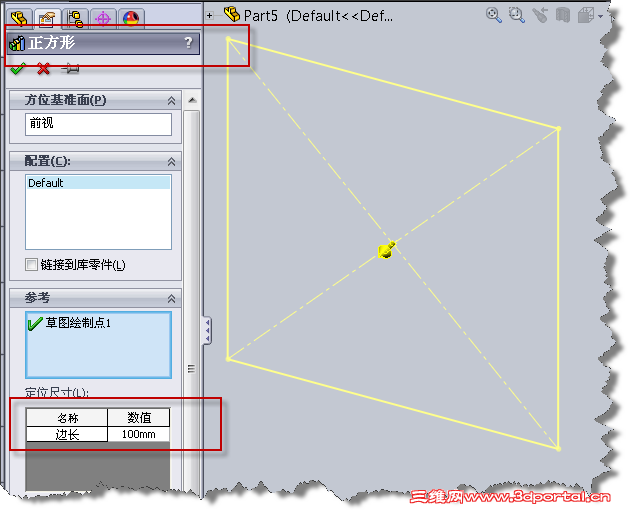

如果你非要一步画出正方形的话是可以的：库特征（实际上就是让用户自定义）。别说一步画出正方形，就是一个零件也可以。其实常用零件做成库特征，之后使用是很方便的
2011-9-26 21-17-15.png

阿帕奇 · 发表于 2011-9-27 08:42:45

2F/3F的大侠：你们说的方法和我上面说的“以前我绘制正方形都是用矩形命令绘制，然后用标注两条边尺寸一样或给两条边添加相等关系来实现的”是一样的，但是毕竟要多一步标尺寸或给两条边添加相等关系的动作，如果可以 ...
. H; J# X6 H S4 Z* T; `+ k7 ]dlll 发表于 2011-9-25 21:02 http://www.3dportal.cn/discuz/images/common/back.gif

关键你用的多吗？

dlll · 发表于 2011-9-27 19:47:03

关键你用的多吗？
@( I( u6 ~% ~7 Q; j' U! E阿帕奇发表于 2011-9-27 08:42 http://www.3dportal.cn/discuz/images/common/back.gif

相对还是比较多的，基本上我绘制正方形和矩形的比例大概是1：1.

dlll · 发表于 2011-9-27 19:48:08

如果你非要一步画出正方形的话是可以的：库特征（实际上就是让用户自定义）。别说一步画出正方形，就是一个零件也可以。其实常用零件做成库特征，之后使用是很方便的
; ^, d3 T0 `: F$ N' g* O) d1945328/ S: u: [$ ~8 n: W8 F6 u& Y! v" u
ZHYJ96 发表于 2011-9-26 21:09 http://www.3dportal.cn/discuz/images/common/back.gif

呵呵，这样相对麻烦了一点。

我现在特想不通的是：为什么用中心矩形命令绘制矩形的时候两条边会自动添加了相等关系变成了正方形，以前从来没有遇到过，后面特意去画的时候也画不出来，真是邪门了。

ziliangmo · 发表于 2011-9-27 21:06:45

我经常用正多边形来画正方形，特别是画圆周上四孔均布的时候

kingsen · 发表于 2011-9-27 23:32:40

我猜楼主可能是在进行矩形草绘的时候按了键盘上的Q键。其实SOLIDWORKS有很多快捷键的

wwwzzzvvv · 发表于 2011-9-28 07:26:27

本帖最后由 wwwzzzvvv 于 2011-9-28 07:28 编辑

6# dlll
你完全可以把两个尺寸进行链接数值处理，这样就可以随意标注一个尺寸，另一个尺寸会自动链接了……

小辈 · 发表于 2011-9-28 10:34:05

学习了！谢谢高手！！

walkinheaven · 发表于 2011-9-29 09:31:29

可以考虑做一个正方形的库，或者宏。就可以解决你经常画正方形的问题了。应该是比较简单的。不妨一试。

votasee · 发表于 2011-10-3 19:02:06

正四边形,不是正方形吗..我经常这样画的...

不过就是约束太多了...而且还经常乱掉...要求不高可以用.

YCSS · 发表于 2011-10-3 19:12:15

这个问题非常重要，几乎我每次画图的第一步就是画一个矩形，能否一次性画出长宽的矩形，标注尺寸太麻烦了，

kuaidiaiqing · 发表于 2011-10-5 11:40:18

16楼正解，！～·尺寸链接起来就非常方便了
