Solid Edge ST4零件族文件重命名方法

大有茗堂 · 发表于 2011-10-5 18:32:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

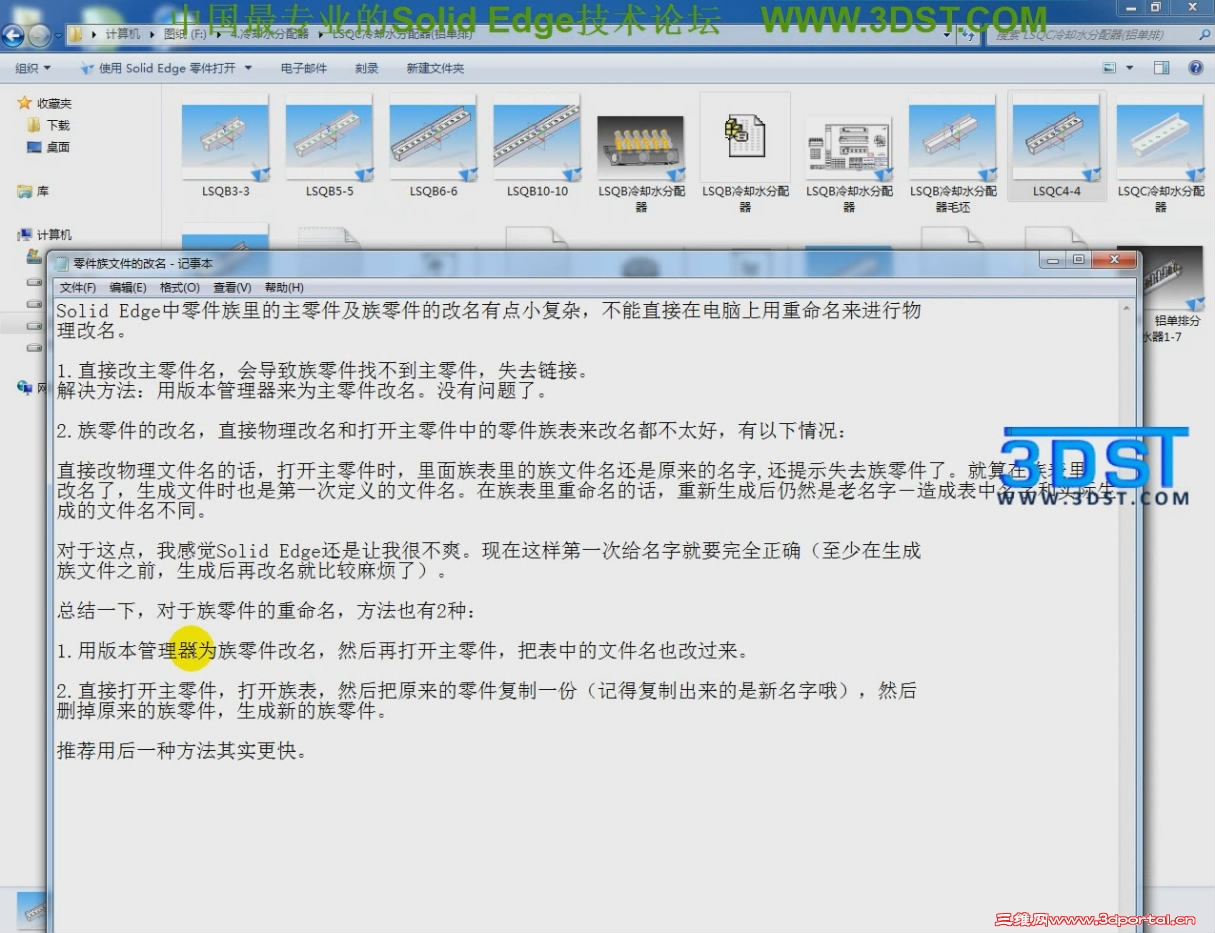

Solid Edge ST4零件族文件重命名方法
Solid Edge中零件族里的主零件及族零件的改名有点小复杂，不能直接在电脑上用重命名来进行物理改名。
1.直接改主零件名，会导致族零件找不到主零件，失去链接。
解决方法：用版本管理器来为主零件改名。没有问题了。
2.族零件的改名，直接物理改名和打开主零件中的零件族表来改名都不太好，有以下情况：
直接改物理文件名的话，打开主零件时，里面族表里的族文件名还是原来的名字,还提示失去族零件了。就算在族表里改名了，生成文件时也是第一次定义的文件名。在族表里重命名的话，重新生成后仍然是老名字－造成表中名字和实际生成的文件名不同。
对于这点，我感觉Solid Edge还是让我很不爽。现在这样第一次给名字就要完全正确（至少在生成族文件之前，生成后再改名就比较麻烦了）。
总结一下，对于族零件的重命名，方法也有2种：
1.用版本管理器为族零件改名，然后再打开主零件，把表中的文件名也改过来。重新生成检查一下，应该是C4-4了

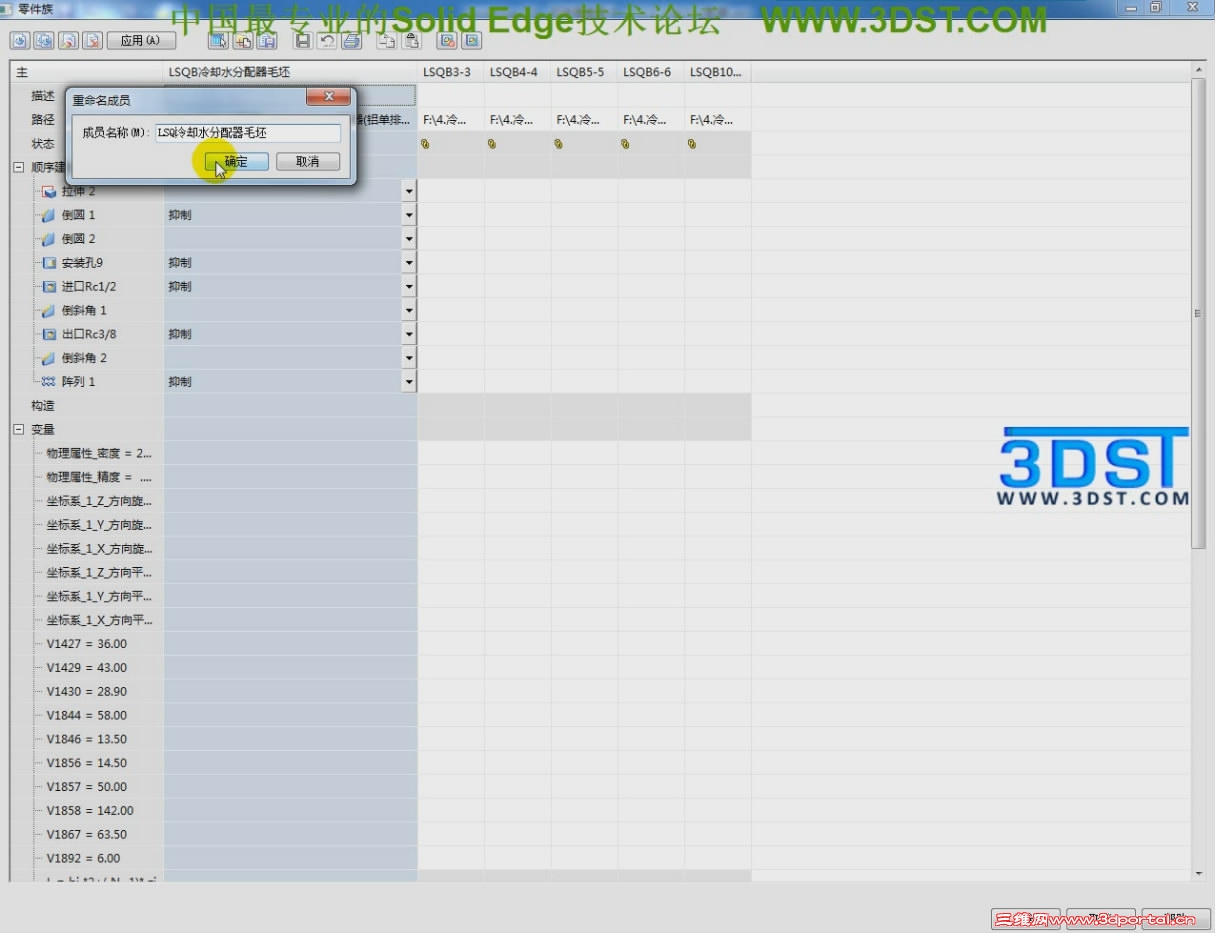

2.直接打开主零件，打开族表，然后把原来的零件复制一份（记得复制出来的是新名字哦），然后删掉原来的族零件，生成新的族零件。
原来的那个族零件也可以物理删除了。
推荐用后一种方法其实更快。

Solid Edge ST4零[20111005-1822160].JPG

大有茗堂 · 发表于 2011-10-5 18:33:50

上传视频附件1-2

大有茗堂 · 发表于 2011-10-5 18:34:18

上传视频附件3-4

大有茗堂 · 发表于 2011-10-5 18:34:45

上传视频附件5-6

大有茗堂 · 发表于 2011-10-5 18:35:12

上传视频附件7-8

大有茗堂 · 发表于 2011-10-5 18:35:41

上传视频附件9-10

大有茗堂 · 发表于 2011-10-5 18:36:10

上传视频附件11-12

大有茗堂 · 发表于 2011-10-5 18:36:21

上传视频附件13
