CAD取轮廓问题

yuu88 · 发表于 2011-10-12 21:56:15

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 yuu88 于 2011-10-14 09:53 编辑

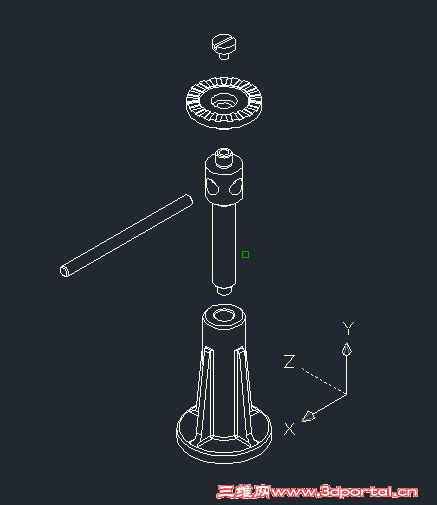

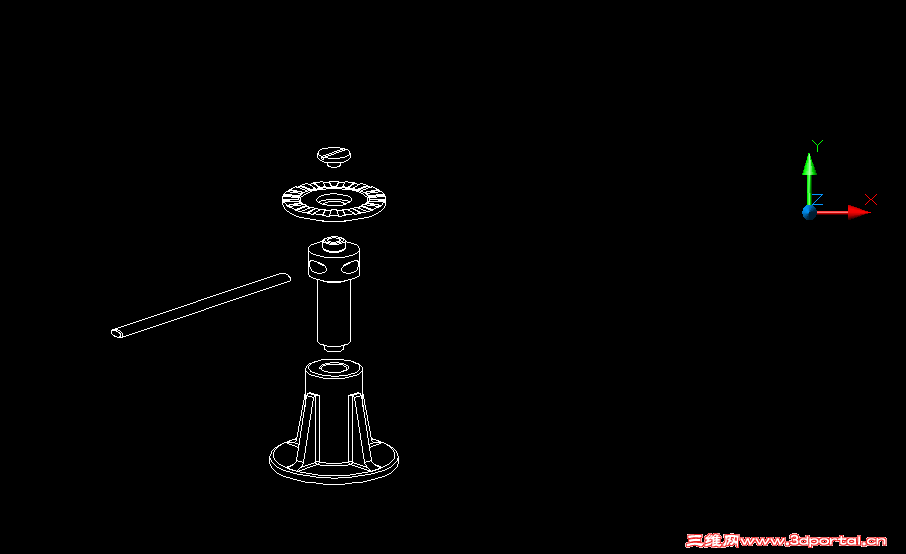

这是我画的三维图取的轮廓图是在轴测图上

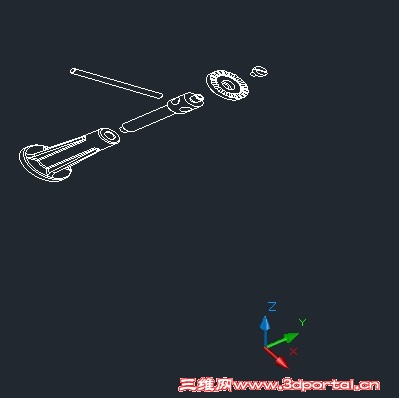

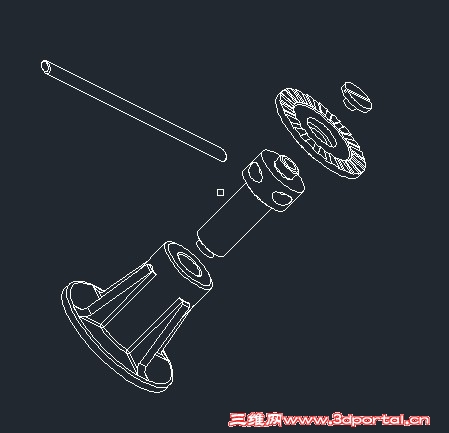

当我切换到俯视图时却变成这样了

想请教下怎么可以切换到俯视图是还可以像在轴测图时那个形状？？？

yuu88 · 发表于 2011-10-13 09:34:20

木有人会吗？难道这个问题太冷门了？

cayuer · 发表于 2011-10-13 09:51:33

利用轴测图的原理不就可以了
主要是利用旋转命令至于旋转多少要考楼主的立体知识了

yuu88 · 发表于 2011-10-13 10:30:15

3# cayuer

我怎么旋转都转不到我想要的结果啊关键画引线的时候不在同一个面上

cayuer · 发表于 2011-10-13 14:23:52

你利用极轴画一条三维空间直线辅助线就是了利用相对坐标结合

yuu88 · 发表于 2011-10-13 14:46:16

5# cayuer

还是不会弄哦求详细指导

YHSKIL · 发表于 2011-10-13 17:03:17

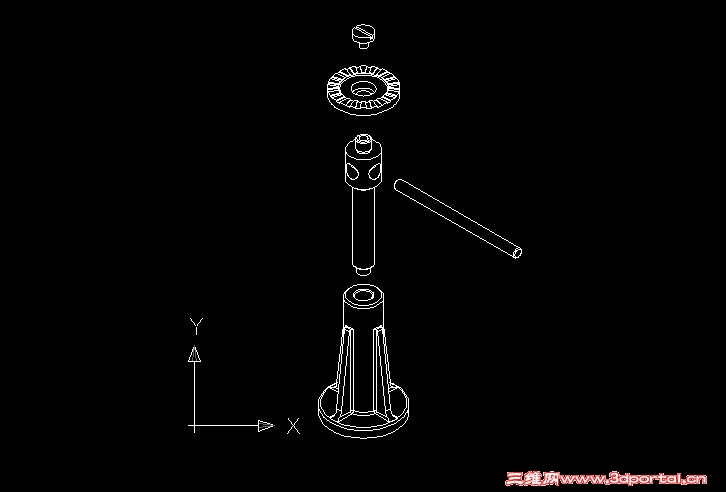

是这样吗？

yuu88 · 发表于 2011-10-13 21:15:42

7# YHSKIL

是的啊要得就是这样的效果请问是怎么弄的?

woaishuijia · 发表于 2011-10-14 06:39:47

本帖最后由 woaishuijia 于 2011-10-14 06:54 编辑

本人常用的两个方法:
一.变换UCS使其与当前视图一致("UCS"命令,"V"选项),剪切该块参照(Ctrl+X);变换视图及UCS为CAD预设俯视图,粘贴(Ctrl+V)
二.使用对齐命令(align)或高版本的三维对齐命令(3dalign),当命令行提示选择源点时依次用对象捕捉在图形中轴线的下方,上方及左侧手柄上取点,当命令行提示指定目标点时,依次在命令行键入(0,0),(0,1),(-1,0)即可

hebei · 发表于 2011-10-14 08:17:44

提示: 作者被禁止或删除内容自动屏蔽

yuu88 · 发表于 2011-10-14 08:48:11

9# woaishuijia

谢谢这个方法不错，已经可以解决问题了。只是有点不足的是不能完全在XY平面内，只是在和XY平面平行的平面内。还需手动移动一下。不知道是我的操作问题还是本来就这样？

woaishuijia · 发表于 2011-10-14 09:49:27

可能是你在以前的尝试过程中改变过块参照的位置吧?
通常在图纸空间的视口中用设置轮廓命令得到轮廓块参照后,直接使用上面的方法不会出现你所说的问题.

yuu88 · 发表于 2011-10-14 09:52:53

12# woaishuijia

哦是这样啊，那可能是吧呵呵感谢您的解答

tbxy108808 · 发表于 2011-10-18 22:43:58

在UCS里选视图UCS图标就OK了

tbxy108808 · 发表于 2011-10-18 22:45:47

在UCS里选视图UCS图标就OK了

tbxy108808 · 发表于 2011-10-18 22:48:34

在UCS里选视图UCS图标就OK了

hailucc · 发表于 2011-10-19 07:42:03

你用取轮廓的方法来达到你要的效果本身就是走弯路了，取了轮廓，UCS变来变去，或Align对来对去，实在是麻烦。你应该在三维图中先调整到你所需要的轴测方向，再用平面摄影(flatshot)命令拍照，这个照片是平面图形，将作为块插入到XY平面上，即你所说的俯视图上。
这个平面摄影命令是对图中所有三维体进行拍照，你可将块分解后取你所需。

yuu88 · 发表于 2011-10-19 22:34:53

17# hailucc

我们老师就是这么说的唉原来还可以这样啊

谢谢了

tools1127 · 发表于 2011-10-21 20:31:56

快忘掉那啥轴测图吧，直接用三维模型多好
