这个曲面加厚的问题

ss988 · 发表于 2011-11-18 10:55:40

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

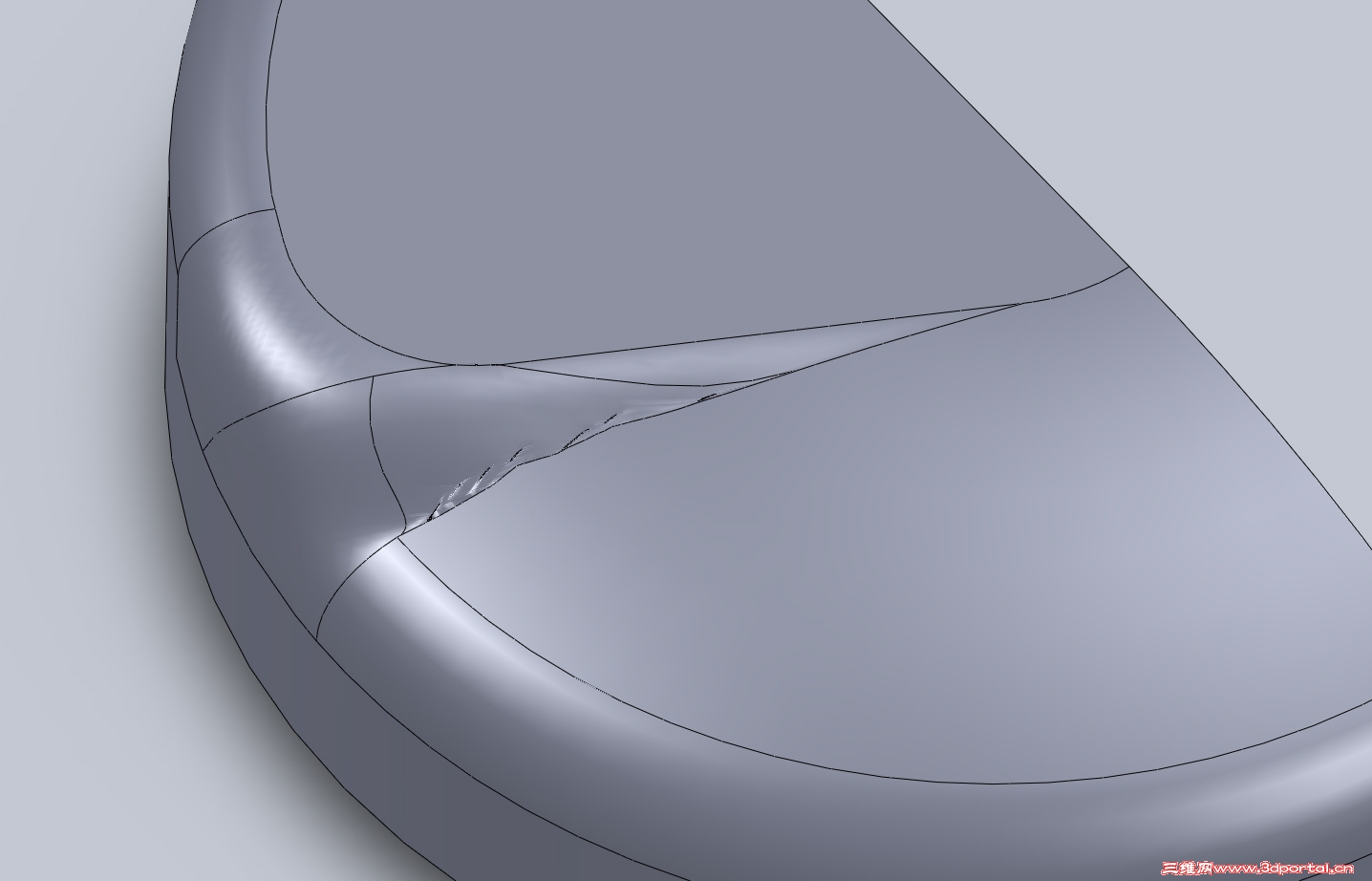

想把这个曲面加厚成3.5毫米，单加厚以后就变成这样的了，怎么改啊？大家帮帮忙，过渡曲面形状可以修改。

qiyuezhuifeng · 发表于 2011-11-18 14:22:40

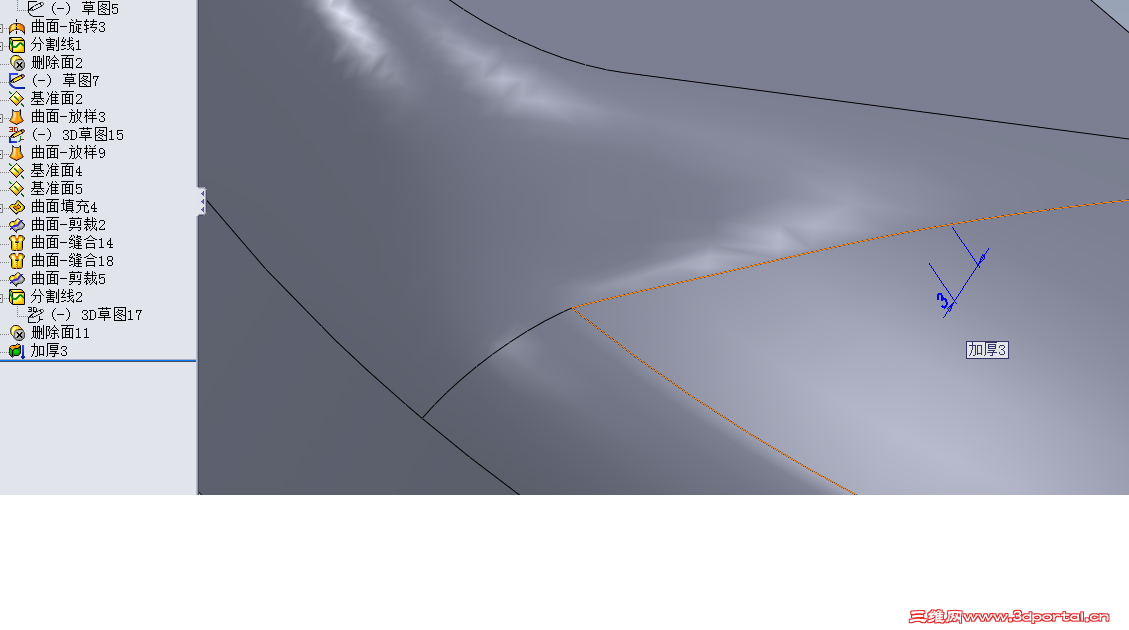

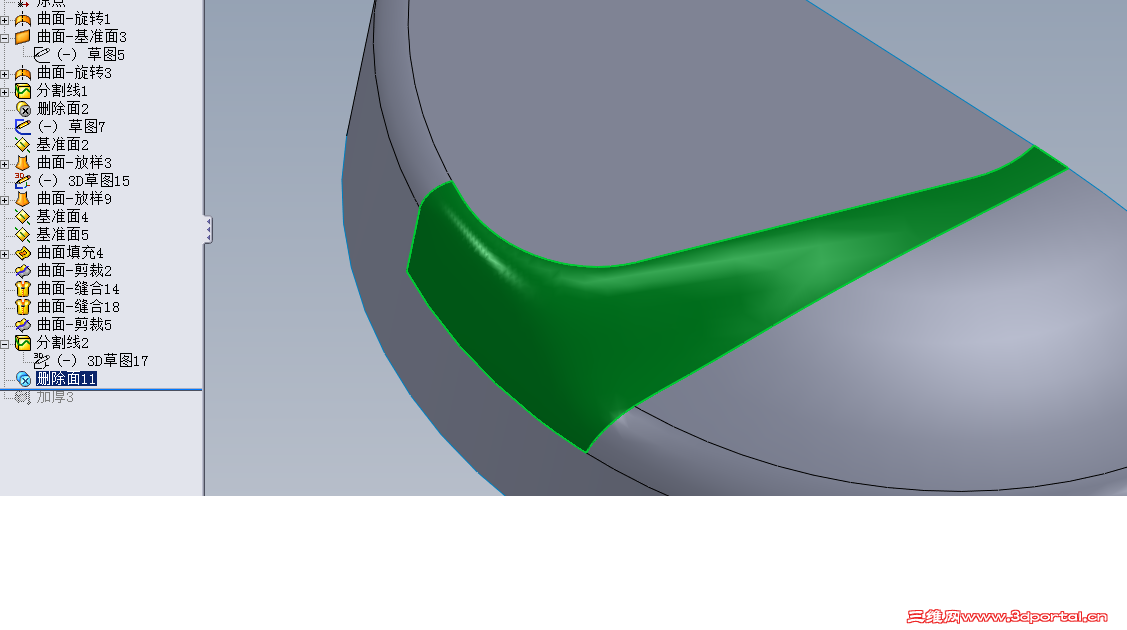

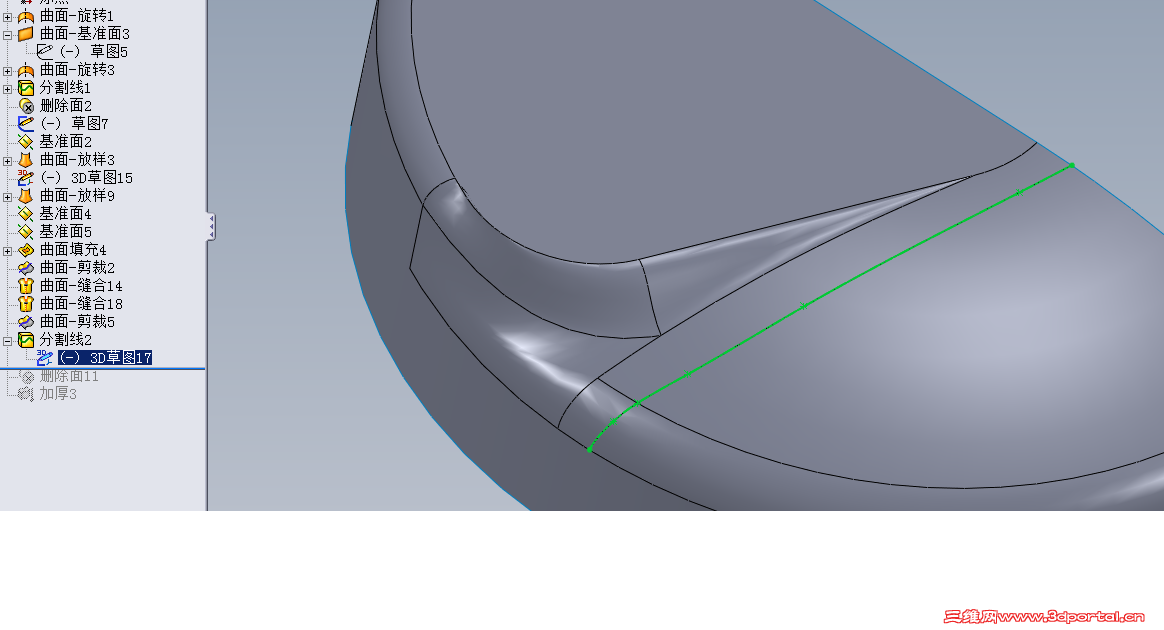

变形的那一边多切一些就可以，不知道这样行不行？

ss988 · 发表于 2011-11-18 21:57:53

不管怎样还是非常感谢楼上大哥的建议。这样可能不行，但是可以将中间过渡的绿色曲面怎样变形一下，但我对曲面不是很熟悉。

kimapro · 发表于 2011-11-20 13:18:53

本帖最后由 kimapro 于 2011-11-20 13:21 编辑

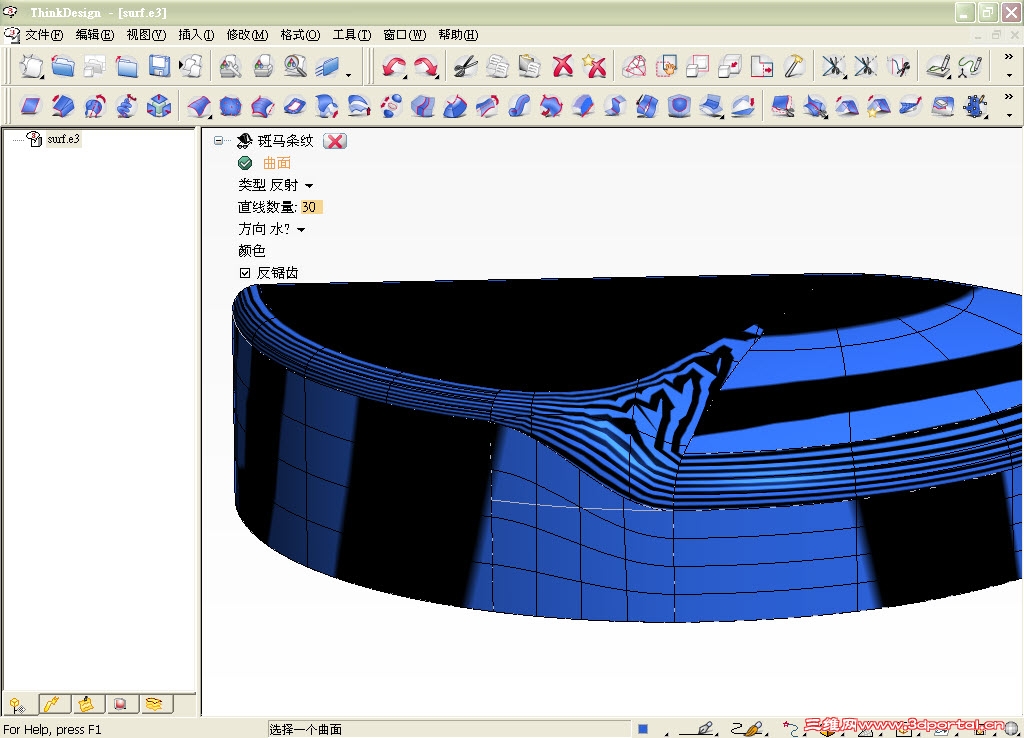

較少用SW但用手邊軟體試試
樓主PP
附檔以實體輸出
需要曲面煩請自行轉換一下

SURF.rar (403.5 KB, 下载次数: 8)

ss988 · 发表于 2011-11-22 10:07:30

楼上的理解有些差错，这个是向外加厚的。我把你的这个面向外加厚就不行了。不过还得感谢你的热心帮助，而且将做出的图都贴上来了。

sw2003x · 发表于 2011-11-26 20:48:33

本帖最后由 sw2003x 于 2011-11-26 20:56 编辑

5# ss988

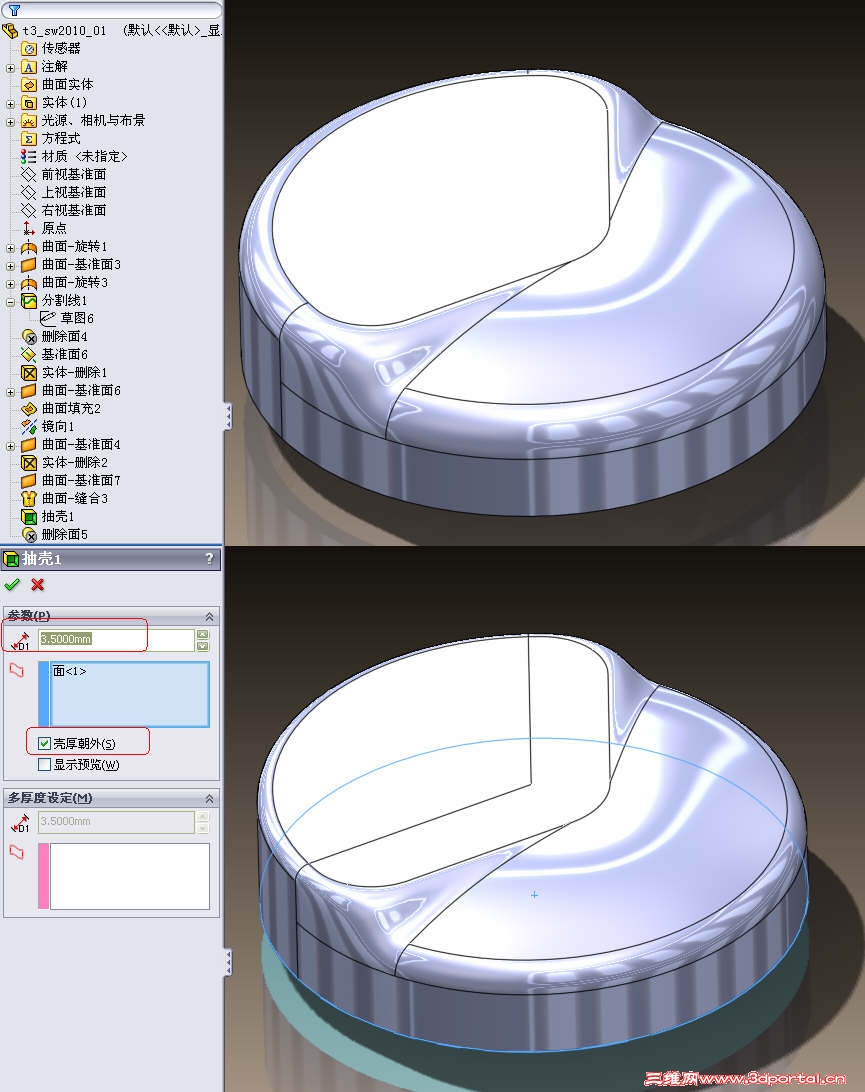

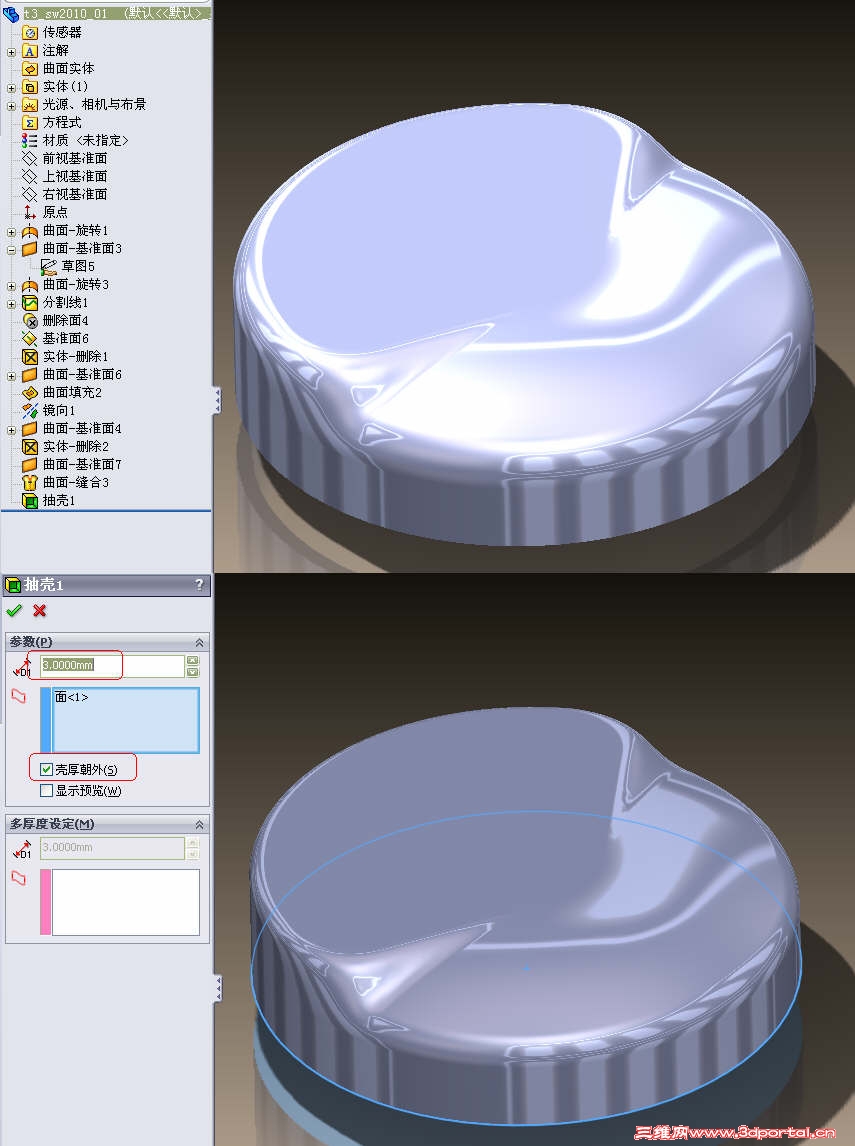

楼主这个零件大部分草图都没有完全定义，按你原来的形状标了尺寸，草图6原来的夹角大概是10°，改到13°就可以向外抽壳3.5

SW2010版文件

t3.5_sw2010_01.rar (532.5 KB, 下载次数: 13)

ss988 · 发表于 2011-11-28 12:12:50

楼主这个零件大部分草图都没有完全定义，按你原来的形状标了尺寸，草图6原来的夹角大概是10°，改到13°就可以向外抽壳3.57 e! o; J6 E- q j2 {3 \5 d
sw2003x 发表于 2011-11-26 20:48 http://www.3dportal.cn/discuz/images/common/back.gif

非常感谢！我要好好学习学习！

jah_cad · 发表于 2011-11-28 12:45:48

看来热心人还是多呀。

jaketangsin · 发表于 2011-11-28 19:33:21

草图的定义很重要，最近看到的一个很重要的技巧，从楼主的提问中深有体会

ss988 · 发表于 2011-11-28 21:41:13

草图的定义很重要，最近看到的一个很重要的技巧，从楼主的提问中深有体会
5 ?6 [) `( e& i: A* \) y: b6 ~jaketangsin 发表于 2011-11-28 19:33 http://www.3dportal.cn/discuz/images/common/back.gif

有什么重要的技巧，说出来分享分享！

jone_zhao · 发表于 2011-12-2 09:42:59

领教了，自己水平有限。

sheetworks · 发表于 2011-12-5 17:35:38

受益匪浅，
