请问如何直接由钣金特征制作该模型所显示的钣金

liweisky

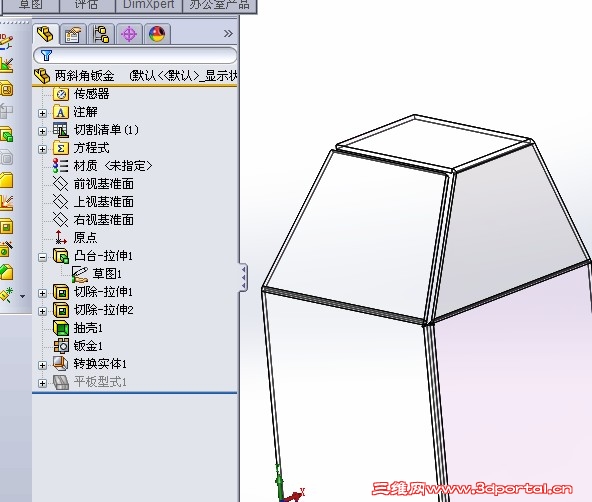

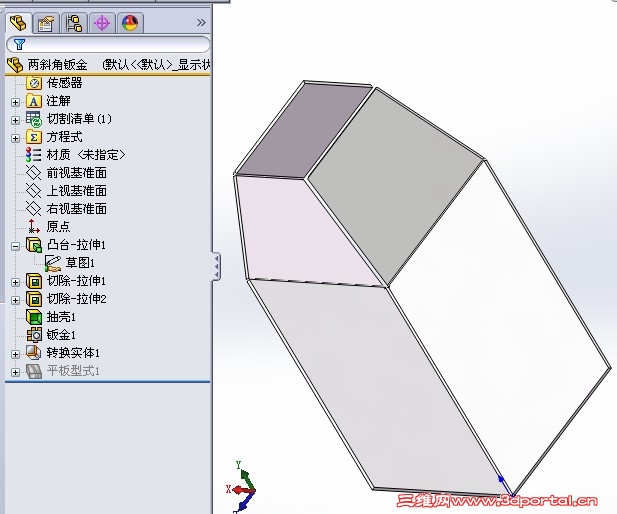

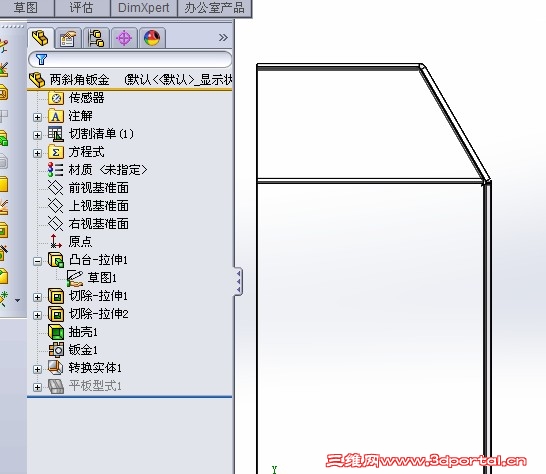

请问如何直接由钣金特征制作该模型所显示的钣金？

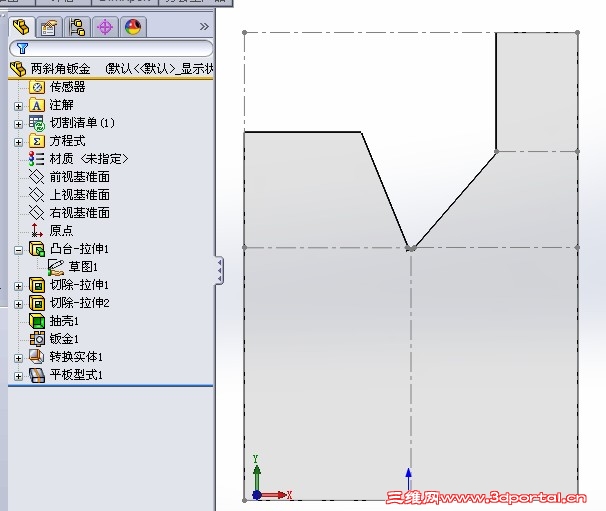

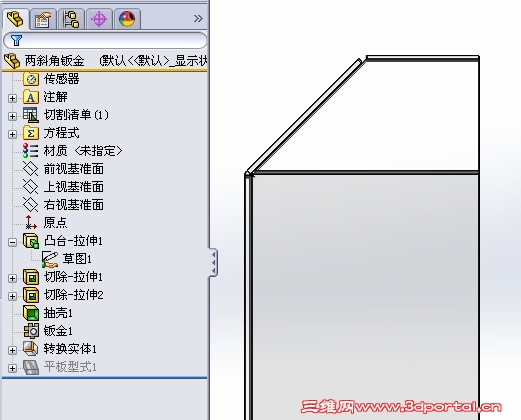

) R) j7 t. l: ?4 r/ R& N- B5 H两个角度一个为45°，一个为30°，自己折腾了一会，没能掌握方法，只好使用实体特征抽壳了再强制生成钣金
/ K2 B3 _% S( l/ R9 A
是否能直接使用SolidWorks的钣金建模的方式来生成该结构？

jmok520

7 Q) ?! m6 M9 G
. t1 F3 X1 V0 l: z2 V% V楼主的这个钣金一般在实际当中只能分两步加工，加工好后再焊接，
' P' s" I3 X2 k# v$ A我做了个版本SW2008的。
/ S9 Q( t" b/ h" g. Q0 ~' {& n
/ T4 P# E! s$ R4 h; h

0 ^+ |7 ?& r" p% ?; U& A BJ装配体.rar (206.39 KB, 下载次数: 23)

2011-11-18 16:25 上传

点击文件名下载附件

tkaycn

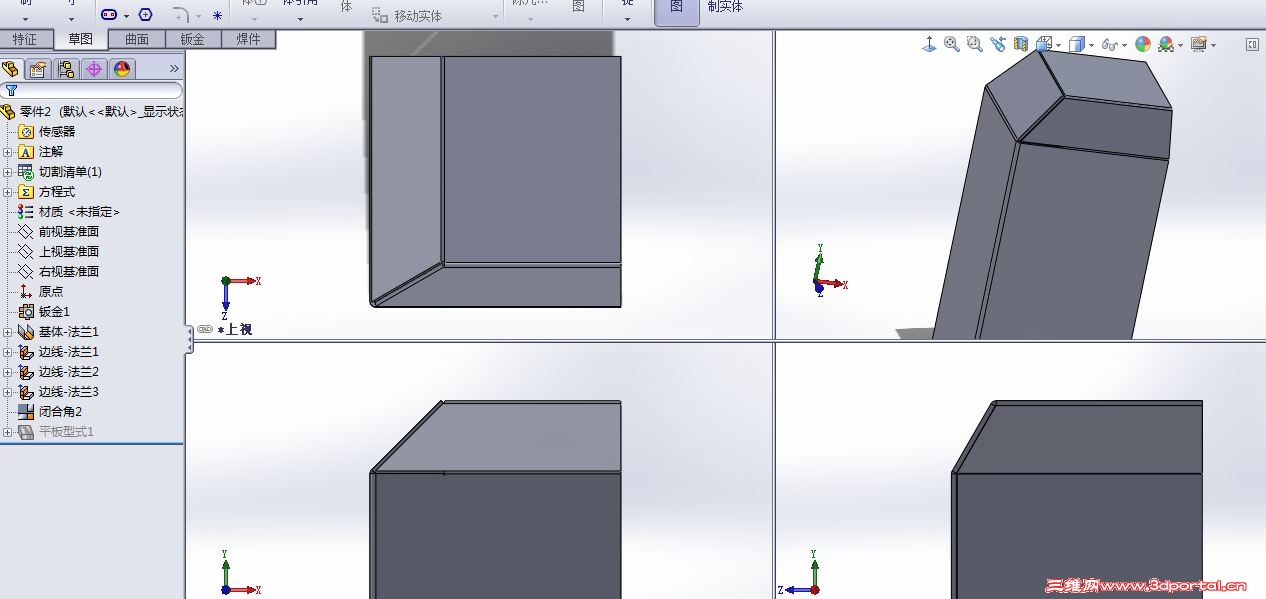

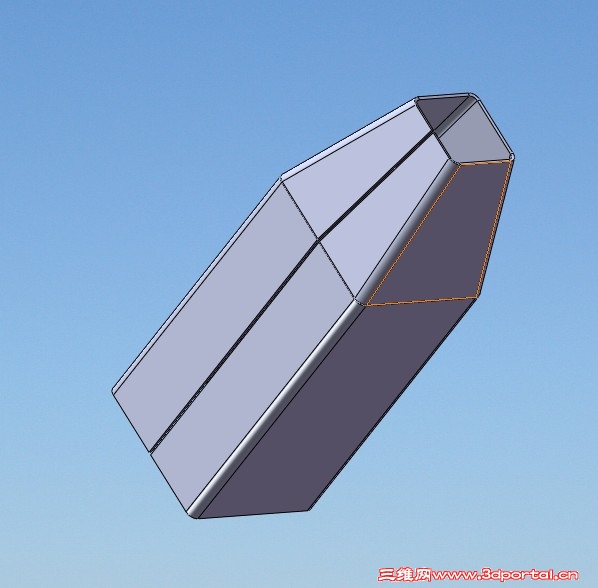

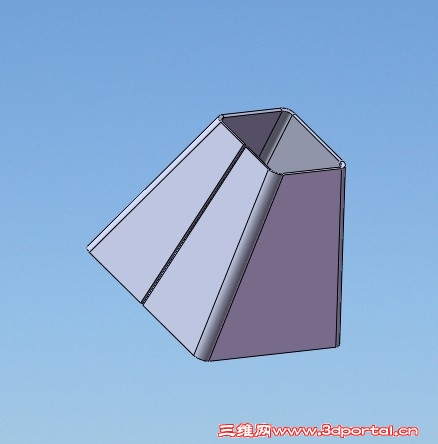

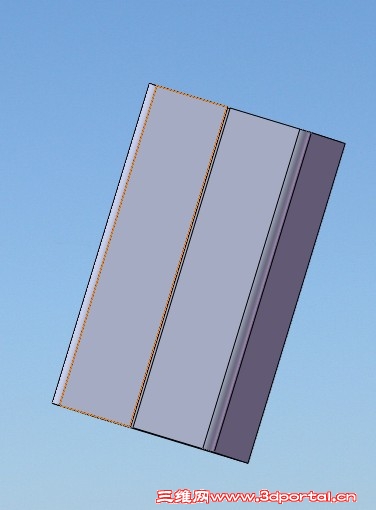

不知楼主是不是要这效果，

djyyub

2楼你好，你的方法在实际中是不行的，实际生产不是这样的。

liweisky

3# tkaycn

" f# t" y/ B; l( a是的是的，就是这样的，请问能发模型上来么？学习一下是如何做草图的

hatesnow

' \  J. R, J& j0 Q4 Q- D
应该可以用边线法兰做出啦，先用边线法兰拉出角度和长度，再编辑边线法兰的草图，编辑成自己需要的形状。
