|
|
发表于 2011-12-5 11:16:25
|
显示全部楼层
来自： 中国山东济南
Cr12型模具包括Cr12,Cr12MoV,Cr12MoV1等等,它们都属于高碳高铬钢,裂纹敏感性很强,有一定的焊接难度,常用于制作冷冲压模具.( a) V' i8 l4 Y$ }8 [
5 ]$ c: l5 ?/ M$ a1 v( L# f# L1 F
Cr12型模具在使用中常发生崩刃或断裂，普通的焊接材料焊接效果不佳。但是用万能303，MG600 等高韧性，高强度的钢焊条进行焊接维修,会使维修工作变的容易简单.
' t1 v1 E6 Q" ~5 z4 W+ Z2 V" J

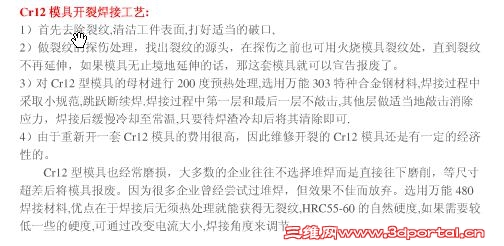

9 E8 c* `& q: C! Y, T m焊接工艺:首先去除裂纹,清洁工件表面,打好适当的破口,对Cr12型模具的母材进行200度预热处理,选用万能303或MG600焊接材料,焊接过程中采取小规范,即小电流,短焊道,低电弧,断续焊.焊接过程中不用敲击,焊接后也无须保温处理,只要待焊渣冷却后将其清除即可.
- S7 y; V. i) i7 P3 D
9 A) a% @8 R3 E* d由于重新开一套Cr12模具的费用很高，因此维修开裂的Cr12模具还是有一定的经济性的。6 ^+ L9 F; G/ E i2 z% W. O9 F% [
, [, n, c' q" x3 ~/ W) Z4 h" c+ P: `7 Y0 qCr12型模具也经常磨损，大多数的企业往往不选择堆焊而是直接往下磨削，等尺寸超差后将模具报废。因为很多企业曾经尝试过堆焊，但效果不佳而放弃。+ N# X1 X! m1 j" W
+ _0 x) R4 p& d4 _ Z. Z
焊接工艺:同上,只是要选用万能480或MG761焊接材料,优点在于焊接后无须热处理就能获得无裂纹,HRC55-60的自然硬度,如果需要较低一些的硬度,可通过改变电流大小,焊接角度来调节.
6 t3 f3 u; u# m+ K( E+ \! F8 A* ^0 U; S8 R G( d+ H
还有一种情况,对于裂纹比较深的,可以用抗裂性能好的焊接材料做过度层,表面施以硬度较高的硬面堆焊材料.两种焊接材料配合使用,可以达到更好的焊接效果. |
|
发表于 2011-11-30 18:07:53
楼主
