工程图中如何正确显示阶梯剖与旋转剖的混合剖面？

xiaoding1978 · 发表于 2011-12-8 22:30:12

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 xiaoding1978 于 2011-12-8 23:10 编辑

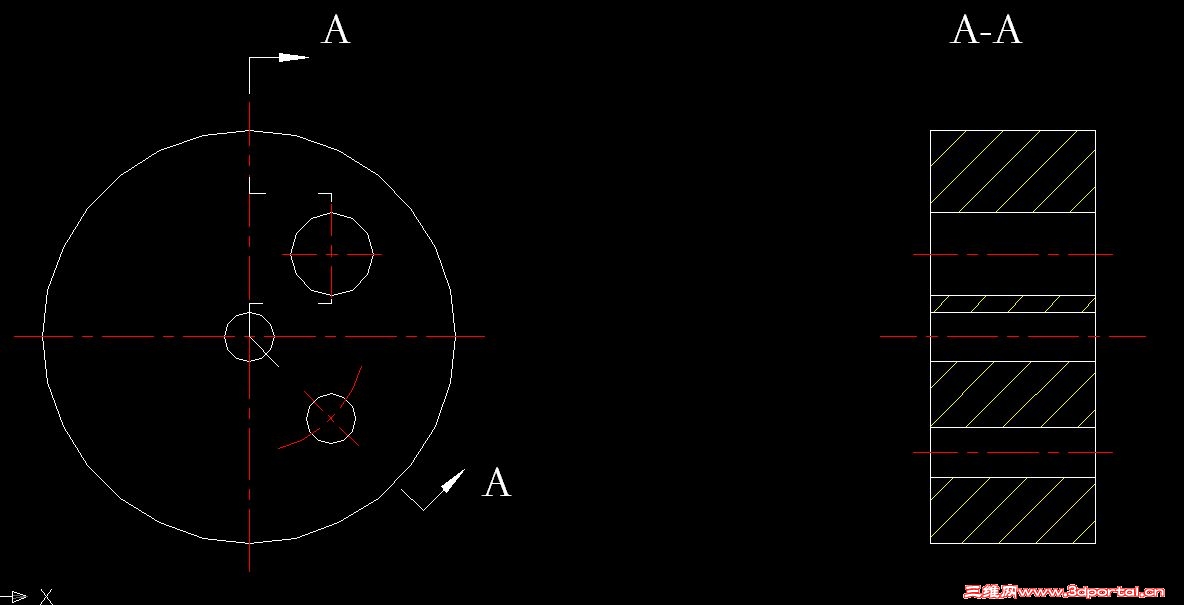

如题，怎样画出如下视图（CAD绘制的）？还有，能否作出符合国标的剖面折线？这里我说的剖面折线是左视图中标记A-A剖面的折线。国标里是用短粗、不连续的折线标识剖面位置，而PROE里是用连续折线来标识了。

我怎么只能做成下图这样的？感觉剖视图很不对啊~

先谢谢了！

ganyiwei · 发表于 2011-12-8 22:36:48

你那样的剖法就是乱来，完全没意义，正确的是通过3圆心的2折线，
你那个剖面线是可以修改密度，角度的，双击剖面线就有选项修改。

xiaoding1978 · 发表于 2011-12-8 23:08:31

你那样的剖法就是乱来，完全没意义，正确的是通过3圆心的2折线，
# k% U2 O' l2 F/ l4 D1 O/ W( i! P你那个剖面线是可以修改密度，角度的，双击剖面线就有选项修改。
/ ^1 J) ?% b) Hganyiwei 发表于 2011-12-8 22:36 http://www.3dportal.cn/discuz/images/common/back.gif

不会没意义的，上图只是一个示例而已。
另外，我说的剖面折线不是右视图中的剖面线，而是左视图中标记A-A剖面的折线。国标里是用短粗、不连续的折线标识剖面位置，而PROE里是用连续折线来标识了。
谢谢！

qq641966607 · 发表于 2011-12-11 17:16:26

没怎么看明白

ganyiwei · 发表于 2011-12-11 20:46:46

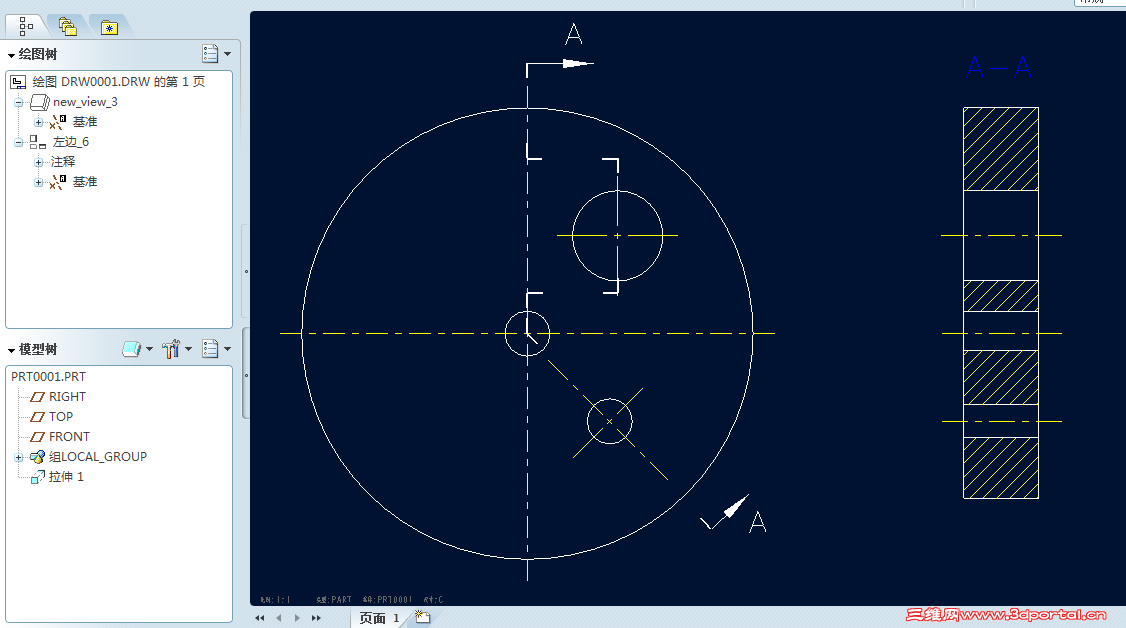

原来你说的是指那个，对于proe 来说一点问题都没有。

q542748861 · 发表于 2011-12-11 22:02:30

ganyiwei说对了，  你那个剖就错了。
   这台电脑没装 proe    我估计你是剖了2次以上。
选择提示  要进入一个草绘平面的，  然后画A-A 阶梯剖的  。

ganyiwei · 发表于 2011-12-11 22:48:40

本帖最后由 ganyiwei 于 2011-12-11 22:51 编辑

只剖一次就能实现。。。。为什么要剖2次以上。。？

楼主问的是剖面线如何用短粗、不连续的折线标识，其他问题已经不在重要了。

xiaoding1978 · 发表于 2011-12-21 00:23:19

原来你说的是指那个，对于proe 来说一点问题都没有。# j' A w }. U+ d5 a
ganyiwei 发表于 2011-12-11 20:46 http://www.3dportal.cn/discuz/images/common/back.gif

高手啊，如何做到的呢？能否传个源文件？我初学proe，很多地方不懂，敬请指教，谢谢！

另外，要去掉多显现的线，我搜了一下，应该设置“show_total_unfold_seam” 为 NO。但我的配置文件是从别人处拷的，却不能改动，如下图：

请问如何能改动此项？

zhhayu · 发表于 2011-12-21 09:25:22

ganyiwei做的哪个图下面没有做旋转,所以此问题还没有完全解决.

ganyiwei · 发表于 2011-12-21 21:42:37

我建议还是按标准画图，做2条通过两圆和中心的连线，利用旋转剖切。
“show_total_unfold_seam” 为 NO，看你的配置文件有问题，你还是自己建立一个吧，

wulianjie032 · 发表于 2013-1-17 10:22:31

zhhayu 发表于 2011-12-21 09:25 static/image/common/back.gif
. q$ O3 j& {; [ X9 z; z. P: aganyiwei做的哪个图下面没有做旋转,所以此问题还没有完全解决.

正解。
旋转剖没有展开的。
