Solid Edge钣金轮廓弯边实例纠错

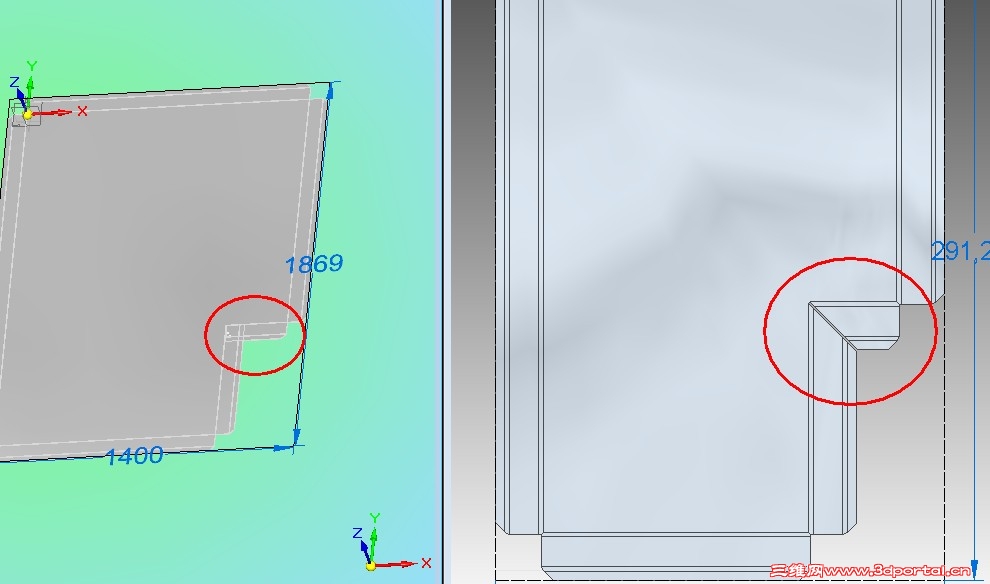

有会员求助此钣金件上，那两个拐角如何处理右上角的简单，Solid Edge能直接处理。但左边的就有点纸上谈兵了，就楼主当前这个样子都是折不出来的，因为折起来的就要展的开。现实中真要做成这样子估计只能焊接一块上去了。

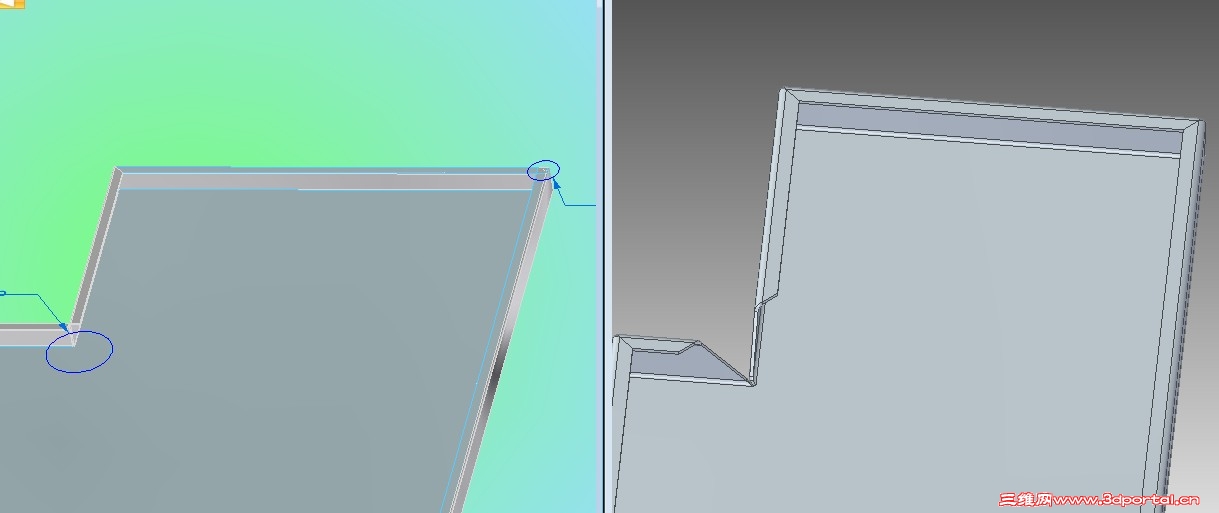

这才是Solid Edge的正确做法。
可以展开来对比。
原来的那个有重叠。

大有茗堂 · 发表于 2012-3-11 10:41:57

上传视频附件1－2

大有茗堂 · 发表于 2012-3-11 10:42:39

上传视频附件3-4

大有茗堂 · 发表于 2012-3-11 10:43:51

上传视频附件5-6

大有茗堂 · 发表于 2012-3-11 10:44:21

上传视频附件7-8
