[讨论] AutoCAD 2013 新命令、新技巧专题

[复制链接]
唐昕晨
发表于 2012-4-1 12:13:43 | 显示全部楼层 |阅读模式 来自： 中国广东汕头

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 唐昕晨 于 2012-4-2 09:11 编辑 7 m0 X0 g. R/ [3 R( n6 A6 _' N  e) g
6 i8 p6 P  ~# x, C1 [9 O$ k8 w
AutoCAD 2013 新命令、新技巧专题
+ E- l: k& h$ F- [7 a- a
AutoCAD 2013中文版已经问世，为使广大用户对新软件的了解，
3 W% }% {7 [) J6 d$ u+ V# P. E欢迎各朋友新自己的使用心得，使过程中发现的新命令，新技巧与大家分享。: B8 B% c% D& X7 @
0 z1 n$ h# ]4 `. B) e% Y) Z
+ |0 i! H1 A  R3 k3 y' I# ?4 r
共享加分，禁止闲聊！
: w# ~" M6 R" f  |! j' {/ J

/ v4 S; |* N8 X8 J0 l3 f6 H  s5 e( F  S# B0 q, B% [; G% [. P

  K$ q2 R7 W- C! f, F! s& ~# {. x7 k0 C! s% C  e* {( K" m
0 y3 d. \! T) [# }
9 O+ `7 D* W1 U( |+ j7 M

  J$ V# L+ P9 s

评分

参与人数 1三维币 +10 收起 理由
2005llnn + 10 发起技术讨论

查看全部评分

回复

举报

唐昕晨
 楼主| 发表于 2012-4-1 12:42:32 | 显示全部楼层 来自： 中国广东汕头
本帖最后由 唐昕晨 于 2012-4-1 12:53 编辑
8 X2 U( _! P2 j# P: ~* U+ {) T' C" i& @

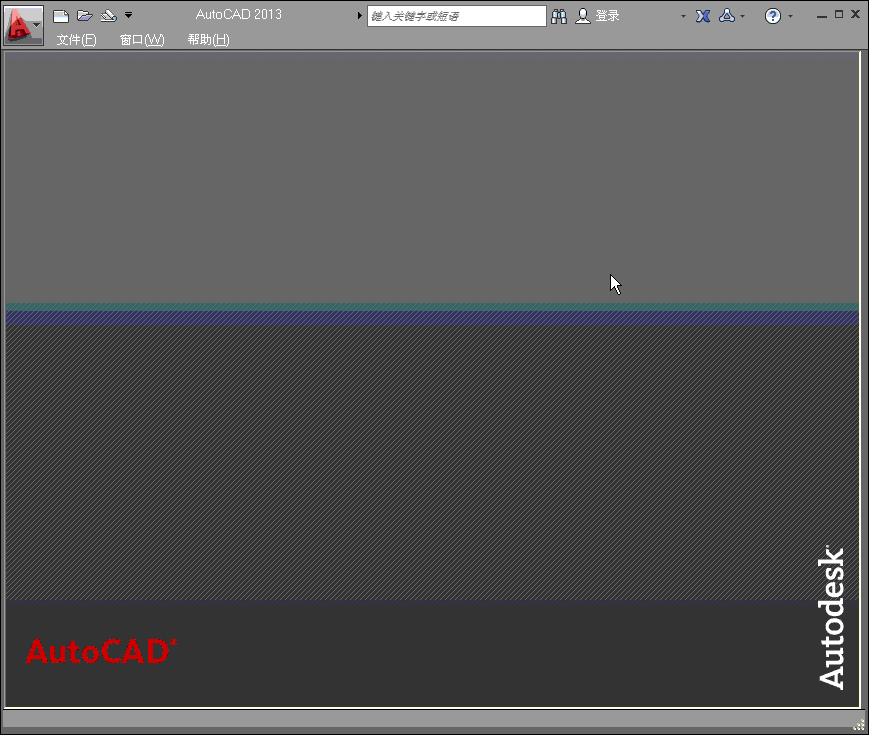

+ |: g# f$ c/ y) V0 u新命令：“文件”-“将布局输出到模型”. N3 g3 p  r% x( N: [: V

4 E! z) Y5 A! g6 a' Q5 h% y: c' O6 S
6 w# W; X- J4 z- k; D
对于有些用户，在模型空间里面绘制图形，然后到布局里面标注，两个空间的对象互不干涉，新命令“将布局输出到模型”，能把布局里所显示的对象，转到模型空间并保存成新的图纸。
回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2012-4-1 12:55:10 | 显示全部楼层 来自： 中国广东汕头
新命令：“文件”-“DWG转换”
( Q( u6 O$ U5 \3 K& {% Q3 t7 ~3 X, j, K9 \
此命令能在位转换高版本的格式为低版本格式，不需要向以前得采用另存为的方式。
回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2012-4-1 14:00:22 | 显示全部楼层 来自： 中国广东汕头
本帖最后由 唐昕晨 于 2012-4-1 14:45 编辑 , k3 M. z6 S5 \3 g- g' k8 g

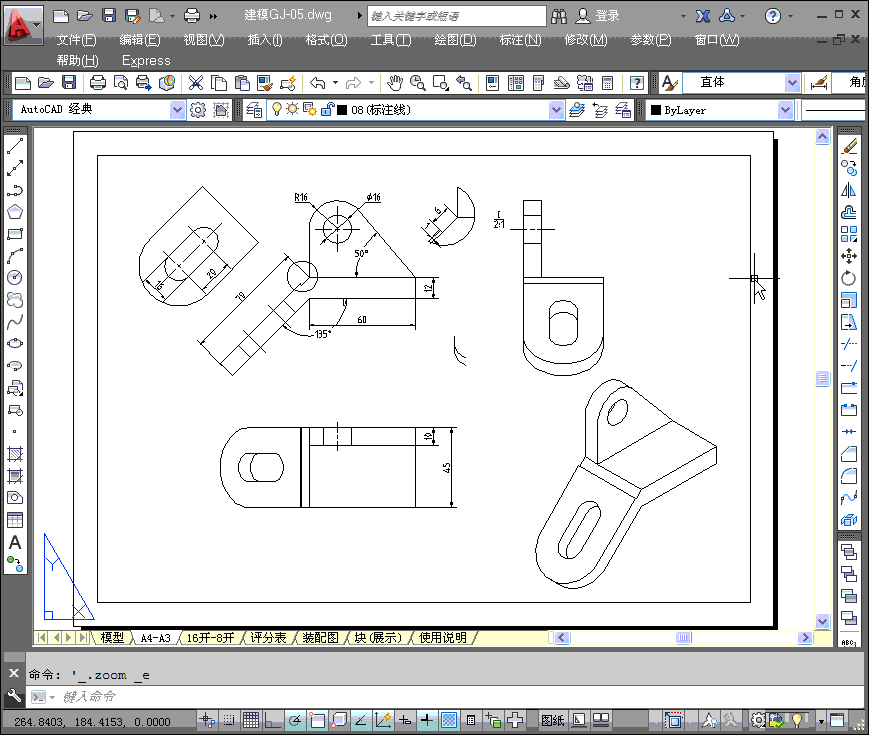

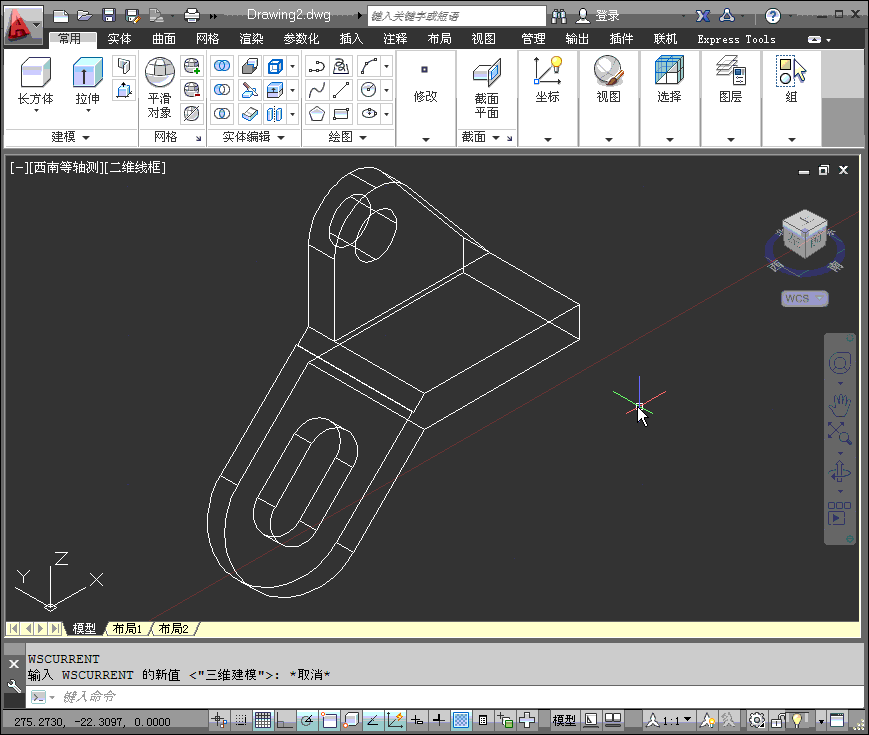

5 \8 A% |5 F+ x& ?( E+ ~新命令:“布局”-“基础”-“从模型空间”
* ?8 @" R* u' Q! K之前在2012版本中只能从Autodesk inventor 建立基础三视图，现在可以通过AutoCAD2013，将DWG图纸从模型空间建立基础三视图，而且还可以同步更新3D模型与三视图预览显示。
! P" p8 C- {  b6 I8 U2 V9 x. V且还能直接生成“全剖”、“半剖”、“阶梯剖”、“旋转剖”、“局部放大”图等。
回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2012-4-1 14:14:03 | 显示全部楼层 来自： 中国广东汕头
本帖最后由 唐昕晨 于 2012-4-1 14:45 编辑 2 j  d7 x0 g  y$ \9 ~. J% l
/ l+ @. {8 h, ?  w
全新的命令行显示功能。
回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2012-4-1 14:23:52 | 显示全部楼层 来自： 中国广东汕头

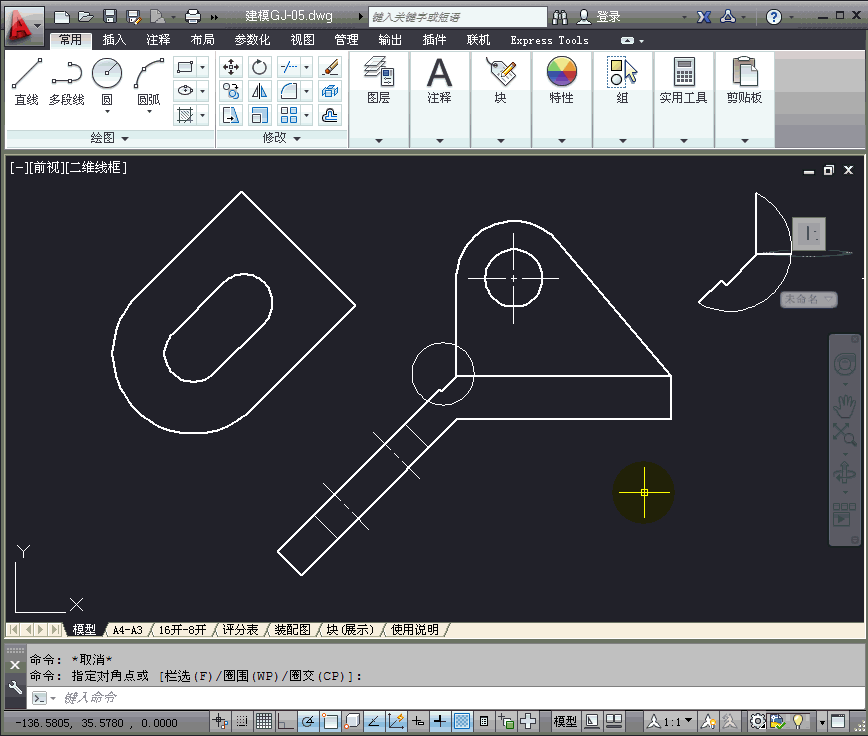

画布内特性预览6 ~# |- l. t; `# ^

" T1 \: Y3 w4 V) N" C
) E+ ]2 }' X* B' I: ^: \# `3 p用户可以在应用更改前动态预览对对象和视口特性的更改。例如，如果您选择对象，然后使用“特性”选项板更改颜色，当光标经过列表中或“选择颜色”对话框中的每种颜色时，选定的对象会随之动态地改变颜色。
5 p) ]; u: P! @0 t
当您更改透明度时，也会动态应用对象透明度。
预览不局限于对象特性。会影响视口内显示的任何更改都可预览。例如，当光标经过视觉样式、视图、日光和天光特性、阴影显示和 UCS 图标时，其效果会随之动态地应用到视口中。
您可以使用新的 PROPERTYPREVIEW 系统变量控制特性预览行为。也可以在“选项”对话框中访问。
回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2012-4-1 14:44:44 | 显示全部楼层 来自： 中国广东汕头

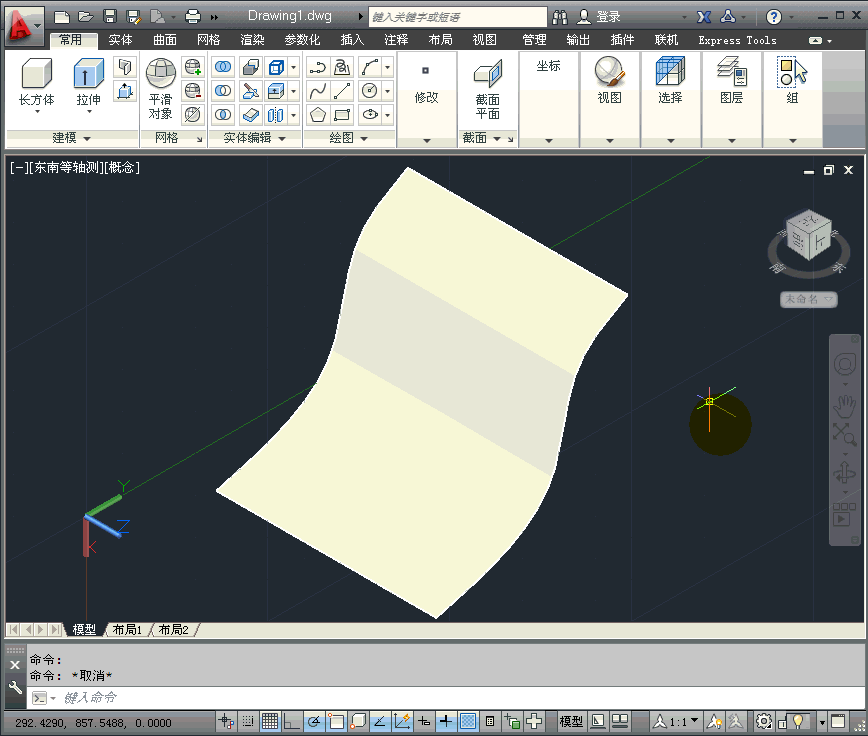

命令：曲面-曲线-提取素线。
& W/ J) l- w' v! R% W7 b+ @/ U. W! n. O. [8 w
此命令能在自由曲面绘制U和V方向的素线，以及样条曲线。3 q, g6 E* x* m! B" z; N  K
回复 支持 反对

举报

sangsfq
发表于 2012-4-1 16:07:17 | 显示全部楼层 来自： 中国天津
我装了  为什么没有 Express Tools 项？
回复 支持 反对

举报

wwwzzzvvv
发表于 2012-4-2 08:06:02 | 显示全部楼层 来自： 中国安徽蚌埠
我装了  为什么没有 Express Tools 项？4 P% d0 b. k5 P3 e. ~
sangsfq 发表于 2012-4-1 16:07 http://www.3dportal.cn/discuz/images/common/back.gif

! [+ r$ ~- e% b. U9 B* b  ?4 B5 g4 r控制面板—添加删除—AutoCAD 2013 更改—添加或删除功能—Express Tools项前勾选—更新—打开软件看看吧……

评分

参与人数 1三维币 +5 收起 理由
唐昕晨 + 5 应助

查看全部评分

回复 支持 反对

举报

sangsfq
发表于 2012-4-3 09:05:42 | 显示全部楼层 来自： 中国天津
控制面板—添加删除—AutoCAD 2013 更改—添加或删除功能—Express Tools项前勾选—更新—打开软件看看吧……
+ N, l! q! ^' ]* Hwwwzzzvvv 发表于 2012-4-2 08:06 http://www.3dportal.cn/discuz/images/common/back.gif

: ?% i. j) g  H8 ~3 x  `% s( K2 O/ r
OK了  谢谢高手指点
回复 支持 反对

举报

caaazf
发表于 2012-4-3 22:13:52 | 显示全部楼层 来自： 中国北京
期盼了多年的投影功能终于让用了，这下基本上可以脱离MDT了
回复 支持 反对

举报

renweidave
发表于 2012-4-4 04:34:10 | 显示全部楼层 来自： 中国河北保定
越来越牛了
回复 支持 反对

举报

xingshuo
发表于 2012-4-5 19:56:11 | 显示全部楼层 来自： 中国河北唐山
我的面板怎么没有你的那么丰富啊。比如4楼的那个布局选项卡，我怎么只有两项啊，而你的却那么多。
回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2012-4-5 20:46:32 | 显示全部楼层 来自： 中国广东汕头
我的面板怎么没有你的那么丰富啊。比如4楼的那个布局选项卡，我怎么只有两项啊，而你的却那么多。7 j5 o2 V4 L5 Q% o* p7 v
xingshuo 发表于 2012-4-5 19:56 http://www.3dportal.cn/discuz/images/common/back.gif
% I  u' ^8 }; u4 e' g9 a

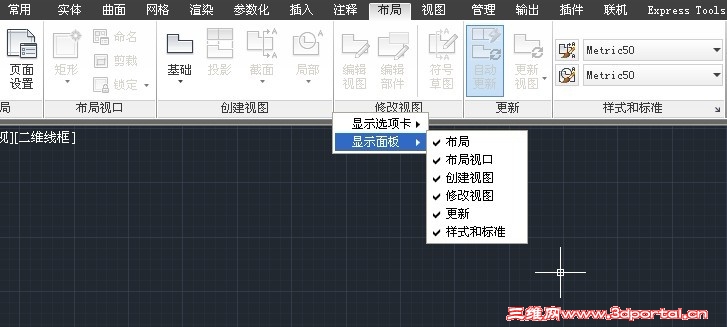

) @1 H$ E- d7 ^8 `; V你在面板上右键，如图，可以选择。

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 应助

查看全部评分

回复 支持 反对

举报

chenlt845
发表于 2012-4-5 21:23:17 | 显示全部楼层 来自： 中国陕西西安
楼主,2013CAD二维可以保存为图片格式么?
回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2012-4-5 22:06:01 | 显示全部楼层 来自： 中国广东汕头
楼主,2013CAD二维可以保存为图片格式么?
5 O+ m! a" i4 U/ [chenlt845 发表于 2012-4-5 21:23 http://www.3dportal.cn/discuz/images/common/back.gif
# E$ s+ X3 k$ g! J  x$ d5 o3 a

0 d8 h, [% F$ \- [6 {7 }4 X- @保存为图片在CAD的每个版本里都可以。
回复 支持 反对

举报

gaoweihe
发表于 2012-4-6 08:10:16 | 显示全部楼层 来自： 中国陕西西安
CAD在三维上改进，而在二维上没有太大的起色
回复 支持 反对

举报

judyyai
发表于 2012-4-6 09:19:38 | 显示全部楼层 来自： 中国台湾
17# gaoweihe ' r1 b9 B1 a% z' b$ D6 l# h

/ e( b  [5 R0 c+ A4 b还是有 就我所知: i$ R3 L* z5 D
: k, G  M, d1 z
关联阵列增强，可以即时建立及预览物件复本，并以等距的矩形、环形或路径阵列排列。另外保留了旧式「阵列」对话方块（ARRAYCLASSIC指令）
& S, {) {! C0 u- j
6 Y1 B( }  R- N9 ?/ [- \属性预览可以即时查看，使用者对于物件的设定，如变换颜色可以即时预览变化7 _3 k1 b4 ~; o

% H2 x' @& Q) z' ~% R用户使用界面增强，其中包含了填充线（HATCH）、文字删除线、外部参考路径

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 技术讨论

查看全部评分

回复 支持 反对

举报

cookoo001
发表于 2012-4-6 18:20:43 | 显示全部楼层 来自： 中国湖南长沙
我装了  为什么没有 Express Tools 项？
/ c+ |7 L' C' v- X4 e+ J# Ssangsfq 发表于 2012-4-1 16:07 http://www.3dportal.cn/discuz/images/common/back.gif
、( A2 f$ s9 i( u6 M! `7 a
在安装的时候，选择自定义安装，把EXPress Tools勾选上就行了
回复 支持 反对

举报

yueyunerfeng
发表于 2012-4-6 21:52:05 | 显示全部楼层 来自： 中国山东潍坊
楼主研究的很透彻啊，厉害
回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2012-4-6 23:37:51 | 显示全部楼层 来自： 中国广东汕头
本帖最后由 唐昕晨 于 2012-4-7 10:26 编辑
0 d7 d8 w( a) I! j) r$ y: f. j* X2 K1 Z; V1 }$ e

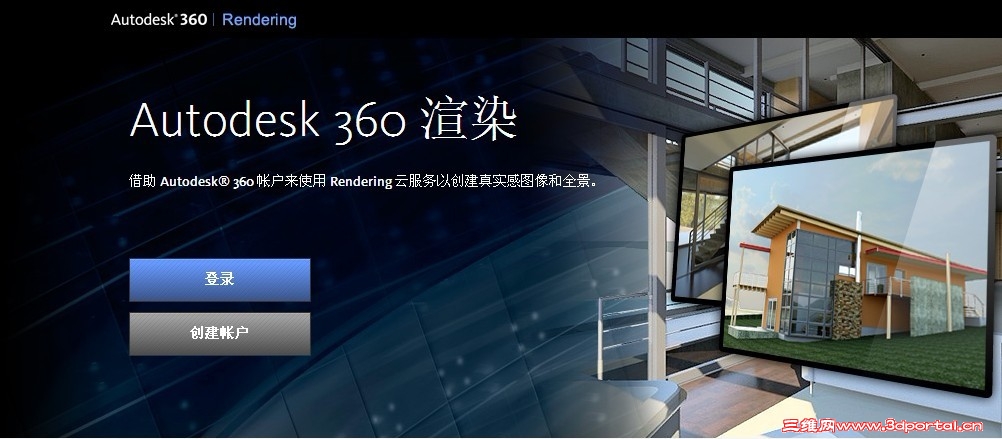

Autodesk 360 渲染
2 {% @1 F7 O- S) j/ E& ]; E' Rhttp://rendering.360.autodesk.com/index.aspx7 e1 s( C8 s( \1 V2 J
注册后登录，可惜这个Autodesk 360渲染只是试用，试用次数有限。
+ ]+ h6 X! q( I. y感觉效果不错，有兴趣的朋友可以试下。2 B- [3 n  m% g* @8 O3 P* v3 g
6 V) i$ \- S! \, I  X$ O( g
7 A7 T5 y' \% C7 J5 _Autodesk 360 渲染效果：1 X7 h; G+ Y& _, P
2 X3 B  k5 a' g! e! P6 j0 W3 D* i- a7 I# |9 ]7 w' O" Q9 o) _
AutoCAD 直接渲染效果：/ h/ q( N6 a. V8 A/ C( @
360.png 6 U" a  f1 m* _  _0 S  B

6 e: L, M. p2 f9 C% U- ^0 n  F 渲染测试.png
" c* V5 ?* M3 ~$ ~, s4 {6 _
& _! H( {$ z! b( aDWG渲染模型：

autocad 360.dwg

276.04 KB, 下载次数: 2
回复 支持 反对

举报

jsjjhxh
发表于 2012-4-7 20:46:04 | 显示全部楼层 来自： 中国江苏泰州
学习了。不错不错。
回复 支持 反对

举报

cncuser
发表于 2012-4-7 21:23:02 | 显示全部楼层 来自： 美国
回复 支持 反对

举报

whirly
发表于 2012-4-9 15:12:33 | 显示全部楼层 来自： 中国广东汕头
很好很强大~~
回复 支持 反对

举报

judyyai
发表于 2012-4-14 15:21:55 | 显示全部楼层 来自： 中国台湾

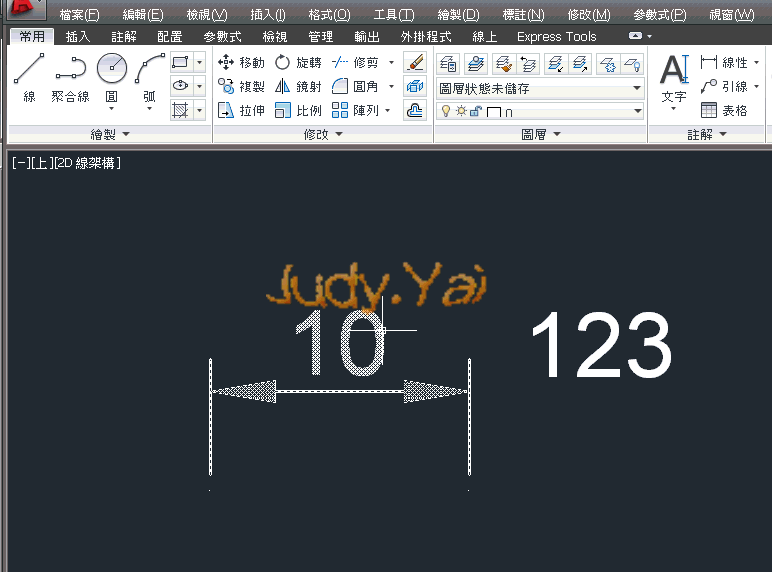

标注文字与多行文字(mtext)( {: V1 e2 B) C) b0 n0 @
新增删除线功能选项3 c5 Z# _$ z8 p7 M6 g9 S
如图" ~5 {: K% l5 X( g3 ]- k

评分

参与人数 1三维币 +5 收起 理由
唐昕晨 + 5 分享

查看全部评分

回复 支持 反对

举报
