sw工程图内如何显示任意角度3D图

dugqcad · 发表于 2012-4-4 15:26:07

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请帮忙告知在sw工程图内如何显示任意角度3D图

NC@jiang@nan · 发表于 2012-4-4 15:37:50

先把模型转到你需要的角度，然后做工程图的时候，插入模型视图，在右边选择“当前视图”就OK了

dugqcad · 发表于 2012-4-4 15:57:50

本帖最后由 dugqcad 于 2012-4-4 16:20 编辑

多谢2楼！试后很好。再问：显示的3D轮廓线怎样改细？

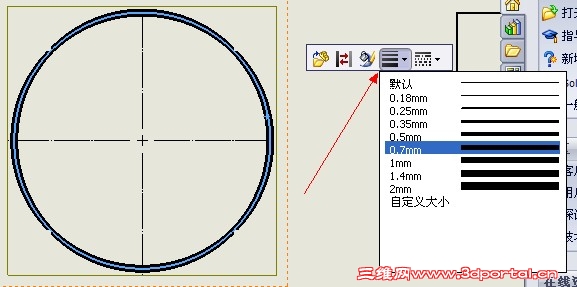

SW0605 · 发表于 2012-4-4 18:19:22

NC@jiang@nan · 发表于 2012-4-4 21:06:07

2022470- R7 Z( X8 b+ q! D/ t" n0 h# ?
SW0605 发表于 2012-4-4 18:19 http://www.3dportal.cn/discuz/images/common/back.gif

这个是不是有点答非所问了？

fushuixiu · 发表于 2012-4-4 21:25:51

本帖最后由 fushuixiu 于 2012-4-4 21:28 编辑

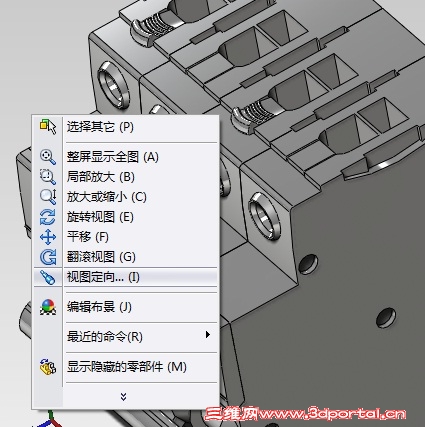

1.旋转视图到你要的位置，在任意空白位置右击，出下1图，选择视图定向。

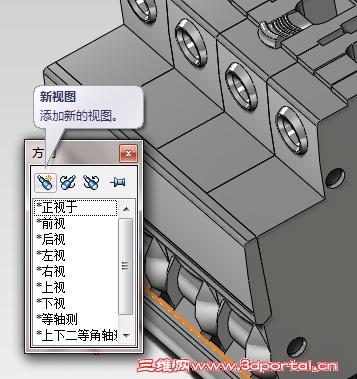

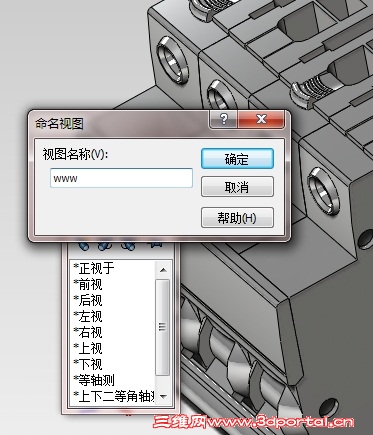

2、在视图定向对话框中选择新建视图，并命名为www视图后。

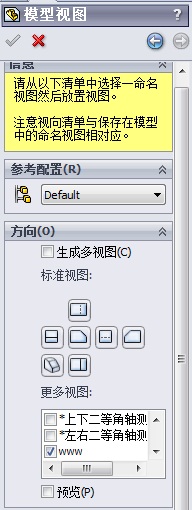

3、在转成工程图中就会出现刚刚命名的www视图，就可以直接插入了。

sl1060mt · 发表于 2012-4-5 21:42:33

学习了谢谢

NC@jiang@nan · 发表于 2012-4-6 08:36:49

1.旋转视图到你要的位置，在任意空白位置右击，出下1图，选择视图定向。- Y2 s/ Q+ h. [; J+ k' o7 L5 D/ l
2、在视图定向对话框中选择新建视图，并命名为www视图后。
: c" t. S9 h. A: o1 F( H3、在转成工程图中就会出现刚刚命名的www视图，就可以直接插入了。
- R8 T& N8 }+ X3 A% I& h; M4 R& Tfushuixiu 发表于 2012-4-4 21:25 http://www.3dportal.cn/discuz/images/common/back.gif

不用这么麻烦吧？直接在工程图时选“当前视图”就OK了

fushuixiu · 发表于 2012-4-6 21:04:38

8# NC@jiang@nan
如果你要选n个不同角度视图，你又当如何呢？

xftqb · 发表于 2012-4-7 17:28:58

二楼方法很好用！学习了，平时没注意这个选项！

NC@jiang@nan · 发表于 2012-4-7 18:30:40

8# NC@jiang@nan
1 `5 r5 e9 S, j1 h( e! B! n如果你要选n个不同角度视图，你又当如何呢？( U. i% w7 ^) q4 Z9 v
fushuixiu 发表于 2012-4-6 21:04 http://www.3dportal.cn/discuz/images/common/back.gif

那你就多转两次模型到你需要的角度就OK了呀。转一下，总比你这个又要转又要保存视图方向来得快吧？

dugqcad · 发表于 2012-4-8 11:17:26

谢谢二楼！有爱心有耐心有知识你肯定是个有才华的年轻小伙。

auqf003 · 发表于 2012-4-8 16:26:16

又学习了一个方法！

wangjingguo · 发表于 2012-8-17 09:42:24

学习了谢谢
