《关于数控车床》数控车床编程时绘制平面图还是实体图？

zmy900527

数控车床编程，是绘制平面图还是实体图？具体有什么讲究？
% F# n' O8 q4 Z% z* R2 G
还有那个刀具路径里的视图分别什么意思，需要怎么设置？《有图>
7 i. m( M3 [/ v: l! O- K! b

3 V# h. f3 J) }  k) J3 M* K5 {5 W, j' c

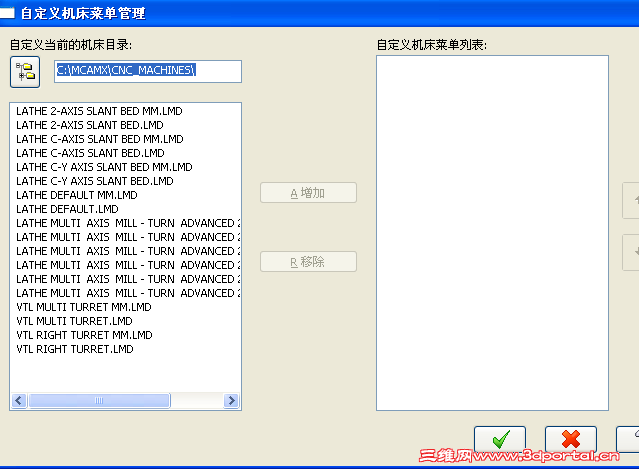

车床加载需要加载哪个呢，还是默认就可以？有图

, b% ]$ m! f( O/ c+ t9 t1 ^. o
/ c$ B, r4 H4 C4 Y6 }& D
6 r7 S& {; G# {) z


) y6 {+ q5 A) e- u' l" o
. \- |! B, h6 e( L8 H
我是一个地地道道的新手，请详解。谢谢

zhuyi0829

去买书去，这个问题涉及很多的，无法在这里给你一一的解释

0203cj

是绘制平面图还是实体图？具体有什么讲究？
实体也要线来 建模 吧 所以线是必须的
但是作实体切割演示的时候 可以加入实体 更加符合实际切削
  e  j( q* t& E6 q2 h* ?一般选择线 足够了

根据我了解的情况来看 ，大部分情况在不考虑刀补的时候 我们采用系统默认设置就可以了
/ i5 l9 Q  r0 s! g但是对专机要依据 机床 分别考虑了
9 ]3 e+ O: k* c/ y: I$ C好像低端的系统 如GSK 928 好像G02 G03的笛卡尔坐标系 判断好像和我们默认的是反的

你 最好把你涉及的机床说下 ，一般像fanuc用默认的就好了
朋友建议买本MASTERCAM车床的基础书

zmy900527

谢谢两位。
) ^7 s2 i3 Q: m; x$ l- D6 m书我也买了，教程我也下载了好几部，可是都没有车床这部分的详解。
, \0 b7 K5 J4 T( K9 M$ b& y我是刚接触软件编程，所以太广了也看不明白。
. n7 N% Q6 n# T/ g# _0 k, @8 f我们用的fanuc前置刀架直径编程的。
3 I4 ?8 [) K! d- D+ G5 Y0 L

5 a4 f$ G/ @4 K% N: k你们有MASTERCAM车床的资料吗？

wcwtnui

直接用二维线编程。。车床的书的确很少。只有自己多试试了，我也在摸索中。。。

zhgp_713

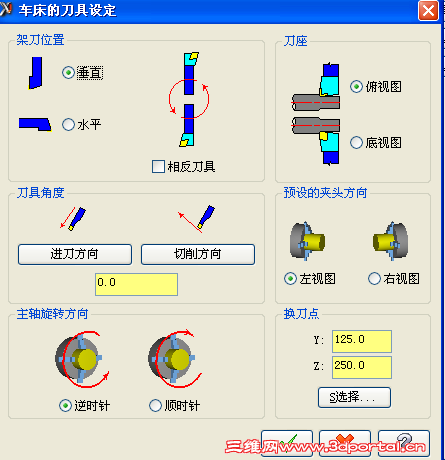

你好，我也是前刀架。你的那个设置图我也研究过，选好刀架位置。刀杆方向有时得先选刀杆，再有把卡盘旋转方向选好，反复的调一下。我也下载了一些教程，我们交换一下？ 4# zmy900527

wz_111

呵呵，我正在写这方面的书，到时候捧场哈！

7 H6 v& Z. w' T, y编一般的车床的程序只需要平面图就可以了，若你画了实体图，那么mc里面有个功能（菜单栏-—轮廓边界）可以将实体的外轮廓截取出来再进行刀路的编制。

选择前置刀架还是后置刀架，这都没有关系啦，关键是你的程序，这只是给我们看的。

wap3927a

我在网上买了张碟，你可以上当当网看下
