居然有看不懂的图纸啊！丢人呐！

mkyoung · 发表于 2012-5-16 14:11:58

您需要登录才可以下载或查看，没有帐号？注册

x

给看看啊！

inuyasha_pw · 发表于 2012-5-16 17:18:09

你的图纸应该是三维的吧？你说的看不懂是哪方面？

未济 · 发表于 2012-5-16 17:26:33

很好看啊，有难度吗？说下

2374 · 发表于 2012-5-16 19:31:11

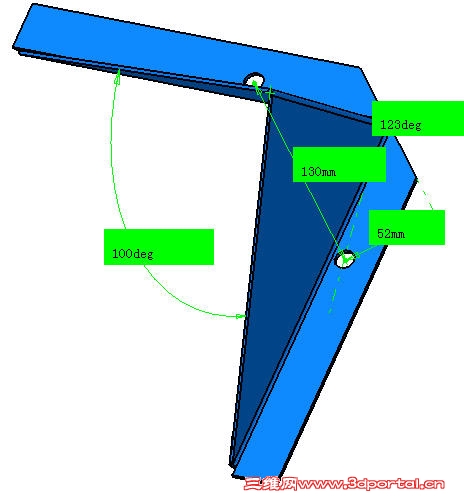

左下角是这个图的三维，不知道是哪国的标准画法

仿真 · 发表于 2012-5-16 20:06:06

左下角的是等轴视图，再投图时候你会看到那个选项的

nns · 发表于 2012-5-16 21:36:01

孔的尺寸没弄明白。

SXFZGQYX · 发表于 2012-5-17 10:35:41

很清楚的呀！

一夜孤舟 · 发表于 2012-5-19 08:09:32

一般看图的时候，除了关键尺寸，最重要的还是脑中有产品的“三维”实体图。对于一般复杂的零件看起来就简单多了。

汉卫 · 发表于 2012-5-19 08:25:34

图中已有一个三维图形，再加上四个视图，表达很清楚

小宝好 · 发表于 2012-5-25 10:16:29

看懂图纸的关键是思维，在大脑中想出实物模型。

spa_tie · 发表于 2012-6-9 13:06:22

还好我看的懂　嘿嘿

xucy2005 · 发表于 2012-6-10 15:09:54

我也没看懂

xuyu · 发表于 2012-6-12 16:52:02

还好能看懂

openmonth · 发表于 2012-6-12 21:09:07

有点难

headchen · 发表于 2012-6-14 14:59:37

怎么不画展开图啊。

hu_lin · 发表于 2012-8-9 18:37:50

第三象限投影，不太习惯

junguaizi · 发表于 2012-8-14 17:28:59

xinshou 不懂噢。。。

zsc666 · 发表于 2012-8-14 20:46:23

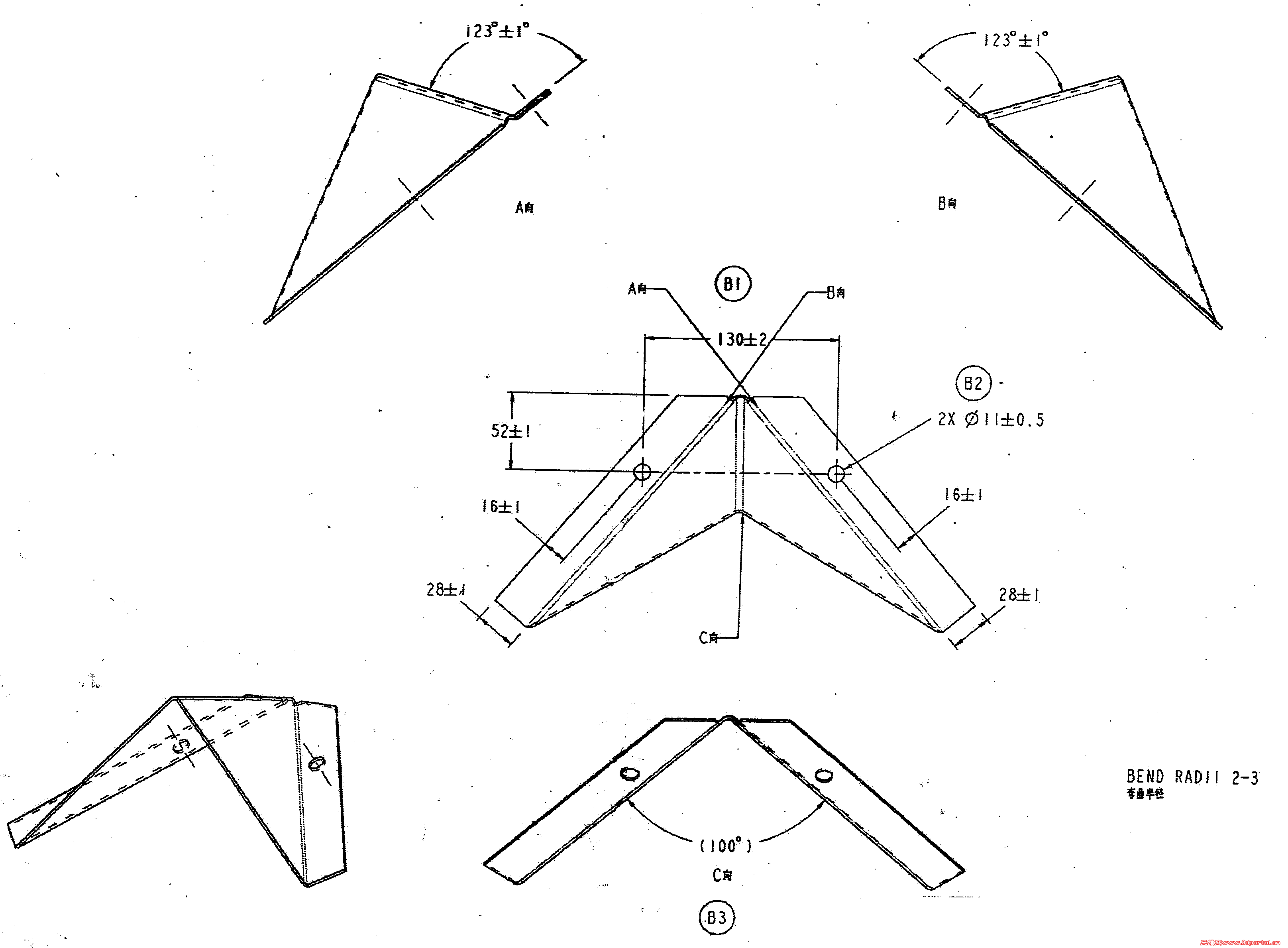

这是该零件的钣金图纸，所有尺寸标注的差不多了。用于生产的话还缺钣金展开图，否则无法下料。
