CE10模具设计流程

YUYUYUYU · 发表于 2012-5-31 09:18:11

您需要登录才可以下载或查看，没有帐号？注册

x

新开一帖，专门讨论CE10模具设计多个塑件共一套模具的设计流程。
有图。按步骤一楼一楼出。

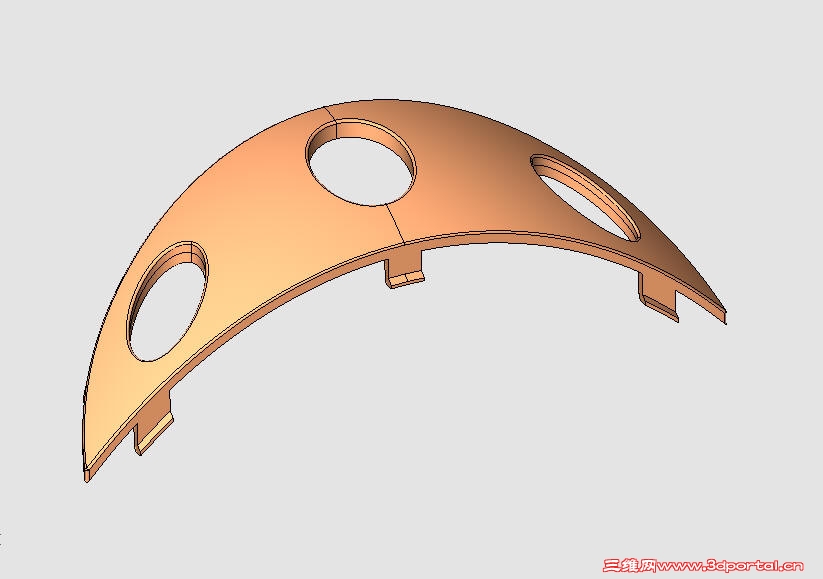

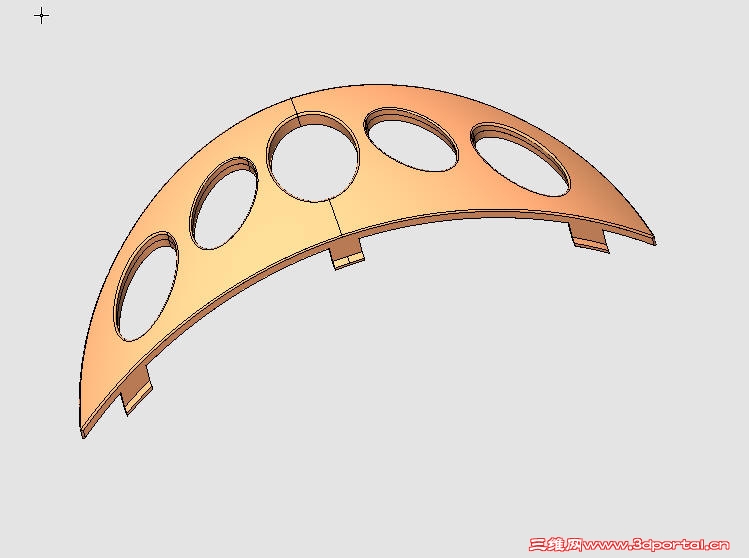

先上产品和排位图

YUYUYUYU · 发表于 2012-5-31 09:36:45

本帖最后由 YUYUYUYU 于 2012-5-31 09:39 编辑

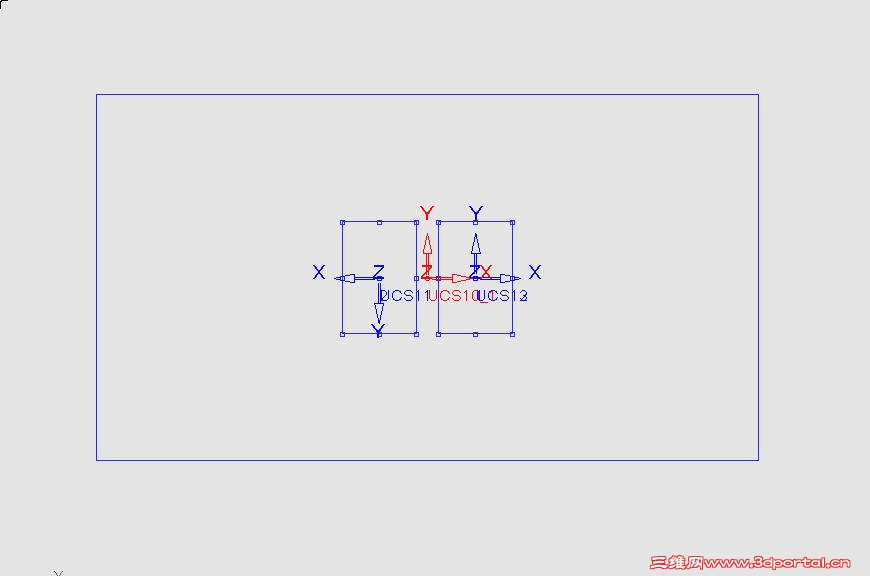

1.创建模具设计装配文件，指定布局文件，按排位图改好排位坐标系。
系统会自动创建定板、动板、顶出系统等子装配。

YUYUYUYU · 发表于 2012-5-31 09:46:03

2.

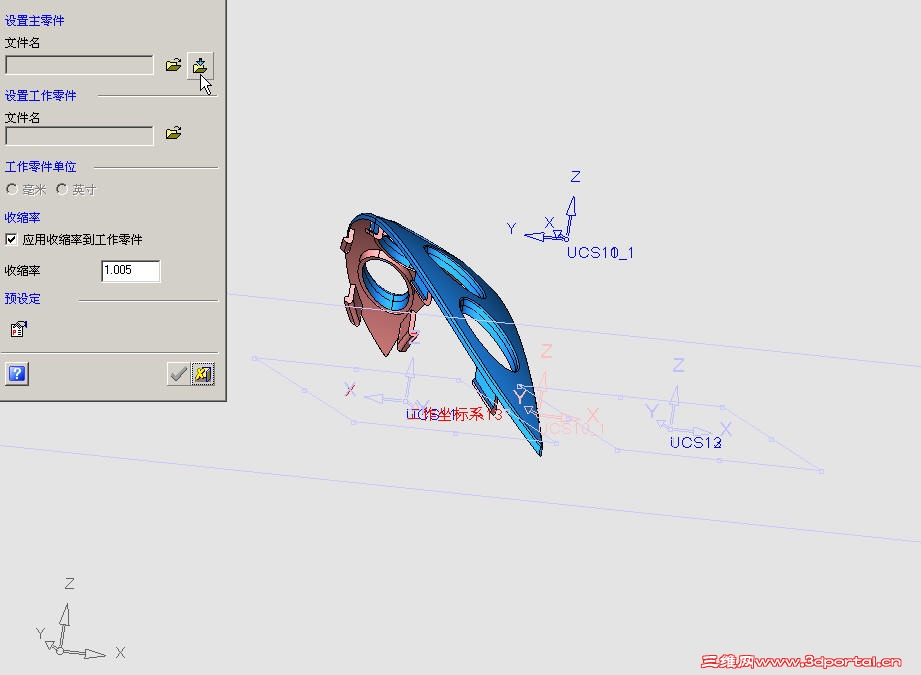

读取工作零件，有两个选项，主零件和工作零件，区别是主零件是原始零件、没有快速断开过的产品图；工作零件是产品图把产品图用快速分模模块处理过的、按拆模方向快速断开后的图，直观上是不同拆模方向的面用不同颜色区分了，默认第一、二方向曲面用蓝、桃红区分等。
这里我选工作零件，先调入第一个塑件。

YUYUYUYU · 发表于 2012-5-31 09:48:15

3.

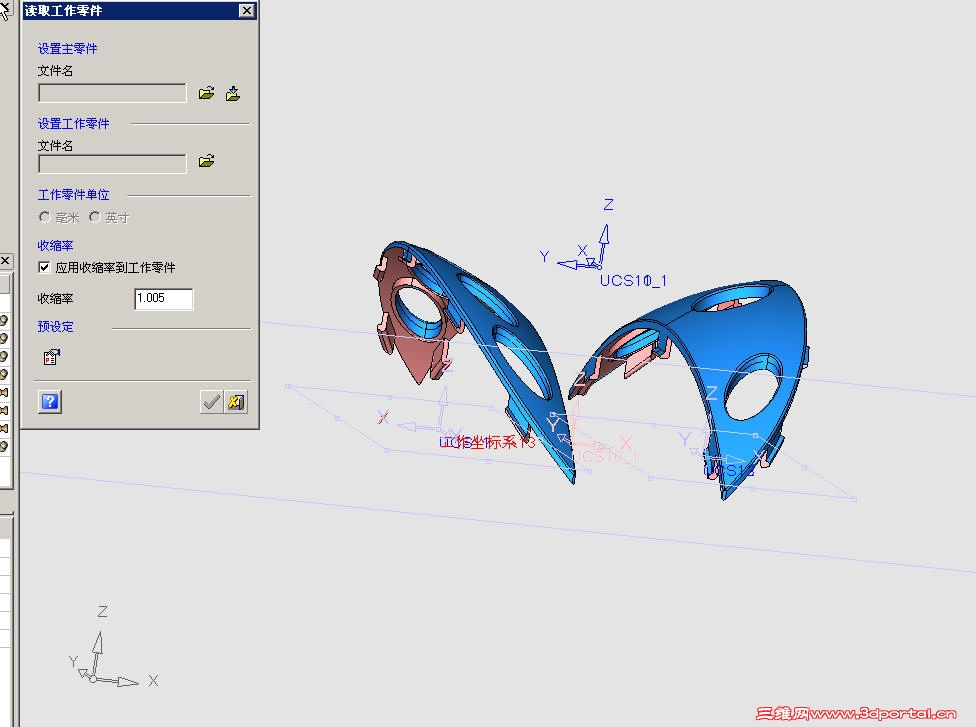

同理，调入第二个塑件，注意放置时的坐标系方向。

YUYUYUYU · 发表于 2012-5-31 09:51:38

4.
创建分型面零件：分型面--分型面零件

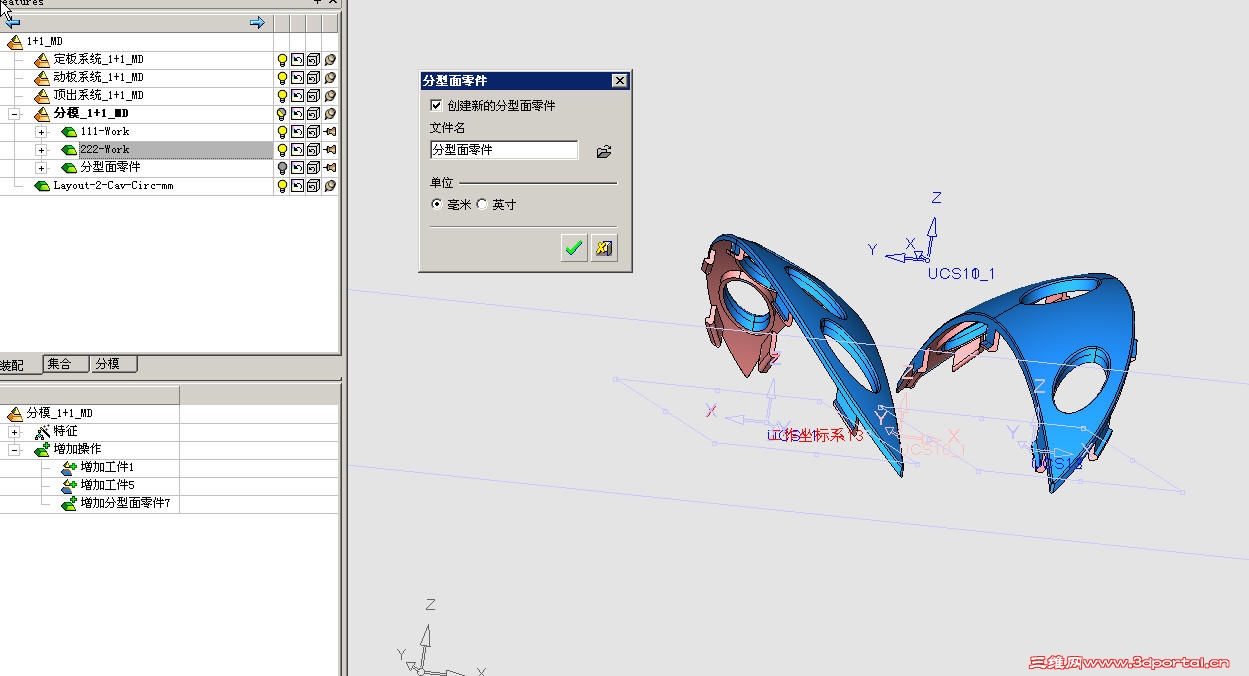

装配树里新增个分型面零件。

YUYUYUYU · 发表于 2012-5-31 10:32:30

5.
分型面零件创建后一般是默认激活的，如若没有，则激活它，在此零件里做几个塑件的分型面，记得用分型面属性附加到快速断开的产品面上。分型面是相同开模方向上两组曲面的共用的，颜色分别是和两组曲面相近，淡些。

YUYUYUYU · 发表于 2012-5-31 11:08:53

抛砖引玉，

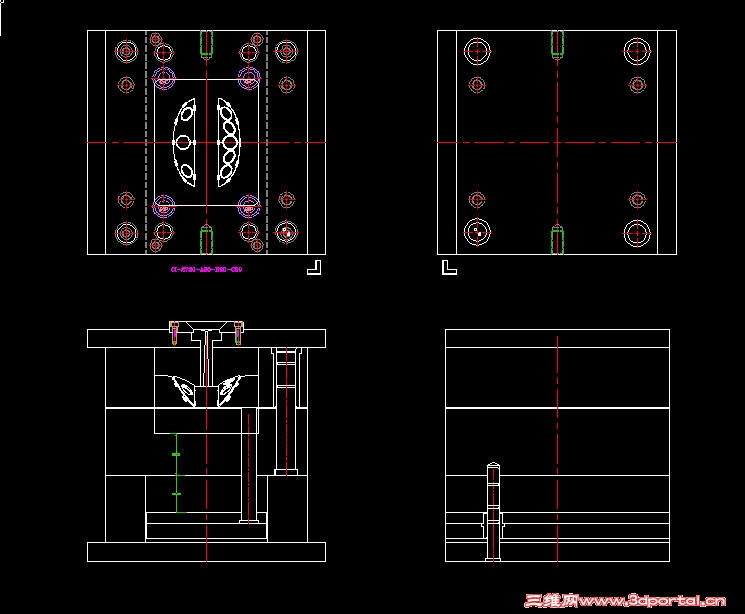

E10的模具图文件在这里，下面的我就是自己闭门造车了。
有没有感兴趣的接龙呀。

YUYUYUYU · 发表于 2012-5-31 16:47:10

本帖最后由 YUYUYUYU 于 2012-5-31 18:36 编辑

6.

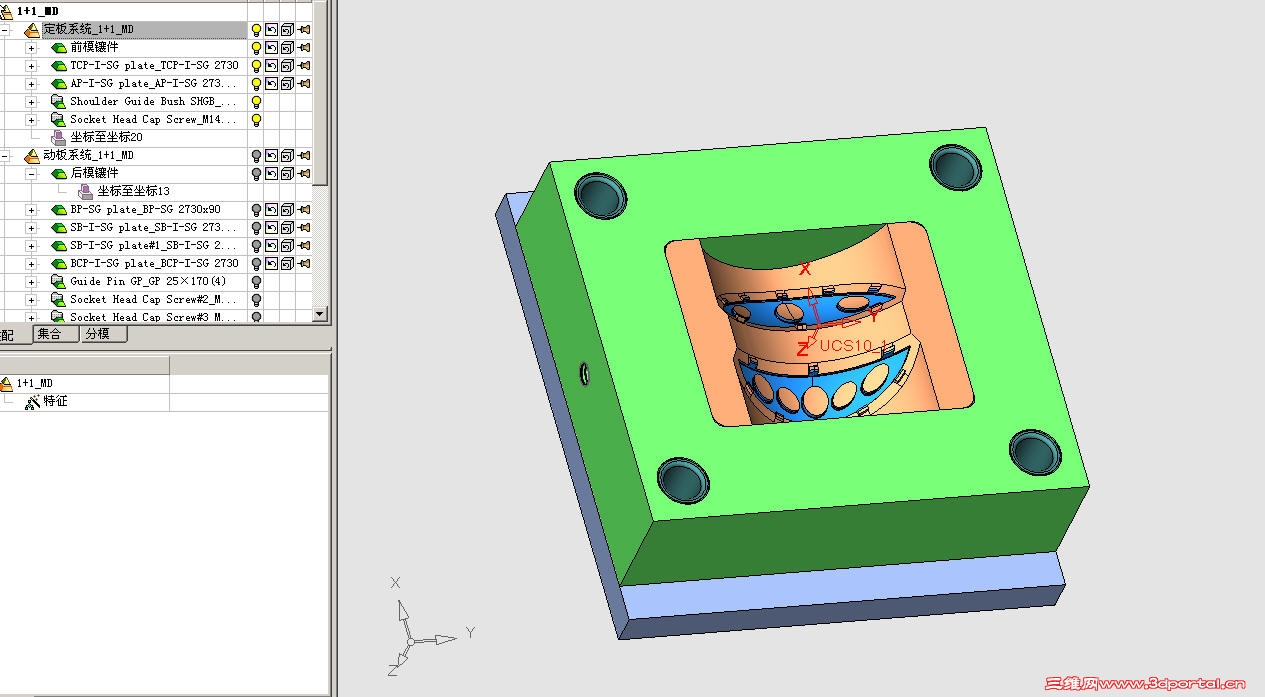

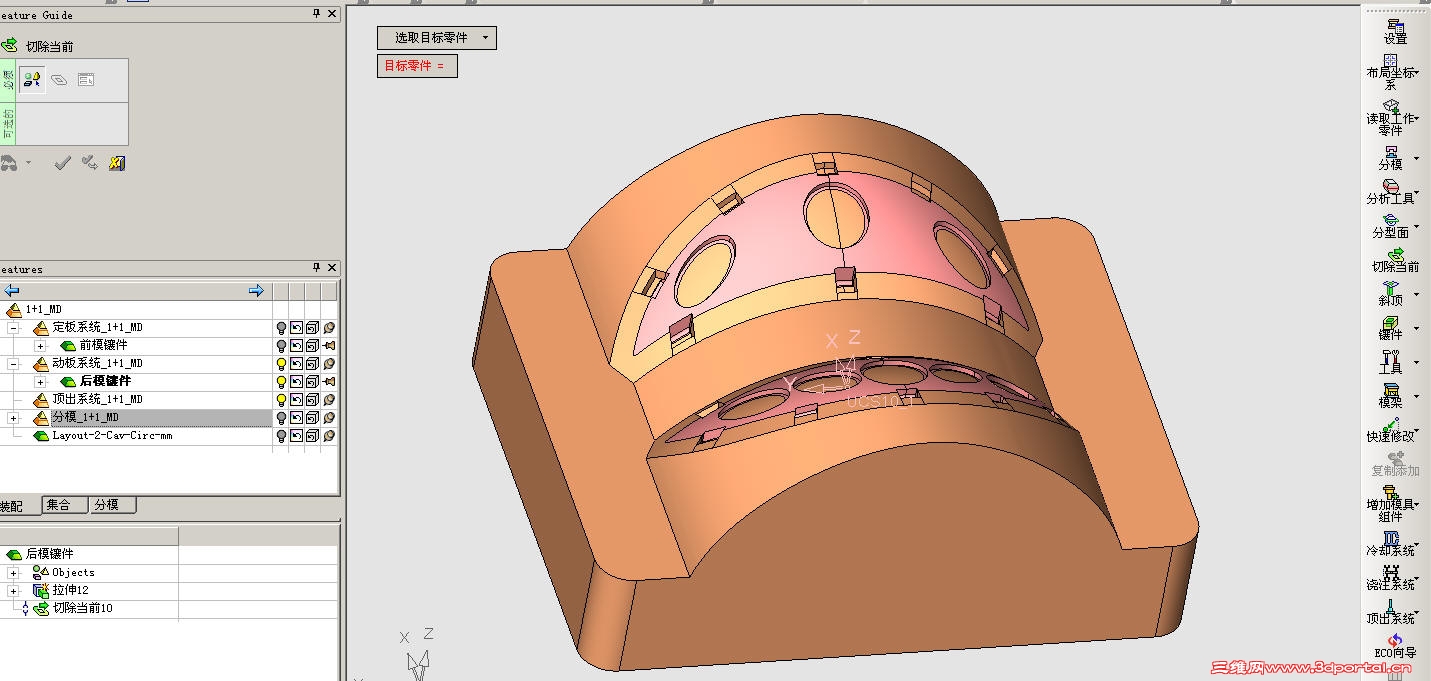

在定板系统里新建组件，在新建组件里建立毛胚。我是用实体新建的，不明白为什么不能用工具里的新毛胚建立，我也没标记为毛胚。
然后用切除当前，目标体选毛胚，工具体选断开的面和分型面。切除，得到前模镶件。

YUYUYUYU · 发表于 2012-5-31 17:01:12

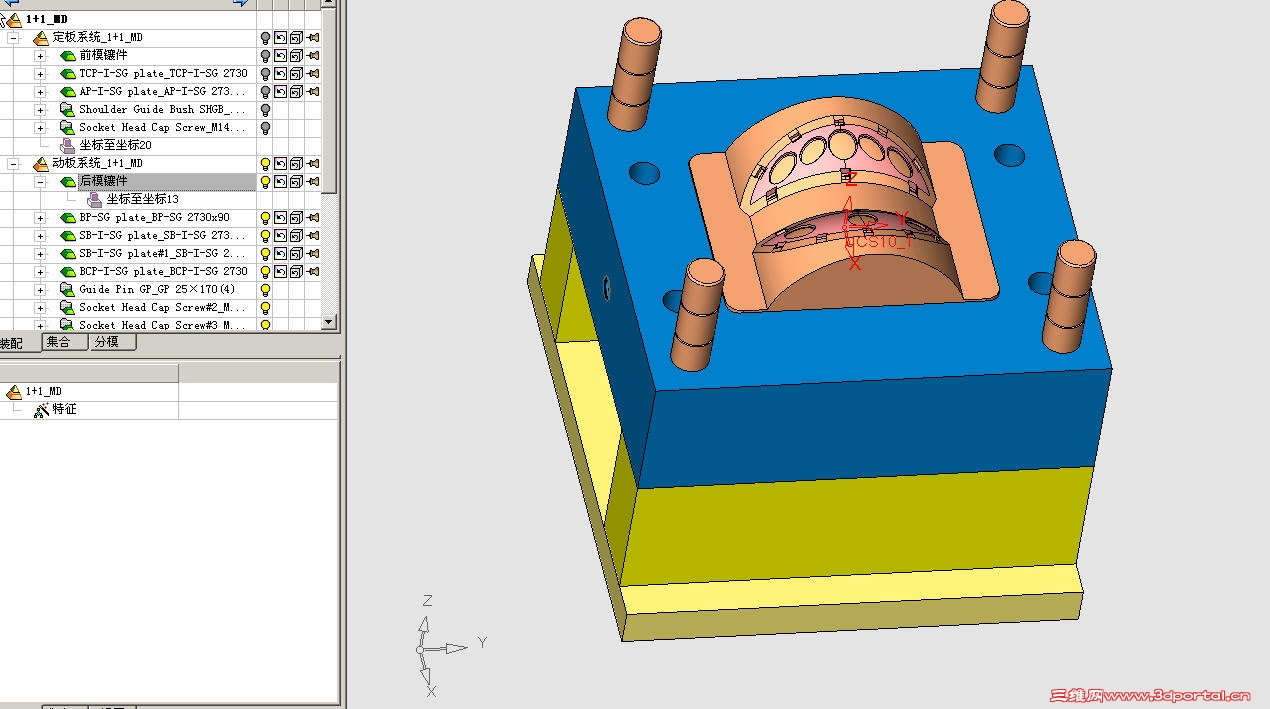

7.
同理，得到后模镶件

YUYUYUYU · 发表于 2012-5-31 17:10:17

本帖最后由 YUYUYUYU 于 2012-5-31 17:11 编辑

班门弄斧，见笑了。以上是我在前一帖得到坛友们的帮助后摸索出来的在模具设计里1+1排位分模流程，献给各位模具设计新手。欢迎各位高手指正。

YUYUYUYU · 发表于 2012-5-31 18:35:10

谢版主加分，:handshake
走过路过的高手们，不足之处还请不吝赐教。

YUYUYUYU · 发表于 2012-6-1 09:09:22

本帖最后由 YUYUYUYU 于 2012-6-1 10:31 编辑

8.

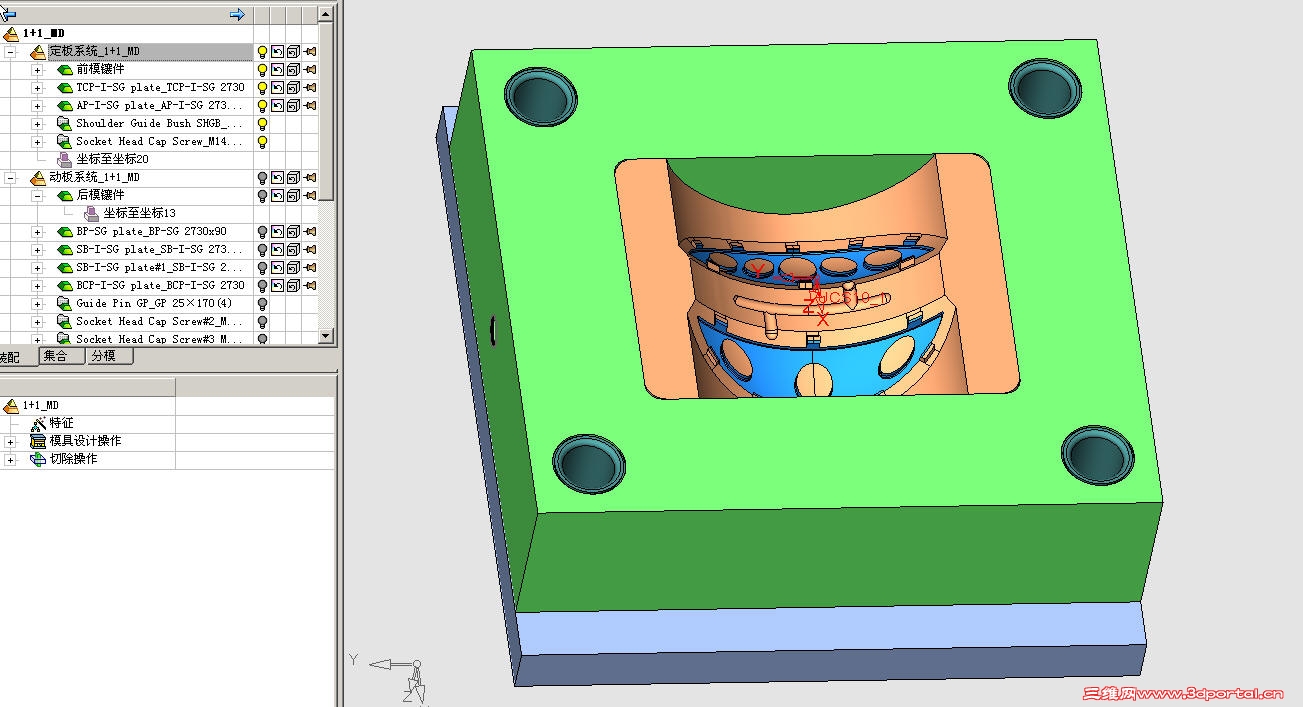

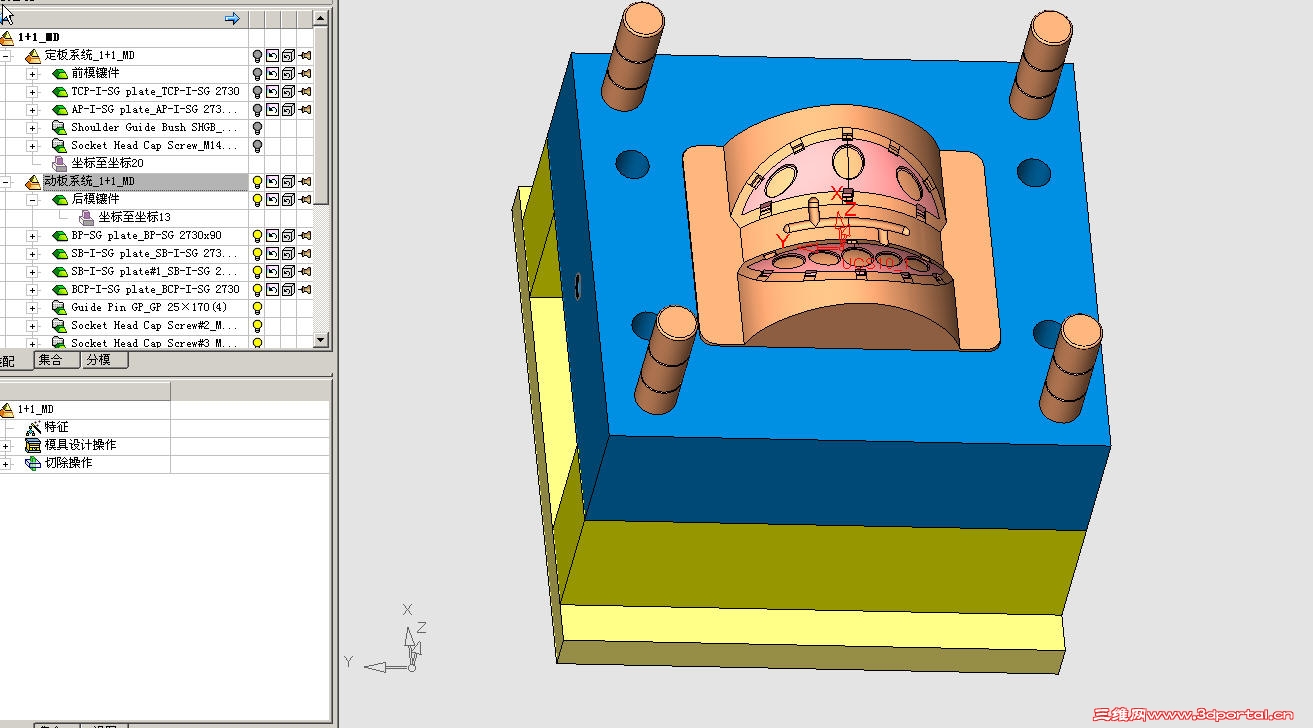

这套模具没有斜顶和入子，直接调模架了。
以前试过用两种方法做斜顶：1.在快速分模里指定斜顶开模方向、断开产品面后做分型面，再切成斜顶；
2.在装配里用实体切。
看了演示，感觉软件的斜顶功能也是用实体来切，参数化了。

YUYUYUYU · 发表于 2012-6-1 13:34:49

9.
流道--浇注系统

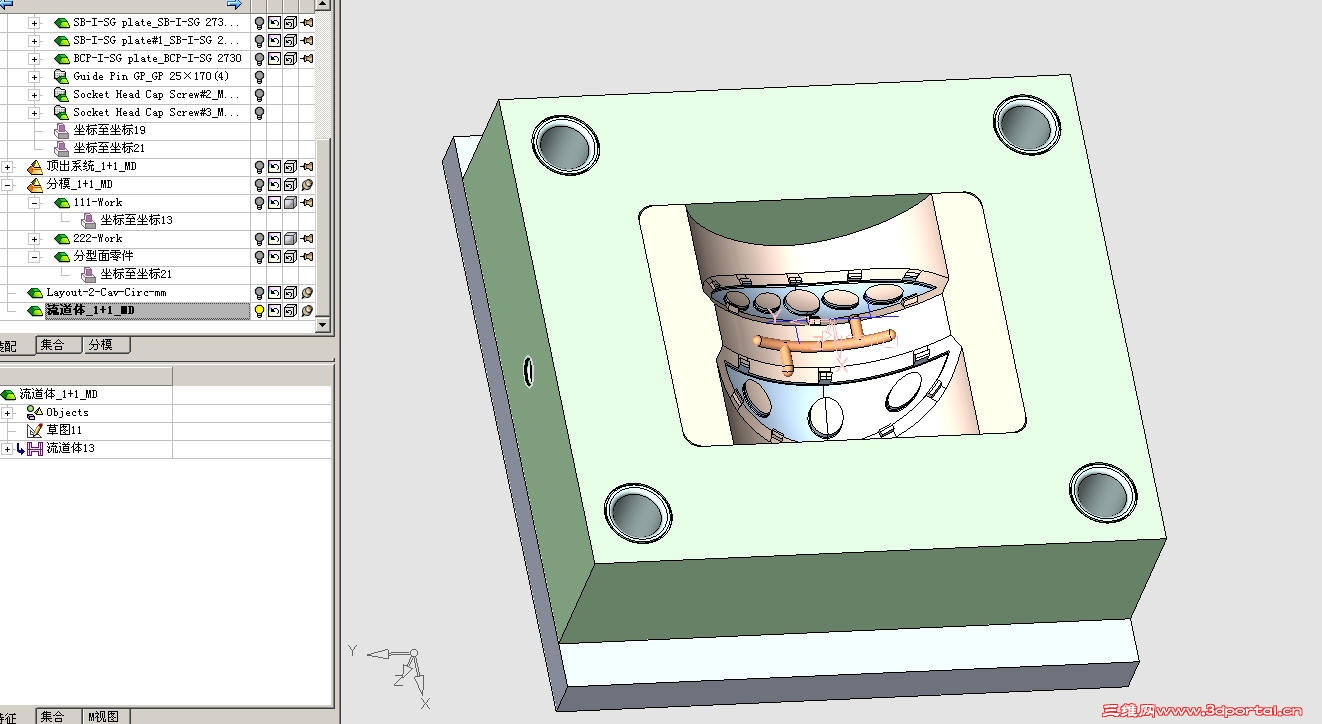

ght7754321 · 发表于 2012-6-1 20:32:45

楼主加油呢。支持 cimatron

raulsu · 发表于 2012-6-2 14:30:01

这个不错呀

密密麻麻 · 发表于 2012-6-2 15:29:08

发帖主题已经登记到资料汇总贴，感谢你们的分享与讨论
登记地址：http://www.3dportal.cn/discuz/viewthread.php?tid=1037374&page=1&extra=

zsyrd · 发表于 2012-6-7 12:49:39

可以做个视频吗???????????

zql98 · 发表于 2012-6-7 14:58:28

如果有视频就更完美啦

glen · 发表于 2012-8-20 16:20:03

以前E7的与E8经常搞，现在都很少设计模具了。

962909187 · 发表于 2012-8-22 11:11:41

有视频就更完美啦

yezheng00 · 发表于 2012-8-23 21:54:29

:thankfulness:好东西

sas124 · 发表于 2013-4-7 11:50:11

謝謝分享學習了~~
