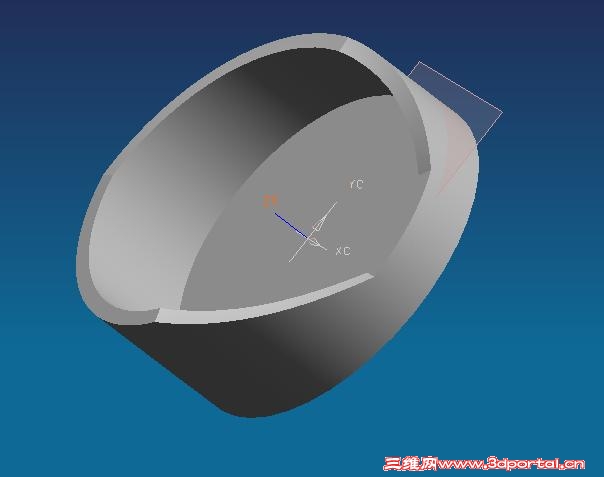

[local]1[/local]一直相信UG功能是强大的，以往的各大论坛帖子上关于凸轮制作基本上都是靠复杂的公式+表达式+xyz规律曲线（当然比较精确）凸轮设计难度大。
4 a: V S7 L Z3 m/ h目前我发现其实很简单，例如盘型凸轮的制作方法如下（这里只讲思路，后续会有详细的教程），一般大家一看就会了，喜欢的就顶一下
( B0 _& U( M8 h- U4 v& q8 C1.只需要凸轮时序图：比如（0-80度）近休程，（80-166度）推程1，（166-200度）远休程1，（200-228）推程2，（228-341度）回程，（341-360度）休程
) j/ E4 e. f* ^9 D6 P0 z8 W2.利用revolve旋转命令，以长度（等于基圆半径R0）=30的直线（过原点）分别旋转（0-80度），（80-166度），（166-200度），（200-228），（228-341度），（341-360度）六个平面片体，注意不要缝合。
3 `- Z& E, X, S9 W9 S4 Y3.关键的一步（UG隐藏的功能）用曲面规律延伸命令，规律延伸，（80-166度）推程1片体外边缘，规律采用三次多项式函数，行程为凸轮棍子推程h1比如0-8，
4 V7 N" P5 M4 I4.如果是休程，则，规律延伸值为恒定) T4 [6 h. j q: [& V9 X4 ^ H
5.如果是回程，则，规律延伸值cubic插值,临界值【-（h1+h2），0】，h1，h2分别为凸轮推程
4 V. @( }& c. c4 v3 w4 @6.将以上做好的6个片体，缝合，增厚，追加键槽孔，即可完成。。。。。 |
