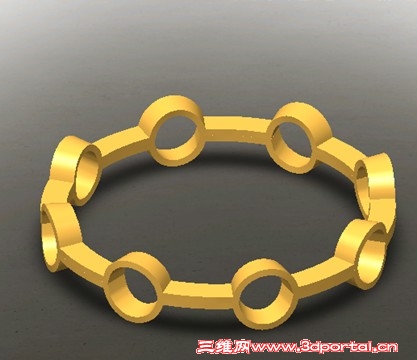

[求助] 谁能帮忙画画这个

[复制链接]
发表于 2012-6-18 08:20:57 | 显示全部楼层 |阅读模式 来自: 中国河南洛阳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
发表于 2012-6-18 09:35:56 | 显示全部楼层 来自: 中国吉林长春
这是什么零件 这么特别,不太好画!
发表于 2012-6-18 09:46:58 | 显示全部楼层 来自: 中国吉林长春
右侧图纸 圆弧的尺寸呢?
发表于 2012-6-18 09:50:55 | 显示全部楼层 来自: 中国安徽蚌埠
20572720 D7 X& W2 K0 M! Z2 j( }4 r4 n
qmxing 发表于 2012-6-18 08:20 http://www.3dportal.cn/discuz/images/common/back.gif

# H; ?% |+ d+ O; |* T/ C5 H3 Z感觉和这个有点相像,链接下面,你自己去看看吧……% P8 U6 s9 b1 }3 U
http://www.3dportal.cn/discuz/viewthread.php?tid=1150139&extra=page%3D3
发表于 2012-6-18 10:02:53 | 显示全部楼层 来自: 中国北京

冲压件!

本帖最后由 白辞 于 2012-6-18 10:04 编辑 9 h7 ]) v" [% _0 |

9 r( x" y% g. ]4 R4 g轴承保持架,这个放样可以!

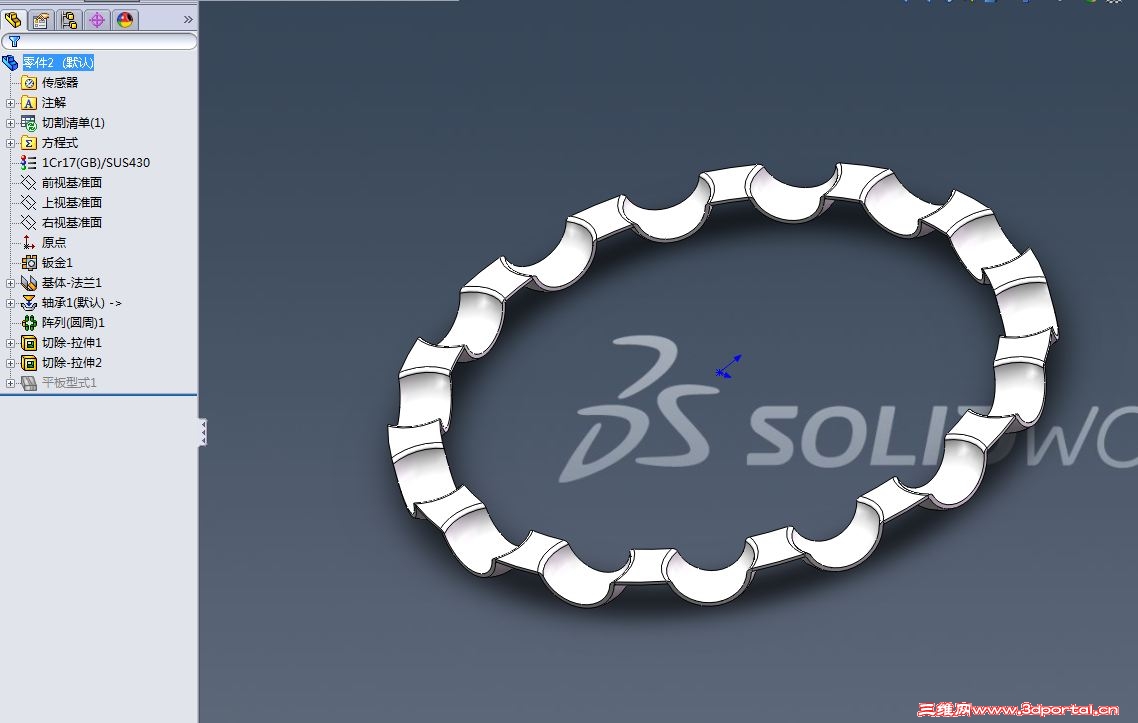

发表于 2012-6-18 10:05:52 | 显示全部楼层 来自: 中国广东江门
我有一个问题  图纸上说有9个孔?  LZ你确定吗?
发表于 2012-6-18 10:08:39 | 显示全部楼层 来自: 中国广东江门
我有一个问题  图纸上说有9个孔?  LZ你确定吗?
发表于 2012-6-18 10:41:57 | 显示全部楼层 来自: 中国安徽合肥
发表于 2012-6-18 11:11:12 | 显示全部楼层 来自: 中国广东珠海

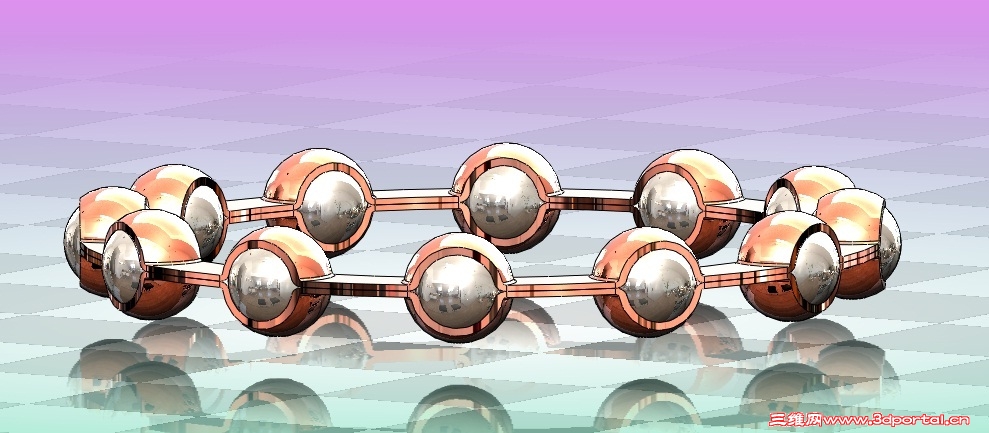

发表于 2012-6-18 13:17:14 | 显示全部楼层 来自: 中国浙江金华

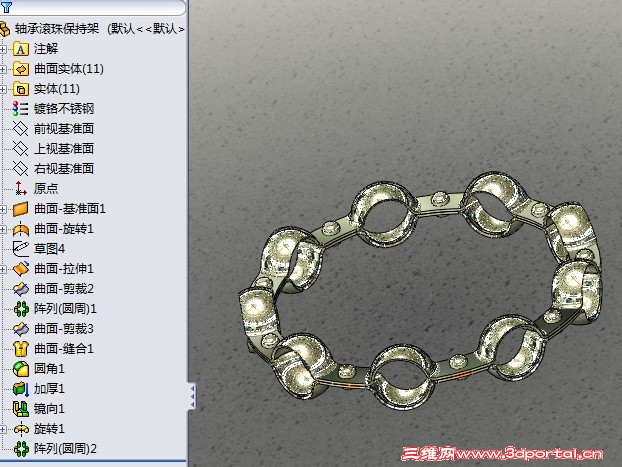

早期画着玩的~~
) {7 t! h5 A/ ~3 p% \ 225.jpg
发表于 2012-6-18 13:30:45 | 显示全部楼层 来自: 中国江苏南京
本帖最后由 seayoung 于 2012-6-18 13:32 编辑 % Y3 X6 \6 b, W6 t1 B) S9 B

& |; g6 V( t  r0 g, ?呵呵,分享下我的做法。2 p; ~) p! U' ]. r7 D% d
首先这个零件是一个轴承的花篮支架,从制造原理上来看,这个是零件使用环形的薄件冲压形成的。这样就给我一个思路,用一个球(滚珠)去冲压这个铁板就可以形成这个零件。确定了这个思路之后后面就简单了。
) ^' E5 G' Z' s0 c+ ^9 P9 z0 o

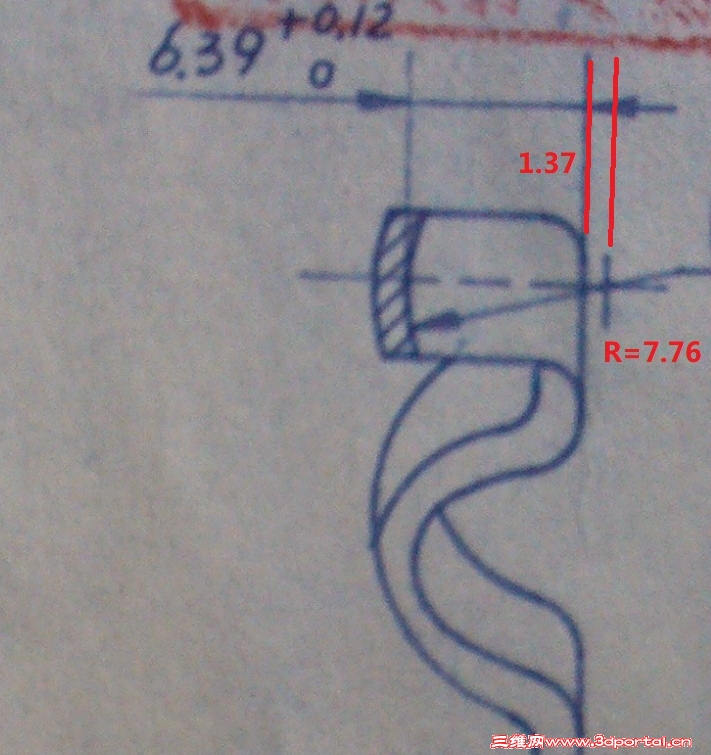

2 i7 v# ^1 E* P4 c  ]/ h5 {& u* KPS:这个图纸Lz有细节漏掉了,凹球形的中心和尺寸原来图纸上有标的,LZ没有抓出来,我量了一下,粗略估计为:中心距离平面为1.37mm,凹球形半径R=7.76mm.
( z6 m5 p% W0 c4 V9 _ 1206180820a65fa5bc9e7469e31.jpg
" @9 p% W4 ^  q1 O" q. i/ c0 v, L7 U7 i$ T3 Z" M
再PS:图顺手的原因,用Pro/E做的,用solidworks是同样原理可以实现,勿怪!
5 t# o$ C: O& M7 y. N

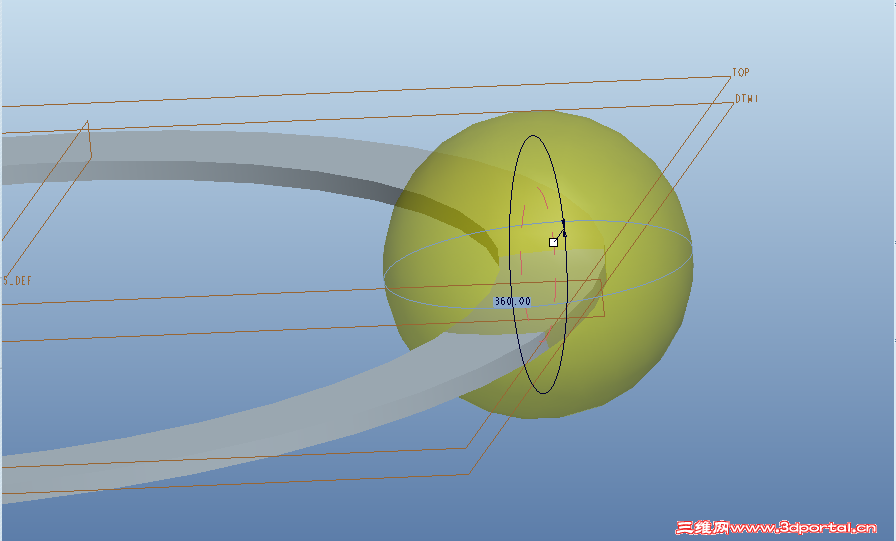

. v1 J# a% ^- h. L( ^" A1、首先我们分析下图纸,制造个环形薄板件出来。然后用R=7.76的球去切割这个环件,如下:/ g% y( ?2 v( o9 k/ E# _! V! Y
注意:球中心位置是和薄板位置偏距1.37mm。
3 L1 w+ W( J! F8 H8 }9 ] 001.png
2 Y# R- l2 a3 @% f0 ^. g2 O; i
) A; v- z6 m% ~' ~8 o切割后如下:" _- j5 ?. @3 F- L. I

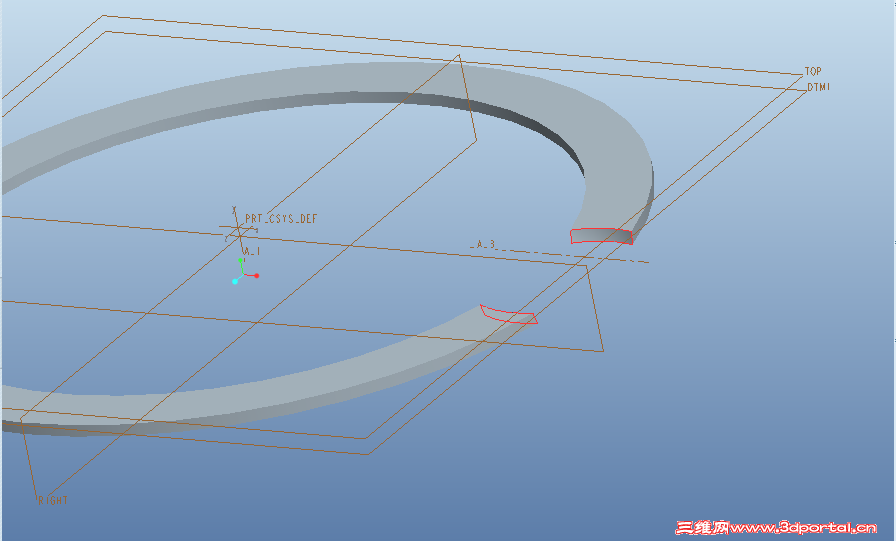

002.png ! ~4 F8 C( V5 a$ k8 S
% `' W( ^9 j# E9 m

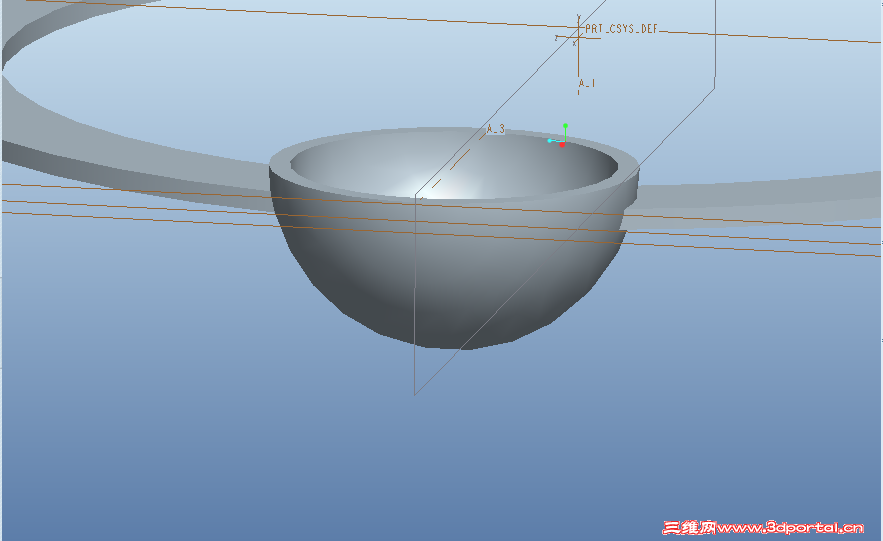

2、在同样的球心位置做一个内径和上述一致,壁厚1mm的球壳体,如下:! A) b* v! P9 [5 ~
# {9 n; v+ L2 T4 T  g+ V( F* Q3、将多余部分切除后如下:

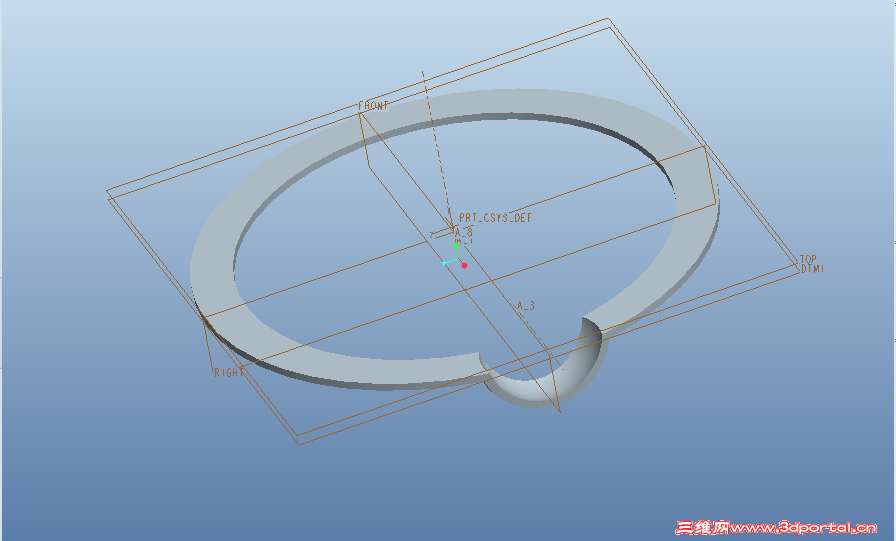

3 U5 M2 N+ b, O- E, H6 S. |' h 005.png , W. X* n7 C! i& F; g  _, Z
4、这时候就验证这个思路是可行的。那么将第2步阵列一下之后就基本成形啦,如下:

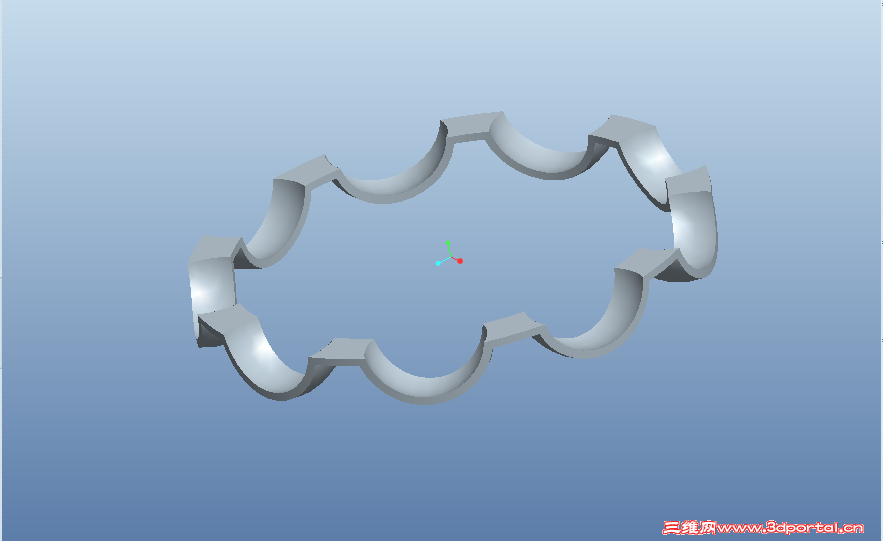

& G4 l, [6 |4 J8 c  I- G 006.png 7 h: D$ o: y" l# L

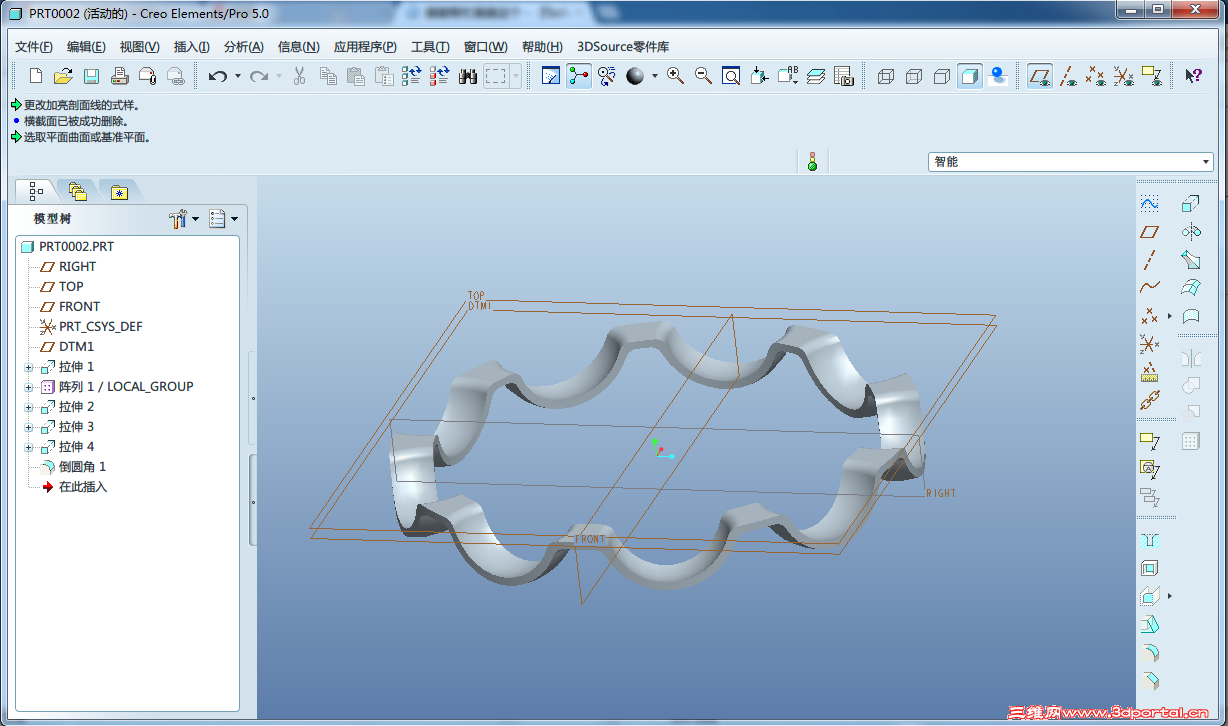

5、倒个圆角,大功告成。
: c# l- W/ Q9 \) T 008.png
发表于 2012-6-18 14:04:18 | 显示全部楼层 来自: 日本
11# seayoung
, Y- z: T8 L2 j# N) b
* H. a" W$ c" R( ~' v& O; g! b分析的不错,那就用成型做一个玩玩 6 n" y  S( z* S2 c! G+ B# K
1 p. J+ `8 R( Z- z( X
发表于 2012-6-18 16:08:35 | 显示全部楼层 来自: 中国安徽蚌埠
使用成型工具画来的快O(∩_∩)O~……
发表于 2012-6-18 16:25:17 | 显示全部楼层 来自: 中国上海
使用成型工具画来的快O(∩_∩)O~……3 q& V: M- j4 d+ {2 L1 m  o
wwwzzzvvv 发表于 2012-6-18 16:08 http://www.3dportal.cn/discuz/images/common/back.gif
问题是,这成型工具画起来不比画这零件简单吧
发表于 2012-6-18 16:31:42 | 显示全部楼层 来自: 中国山东威海

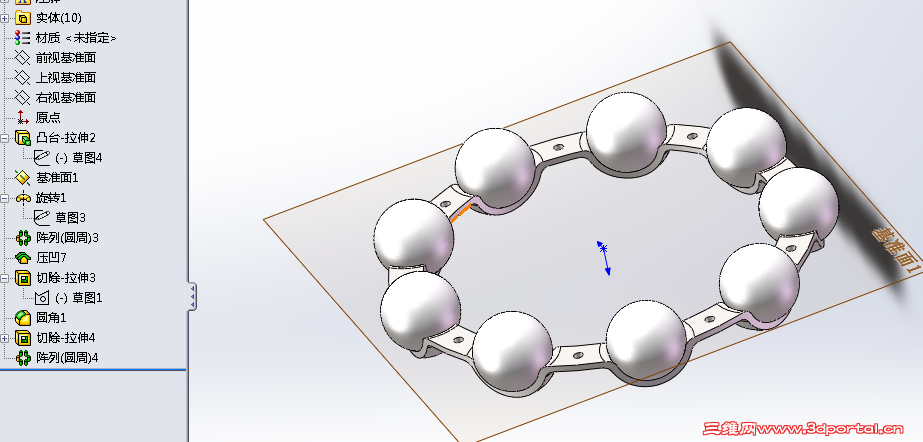

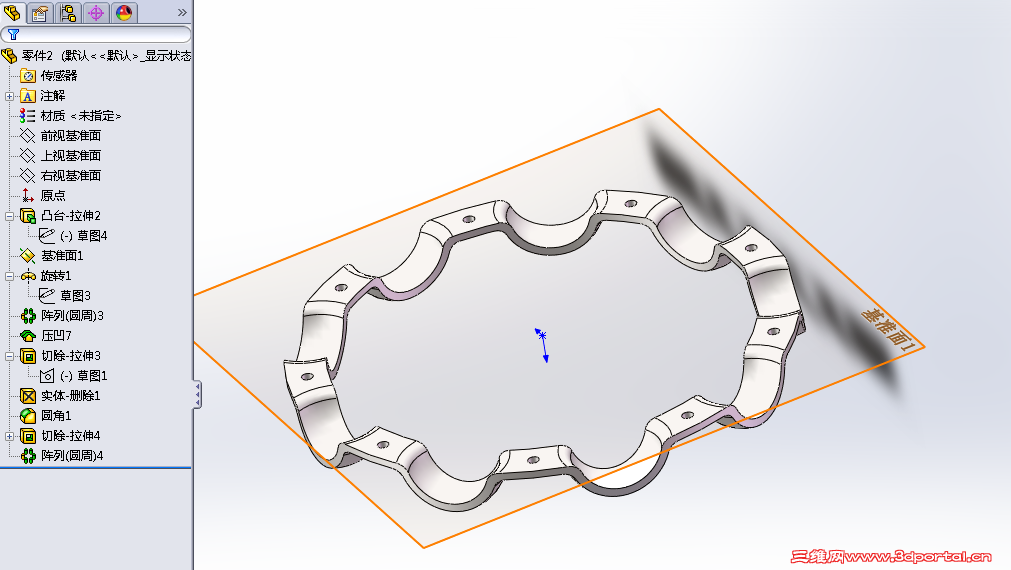

另类做法,,,,我用的是压凹

滚珠轴承套.rar

1.06 MB, 下载次数: 15

 楼主| 发表于 2012-6-18 16:53:51 | 显示全部楼层 来自: 中国河南洛阳
哈,都是高人啊,小弟受教了。图纸是有点瑕疵的,但是各位还是不嫌弃,给画了,小弟在此谢过了
发表于 2012-6-18 17:35:00 | 显示全部楼层 来自: 中国安徽蚌埠
本帖最后由 wwwzzzvvv 于 2012-6-18 17:43 编辑 : R6 Q* Y  p/ L

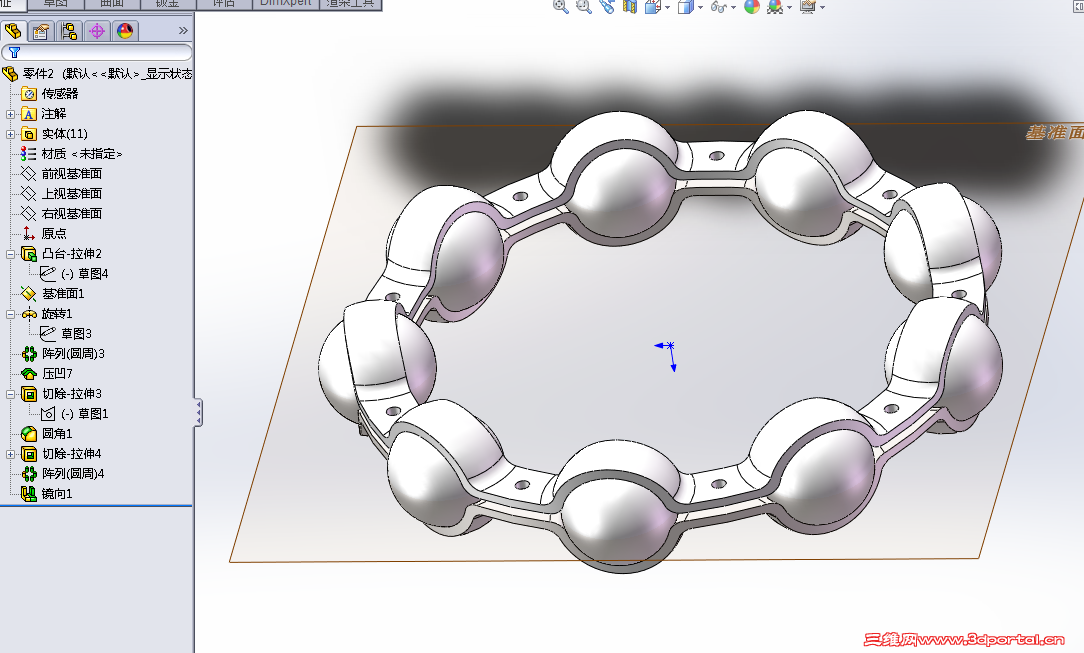

问题是,这成型工具画起来不比画这零件简单吧
$ }7 }0 f! v: @0 {" f/ Y* ^NC@jiang@nan 发表于 2012-6-18 16:25 http://www.3dportal.cn/discuz/images/common/back.gif

1 R5 M( g3 O& T; ]4 P! G0 e其实成型工具画起来也不是很麻烦的O(∩_∩)O~……( V& R) u- j' w) m

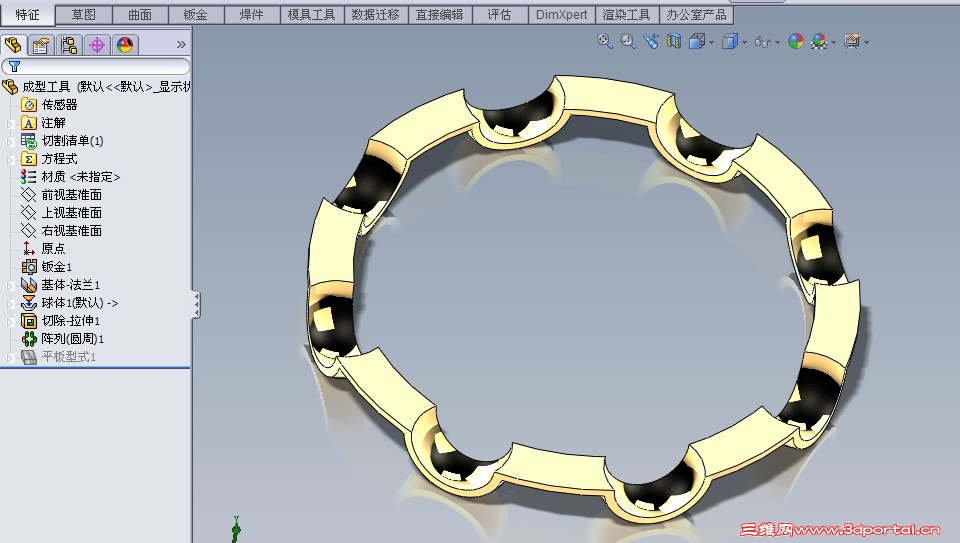

我随意画了一个成型工具,简单的做个建模,尺寸随意画的,供参考吧O(∩_∩)O~……

成型工具.rar

281.99 KB, 下载次数: 7

发表于 2012-6-18 17:37:17 | 显示全部楼层 来自: 中国安徽蚌埠
另类做法,,,,我用的是压凹
  D: m+ W0 K1 k1 A1 L$ Ajinbingyu7 发表于 2012-6-18 16:31 http://www.3dportal.cn/discuz/images/common/back.gif

+ W+ N" B/ c2 W1 Q; t  Q其实15#的这个压凹做法也蛮好的,总体来说大家的方法都不错……
