图纸尺寸标注

swr3319755 · 发表于 2012-7-20 10:28:38

您需要登录才可以下载或查看，没有帐号？注册

x

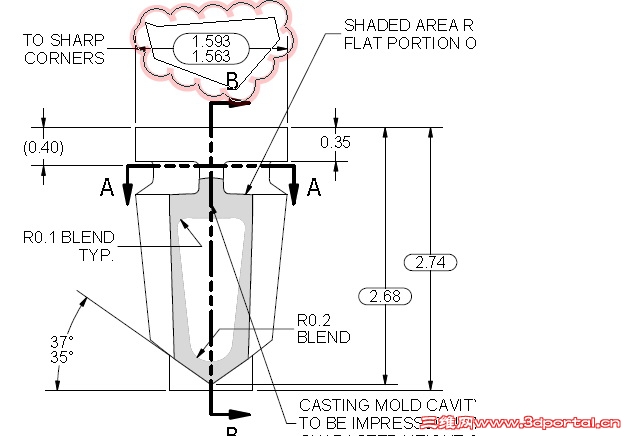

大虾们：
帮我看下这张图纸，尺寸标注带椭圆框，是什么意思啊？
理论尺寸？可尺寸还带公差？这怎么理解啊？
先谢谢了！

tangcarlos3d · 发表于 2012-7-20 11:13:49

带椭圆符号是inspection(检查尺寸)。图示尺寸是按极限尺寸标注。在Proe中可以设置这样的尺寸。

dengbo1987 · 发表于 2012-7-20 16:36:02

同意2楼，国内的图纸有的用圆括号来表示检查尺寸的。

swr3319755 · 发表于 2012-7-20 18:45:13

我在SW里面解释为审查尺寸，审查尺寸是什么尺寸？与没有相应的标准呢？

ljf7712 · 发表于 2012-7-21 08:12:22

我不经常用SW画图的在CAD中很少用这种标注的

dengbo1987 · 发表于 2012-7-23 15:48:37

swr3319755 发表于 2012-7-20 18:45 static/image/common/back.gif' I+ `( k$ q, ^2 P# \6 E# m& t( [
我在SW里面解释为审查尺寸，审查尺寸是什么尺寸？与没有相应的标准呢？

用到审查尺寸的一般都是成熟产品，而这些审查尺寸就是你要校核的尺寸。没有标准。
