|
|
马上注册，结识高手，享用更多资源，轻松玩转三维网社区。
您需要 登录 才可以下载或查看，没有帐号？注册
x
浩辰CAD具有自主的知识产权，保持主流软件操作模式，符合用户设计习惯，完美兼容Autodesk软件，支持CAD快捷键自定义，在世界100多个国家和地区得到应用。利用浩辰软件标注焊接符号，不但参数全面，而且快捷方便。7 t9 H$ p6 ^5 I, ?, e
焊接件通用技术要求(JB/ZQ400.3-86)) G1 c1 j) y8 g9 U; J# Q/ }' L; M
1.焊接结构件的长度尺寸公差见1-245c 尺寸和形位公差数值.plb，适用于焊接零件和焊接组件的长度尺寸。焊接件的直线度.平面度和平行度公差见 1-245c 尺寸和形位公差数.plb，焊接结构件的尺寸公差与形位公差等级选用见1-245b 尺寸和形位公差等级.plb
/ o" g9 Q# x7 P) D, L 2.标注和未标注角度的偏差见1-246a 角度偏差.plb，角度偏差的公称尺寸以短边为基准边， 其长度从图样标明的准点算起.。
" x8 {. J$ g8 o7 a, | 3.喷丸处理的焊接件，为了防止钢丸钻入焊缝，必须焊接内焊缝，并尽量避免内室和内腔.如果结构上必须有内室和内腔， 则必须进行酸洗，以便达到表面除锈质量等级Be(见JB/ZQ4000.10-86附录A). 对此图样需作标注。
/ b$ |) y% x) F) ]! |; f, O, x) M 4.由平炉钢制造的低碳钢结构件， 可在任何温度下进行焊接.但为了避免焊接过程产生裂纹及脆性断裂， 厚度较大的焊接件，焊削必须根据工艺要求，进行预热和缓冷. 板厚超过30mm的重要焊接结构，焊后应立即消除内应力，消除内应力采用550-600℃ 回火，或200℃局部低温回火。

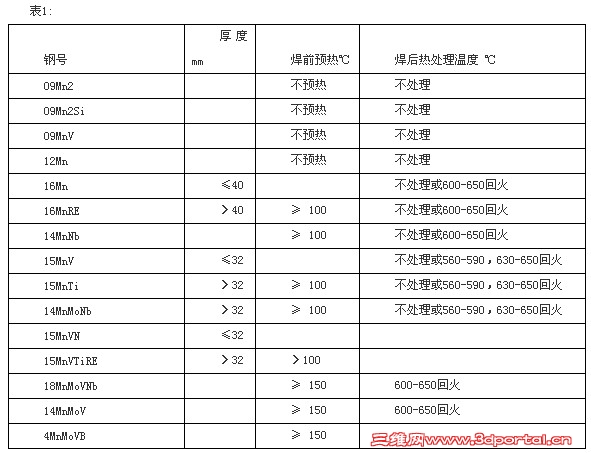

; E" C1 O0 d j5 x0 Q 5.普通低合金结构钢制造的焊接件，必须按照焊接零件的碳当量和合金元素含量、零件的厚度、钢结构件的用途和要求进行焊前预热和焊后处理，见表1 .
( \/ h6 M& g0 T; q2 _# n: \
0 T( @4 k$ V$ B0 C 在气温较低、 焊接件厚度较大的情况下焊接的普通低合金结构，应按表2的规定预热.3 B! a( i% e3 B! J' t
. W X/ i" i6 c z8 Q7 A" j, @ 6.有密闭内腔的焊接件，在热处理之前，应在中间隔板上适当的位置加工Φ10mm孔，使其空腔与外界相通.需在外壁上钻孔的，在热处理后要重新堵上。
% d5 u8 y( A" `0 [, i9 J1 w 7.焊缝射线探伤应符合GB3323-82的规定.要进行力学性能试验的焊接，应在图样或订货技术要求中注明.焊缝的力学性能试验种类、试样尺寸按GB2649-81-GB2656-81的规定，试样板焊后与工件经过相同的热处理，并事选经过外观无损探伤检查。
$ N5 O: U- q! C2 n+ x 8.焊件要进行密封性检验和耐压试验时，应按本标准要求进行.对耐压试验有要求时， 应在图样或订货要求中注明试验压力和试压时间。( t; t: y r5 o
在图纸上快速绘制焊接符号：
4 q% i7 r' C; d" r- ^ 利用浩辰CAD机械软件能够快速的绘制焊接符号，使用方法如下：
5 O$ g, v: V) C$ N$ }. R 在菜单中选择浩辰机械—符号标注—焊接符号，弹出下图对话框：
7 \+ R6 W+ g$ Y3 P+ | 在这里浩辰CAD机械软件提供了各类型详细的标注内容，可根据需要添加，方便快捷。9 o+ J* M, ^ A- Y
|
|
发表于 2012-7-20 14:38:39
发表于 2012-7-21 22:39:36
