草图中的尺寸约束的修改

wcwtnui · 发表于 2012-8-29 14:36:00

您需要登录才可以下载或查看，没有帐号？注册

x

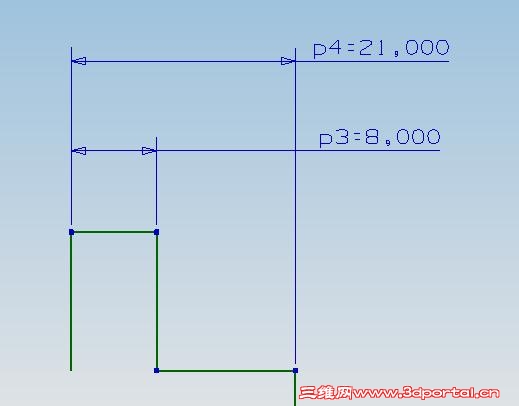

如图所示，我想把P3的尺寸改成P4那样，有没有办法？现在用的是NX4.0。谢谢。

balang_b · 发表于 2012-8-29 17:26:19

没明白你的意思？这两个尺寸有什么不同吗？

wcwtnui · 发表于 2012-8-29 18:52:14

balang_b 发表于 2012-8-29 17:26 static/image/common/back.gif
/ {& |' P; t' w8 O! p& M& m没明白你的意思？这两个尺寸有什么不同吗？

本来标注的是最上面的台阶尺寸，现在想不删除P3的情况下，直接将P3转换成P4

kimcrowing · 发表于 2012-8-29 19:39:43

不明白楼主的意思，你是要要改变p3和p4的名字还是后面的尺寸？

WHC44 · 发表于 2012-8-30 07:40:31

本帖最后由 WHC44 于 2012-8-30 07:47 编辑

wcwtnui 发表于 2012-8-29 18:52 http://www.3dportal.cn/discuz/static/image/common/back.gif
6 w8 B+ H. b( |本来标注的是最上面的台阶尺寸，现在想不删除P3的情况下，直接将P3转换成P4

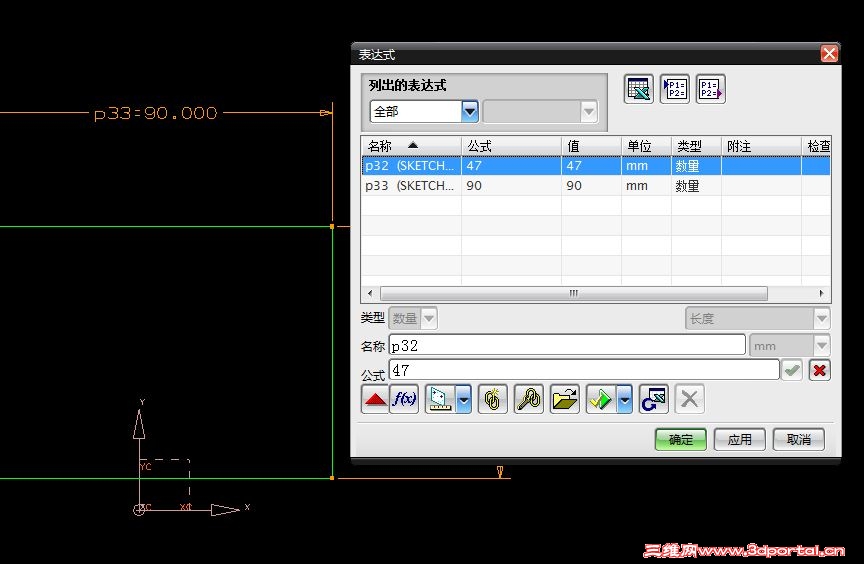

P3、P4只是系统内部的自动命名的顺序号，改不改对草图参数来说没有任何影响。如果非要改，你可以到表达式中去修改

wcwtnui · 发表于 2012-8-30 09:00:19

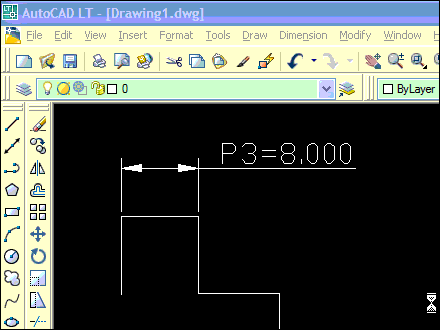

重新用CAD做了一个示范。就是想弄成这样。谢楼上各位。

wishdudu · 发表于 2012-8-30 09:45:23

直接设置P3＝P4不就可以了

WHC44 · 发表于 2012-8-30 10:04:58

wcwtnui 发表于 2012-8-30 09:00 static/image/common/back.gif
3 j; M, h; C$ H1 A. g6 K" M重新用CAD做了一个示范。就是想弄成这样。谢楼上各位。

UG草图中尺寸与图形是同步驱动的，这样移动的结果是台阶消失，P3、P4重合。楼主做的效果在UG中不能实现，即尺寸与图形不统一（除非延迟更新）

kimcrowing · 发表于 2012-8-30 10:31:45

wcwtnui 发表于 2012-8-30 09:00 static/image/common/back.gif. I$ K- L! f1 V' T7 K
重新用CAD做了一个示范。就是想弄成这样。谢楼上各位。

使用编辑关联可以达到你想要的效果，具体操作是这样的，选择要修改的尺寸，右键选择编辑关联，然后选择你这个图中最右边的那条直线就行了

wcwtnui · 发表于 2012-8-30 13:03:11

wishdudu 发表于 2012-8-30 09:45 static/image/common/back.gif
2 P. a; w! }8 O" A9 n/ F直接设置P3＝P4不就可以了

我只想改尺寸位置，不想改图形本身的样子。

guhongqing · 发表于 2012-9-6 19:24:16

直接把P3的值改为P4的值就可以了但不会显示P3=P4，或编辑尺寸的值为参考，单击要参考的长度，这样会显示P3=P4
