[分享] 小结Solidworks与AutoCAD钣金放样中的工作量?

[复制链接]
发表于 2012-9-12 11:03:29 | 显示全部楼层 |阅读模式 来自: 中国甘肃兰州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 ning84 于 2012-9-12 11:16 编辑
0 }" x% V; {6 o- L2 ?; Z9 v7 H# Q5 P, P. v: [6 l% }! I
本人深入学习了化学工业出版社的《三维钣金展开放样及实例:SolidWorks应用》,该书有一百余种钣金件三维建模和展开放样示例,书中全部模型采用参数化建模方式完成,修改钣金件的结构参数,便可直接得到任意尺寸的三维钣金模型及其二维展开图形。
' q* W. f3 j. ^# d8 x% z' p

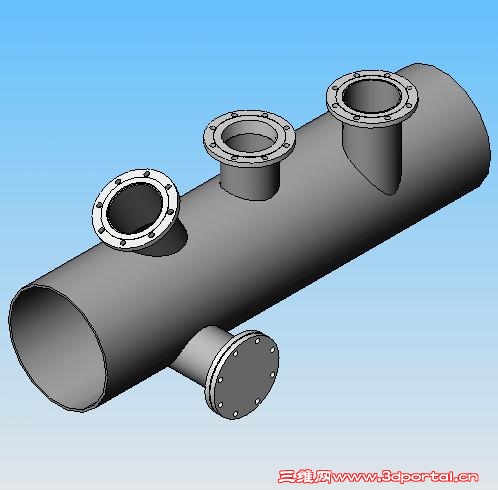

- i5 |6 q, Z! ^3 m1 p; Q此帖阐述AutoCAD与Solidowrks解决下面图示的工作量
9 q. A. D1 J( T5 A2 T+ O- o
7 g) \' Z6 c1 ^5 k5 o+ @ 0.jpg 5 O. |3 S* ]$ D9 Z" L  s- c* \4 t' H
AutoCAD二维软件→不能生成此三维图7 @0 C5 F3 u: a5 T+ M
Solidworks装配体模型是由壳体+接管+法兰模型组成→是施工图出图的基础。
: o% `8 [' w+ ?  q  ]9 u

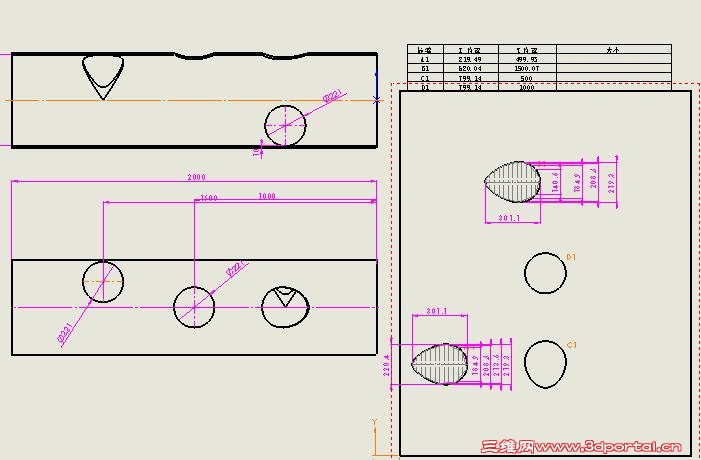

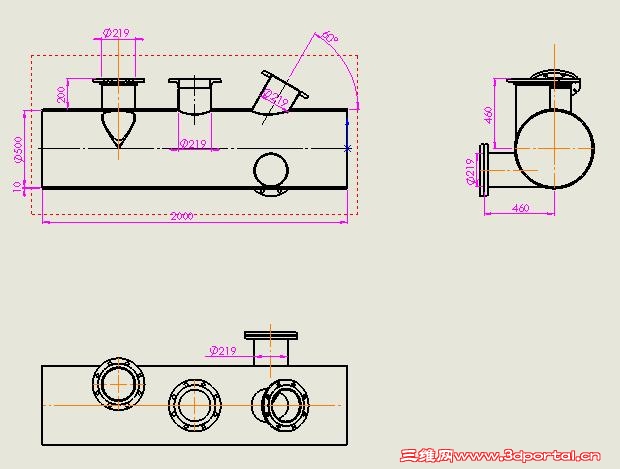

: }) N* W6 X# I3 A9 @ 1.jpg

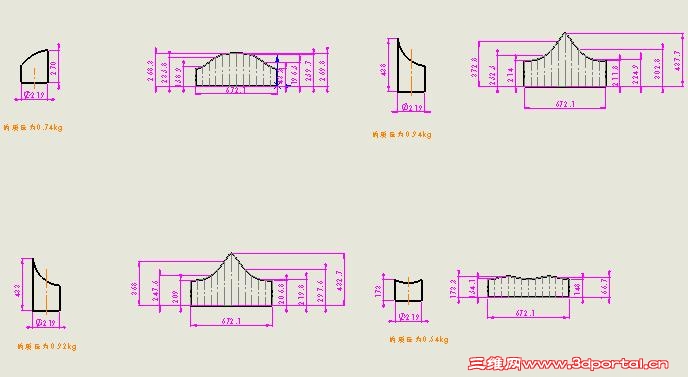

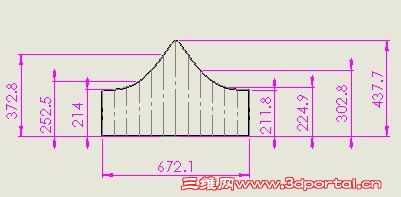

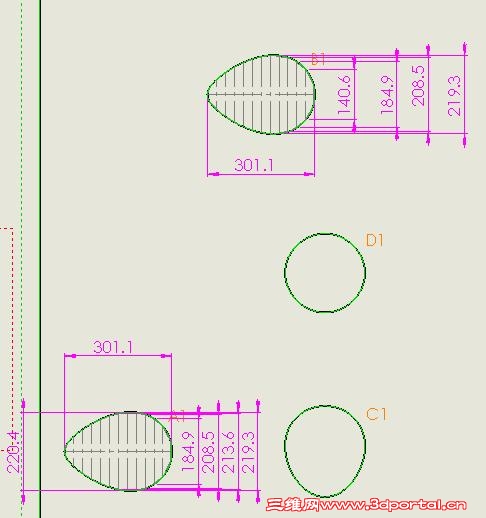

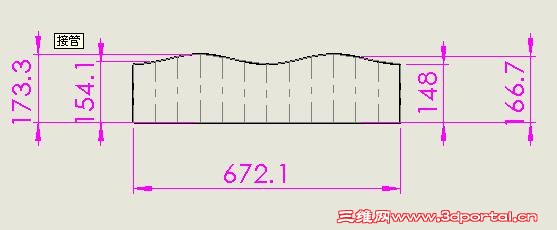

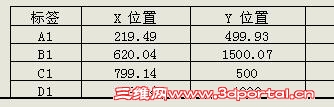

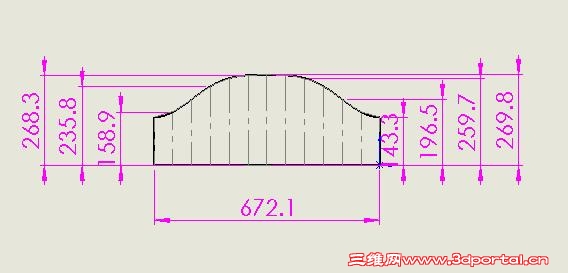

/ s* J& {6 B( m$ ]" J  GAutoCAD一般出此图。0 m7 _9 W7 `/ |8 L
Solidworks装配体→自动生成部件图。
* P4 [$ @" t8 G- S: z  V2 M  g& ~
- h; J( n6 l% u! o2 @0 [) x
发表于 2013-3-15 19:00:21 | 显示全部楼层 来自: 中国湖北咸宁
楼主是牛人啊
发表于 2013-3-16 18:59:16 | 显示全部楼层 来自: 中国山东莱芜
楼主水平很高
发表于 2013-3-17 12:55:29 | 显示全部楼层 来自: 中国浙江丽水
楼主,你牛!
发表于 2013-3-17 21:53:28 | 显示全部楼层 来自: 中国辽宁鞍山
要是用编程软件下料的话,就不用这么麻烦了,直接输出。
