9 L' v. S- ~+ e# ?$ a% ]4 A适用于领先的多任务车铣复合加工的GibbsCAM 软件
－－先进的GibbsCAM 软件提升了多任务车铣复合加工的效率，为企业创造更多利润
: [) X7 X9 |, \

GibbsCAM 系统具有友好的图形用户界面和集成的可视化功能，非常适于多任务车铣复合加工编程。
) r5 ^5 g" D  i0 |1 [' k
7 {0 F7 y5 n: F  \/ [3 Q+ k  n
9 A5 b) m2 b8 l- ^) L虽然车间里用着好几个不同的CAM 软件系统，但这家制造航空航天及石油天然气工业零部件的厂商正用
他们认为最理想的CAM 软件包—GibbsCAM 软件进行多任务加工编程。
5 E  d. t0 |" n. l  E3 p----------Chris Felix 评论
9 H! k  n, z8 T6 h6 E$ V! \
4 @6 J4 R  Y/ G- U% q' p( m“只有想不到，没有做不到！”Accutech Machine 公司合伙人Karen Becker 说，正如那句口号所言：
+ {6 Q# {, r5 m4 E# A如果给予员工良好的信任，会达到意想不到的效果。Accutech Machine 公司（位于美国盐湖城）每天努
6 x) u9 K" l3 t" a  u- {6 e力带着这样的激情工作，为员工提供机会，让他们不断承接新的更具挑战性的任务，最终产品交付不仅
" y# \6 f7 C: s& A% L3 R3 \让老客户满意，还会促使老客户给Accutech Machine 公司推荐更多的新客户。
- q! g& D0 T$ Z" dAccutech Machine 公司成立于1994 年，主要面对航空航天工业及石油天然气的一些领域。但正如
公司合伙人Bryan Becker 所说的，公司不介意业务大小、利润高低都会承接，让员工多些锻炼机会。
6 c5 v! H3 s$ A$ V: J) K“我们大部分业务在商用航空方面，”他解释说，“生意好时这是个非常不错的领域，但当经济不景气时，
) E4 s7 D! B  W( m- y7 ?你会很快夭折。我们制造应用于石油天然气领域的井下钻头传感器，同时还做一些管道探测工具。”
与大多数行业一样，Accutech Machine 公司在2008 年大部分时间生意很好。然而，到第四季度效
9 m9 H$ e: O5 r1 Q  Q  D益突然大幅下滑。“导致经济大幅下滑的原因主要是由于消费者心态转变了而不是因为实际商业环境影响
* Q1 x! ]2 o/ ~, w7 i了需求。”Becker 先生说，“这是唯一能解释得通的原因。似乎大家都在某一天清醒，决定停止消费--不再
" D- \" ]( x3 G( i# o7 E# K购买零部件、机械、汽车等等。我们也削减开支，开源节流。在经济大萧条前，我们调研市场上的新机
  c* O, v+ ~9 v; x9 \床情况，本来应该买两台，但经过再三考虑，我们只买了一台。”
Accutech Machine 公司有25 台CNC 机床，其中18 台是铣床、六轴车床和水刀切割机，多数车床
都是配有动力刀座的森精机机床。车间还有两台5 轴铣床，其余的都是配有旋转台的4 轴机床。但近来
最受大家关注的是森精机的多任务车铣复合加工的NT 系列机床。
3 G$ \/ S4 V' |* {9 d5 S$ r多任务车铣复合加工崭露头角

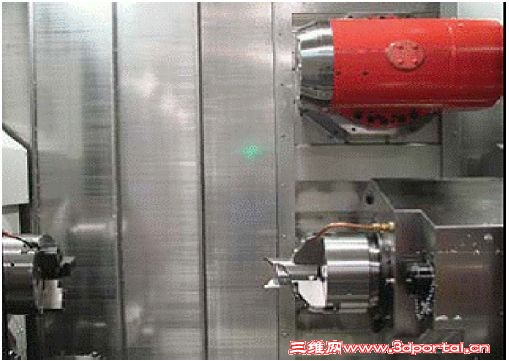

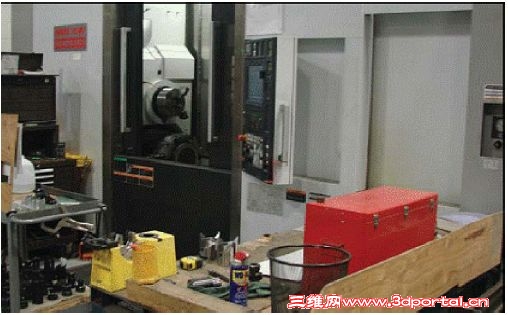

Becker 先生说，一年前Accutech Machine 公司购买了森精机NT 复合加工机床后，他们很快掌握
8 b2 d5 r6 m! f* d了机床的多功能性应用。由于森精机NT 复合加工机床既有车削功能又有铣削功能，可在X 轴方向移动
, R! A4 i- A" s* Z8 T: _29.5 英寸，在Y 轴方向移动±8.3 英寸，在Z 轴方向移动64.4 英寸，B 轴旋转范围±120 度。“用这台机床
我们可用更少的装备加工更多的复杂零部件，”Becker 先生解释说。零部件只要在森精机NT 系列所规定
的范围内都能加工，但他们加工的多数零件直径都不到10 英寸，有时却长达18 英寸。
Accutech Machine 公司生产的多数零部件既能在森精机NT 复合加工机床上加工，也能在其它组合
机床上加工。当有新加工任务时，生产经理Tyler Bushman 会基于零件的复杂性与机床的效率，选择最
适合的机床来进行加工。公司还有一些零件用其它机床加工了好几年，现在也改用NT 复合加工机床了。
这些都让Accutech Machine 公司很快看到了森精机NT 复合加工机床所带来的好处。
$ t% u' h, J" F! M; g“我们已经知道零件通过五六个不同装置在铣床和车床组合的机床上进行加工的情况，所以当我们把
零件转移到NT 复合加工机床上加工时，其时效性一目了然，只需一个装置瞬间就可完成，生产时间大大
% g! `5 m$ g3 k9 V- @( f! _
7 l6 t& x& a( |6 g2 L# S5 S; v缩短。”Bushman 说。当然，更复杂的加工与全面深入的编程密切相关，Accutech Machine 公司的员工
/ g) m% {# L2 q正在深入学习。
在工作中应用CAM 软件
虽然多任务车铣复合加工机床使得Accutech 公司竞争优势明显增加，Bushman 先生却认为是
" P  d* M# j/ f3 S5 [9 T; B9 m1 {Steve Russell（程序师和机床操作员）用GibbsCAM 软件做的预编程非常成功，才使得机床如此高效。
, c! @& S& G8 |1 i% kRussell 先生以前在其它机床上用过GibbsCAM 软件，因而当Accutech 公司购买了多任务车铣复合加工
机床后，他力荐GibbsCAM 软件与之搭配使用。“我们已经有几个其它CAM 软件包，”Bushman 先生解
9 ~! J$ i: k" q4 G7 L$ d1 |释说，“当我们购买这台复合加工机床时做了大量调研工作，向每家了解他们使用这台机床的情况。大家
% Q$ z5 ?3 A* s6 a0 n6 J+ b一致认同Steve 的观点。GibbsCAM 软件到位后，我们看到Steve 在森精机NT 复合加工机床上加工复
3 s  P4 F- g7 g* Y! X杂零件 驾轻就熟。”
Russell 先生喜欢用GibbsCAM 软件是由于它的实用性。“GibbsCAM 软件的自由形态交互风格使得
我可以在创建几何图形、创建刀路、可视化加工过程/检测及后置处理间轻松自如地移动，”他说，“我们
3 X' y3 z$ E; l0 j0 \1 F' J5 Q7 v5 L的许多客户只提供他们的实体模型，我只需进入模型，直接读取文件，进行编程即可。”
最近我们接到一个订单，要做一个特殊零件--应用于油田的防喷器闸板--部分需要用车削加工，但还

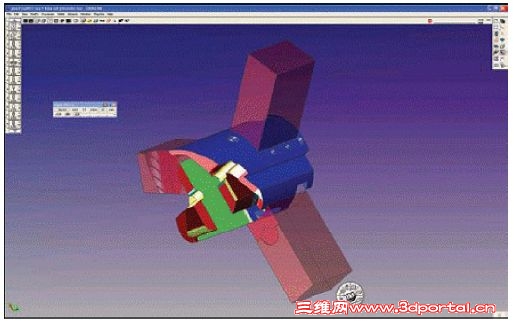

3 O1 {) `6 [1 _$ ^要用相当多的铣削来辅助完成。客户发来一个IGES 格式模型，Steve 把它转换成Parasolid 格式。每当
切削时，他从图片上抽取与模型相对应的几何体，作为零件编程的一部分，他查看模型，确定需要什么
9 V$ G3 K5 U( v+ v操作，然后选择要执行的操作命令。他要为每步操作选择工具，指定几何体，然后计算切削深度（包括
+ A6 k( j; Q% a4 M' {* K* L完成前有多少步骤都要计算出来）。他指定操作命令，从而优化整个加工过程。
“这个模型实际上只是一个引导，是加工的开始，要在选择个体特征前进行此操作，让机床知道你的
  O. D5 e3 k( P: T2 E/ y5 T要求。” Russell 先生解释说，“这个模型甚至还能预防我做几何体时会犯的很多错误。例如，我用它有助
5 J6 n$ W6 L+ X5 r于防止过切。”
/ M- _; Z) R: L% {



6 L* I  ~3 Y! h" ?. [, Y- `3 qAccutech Machine 公司把这台新购的多任务车铣复合加工中心纳入到其生产阵容，很快接到了新业
$ d& m4 o' a" L$ a7 V务。自从把这台森精机NT 复合加工机床的性能与GibbsCAM 软件结合使用后，生产总周期缩短了高达
50%。
其它特色
经过实践证明，GibbsCAM 软件非常适合Accutech 公司和他们的多任务车铣复合加工机床。
GibbsCAM 是专为机械师量身打造的软件，考虑到了很多对机械师而言有意义的功能。图形用户界面的
/ y' ?: p2 p0 P. t* B) J拖放操作与鼠标右键点击上下文相关操作功能的交互性，使用起来非常高效。程序师可自行设置想要的
8 x% y, M5 ?1 ]" L" m2 R: d0 y操作顺序，在各加工任务间轻松转换。Russell 先生编程的时候使用一个25 英寸大的监控器，但即便如
此，有时候他还使用对话框面板的向上滚动功能和透明化功能，让屏幕空间最大化。
3 o2 [" ^3 m! n- a+ A1 {“此外，像计算每秒钟运算速度的加工界面和工具接口，GibbsCAM 软件比我以前用的其它程序简单
多了。”他继续介绍说，“我能把多个物体，多个实体，甚至多个片体都放到屏幕上。使用其它应用程序，
4 O) [! U9 p5 y6 |# X你要把实体分层放，但使用 GibbsCAM 软件无此顾虑。在删除前，我只需双击图形就可以把它们导入到
任何层别。”

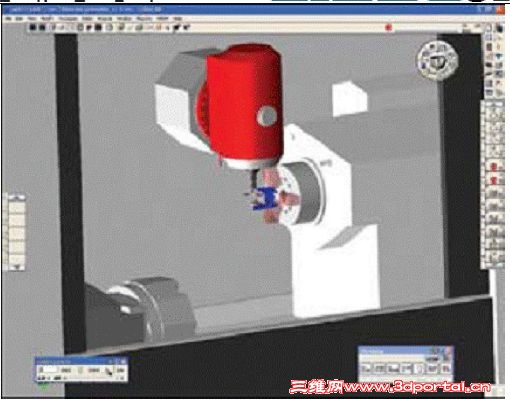

5 _5 n1 I/ M4 i/ c( ^2 WAccutech 公司经常应用的GibbsCAM 软件的另一特色是：集成的可视化功能，或者叫加工模拟。
Russell 使用GibbsCAM 软件的模拟加工渲染功能，可在任何时候预览进程，能在传送到工厂车间前发
# {/ h4 O3 c/ J6 r现任何存在的潜在问题。他甚至可以在程序运行的同时不断转换视图查看方向。Bushman 先生单独解释
了这一特色是怎样帮助他们节约大量时间的：“预览加工进程可最小化机床的合理加工时间，让我们能更
; v6 D. B& ~2 j# C; q5 I快开始切削零件，且信心更足。”

当然，后处理是关键。GibbsCAM 软件提供了一系列后处理选项，包括用户自定义、基于模板修改
及专用于工厂的后置处理库，可用旧式后置工具客制化APT CL 的特殊要求，以便于使用。
超越期望
& l' @. e# |1 B) Y' N! |! JAccutech 公司致力于不断尝试做新东西，以促进公司不断学习，学习对于企业的生存与发展而言十
分有益。在引进森精机NT 复合加工机床和GibbsCAM 软件后，他们又遇到了一些新的挑战，但却赢得
& K( V* x4 [" n5 }/ J了更多客户，且操作起来也更加有效。Accutech 公司产品经理Rhonda Butrick 说，“生产总周期缩短了
" P: y; X8 P, M( w- d7 `3 S高达50%。要谨记我们把六个机床装置浓缩成一个了！用一台机床装置看似花费时间比较长，但是相比
' P, Y7 Q8 m6 Y( q) f1 s. |$ T较把其它几台机床装置结合起来使用而言，实际上已经是非常快了。当然，还消除了不同机床间的零件
- u" L& X+ X0 p* y0 Z处理问题，所以很少出现处理或装载错误。我们尽量减少人为因素造成的错误。”

2 p: P- M1 F% r* b8 A

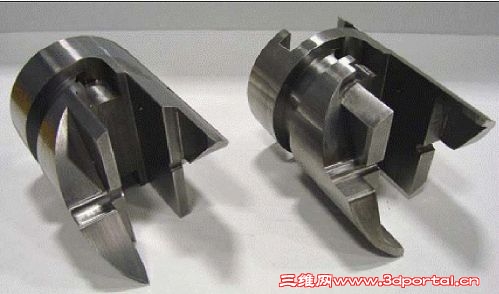

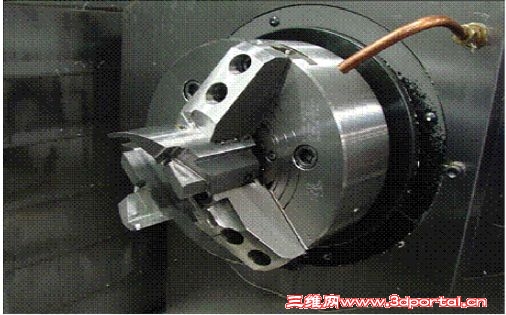

8 |4 c  s" b6 Y; }/ H上图是用4130 钢热处理做的防喷器闸板零件，这是Accutech 公司在多任务车铣复合加工机床上更加高
" h) x7 w& n$ ~3 D% _效地进行生产加工的非常典型的例子。
( ^- F2 J: F* U3 {0 jAccutech 公司发展日新月异，工厂不断扩张。Bushman 先生回忆说，当他1999 年刚来公司的时
候，工厂面积才5600 平方英尺，只有两台铣床和一台车床。“ 然而，去年，我们工厂面积已经扩大到
35000 平方英尺，空间更大了，工厂更加干净，干活更加高效了，还能满足我们日益增长的客户群的需
% o) z( x' H1 K' H% [" e! h求。”他说，“我们还注册了AS9100 认证，通过了ISO 9000:2001 认证。”
Becker 女士总结说，“近几年我们成长很快，现在我想放缓脚步，对公司重新进行规划，确保公司一
切活动有序运转，然后继续发展。”结果不言而知--这家公司拥有先进的工具，具备开拓进取的精神，一
定会取得成功。


7 d3 J' U, E5 d8 X' o' z; Z机床仿真
