柴油机的活塞和缸体的装配问题，这个该如何约束使之配合，求大神赐教！！！

proewo · 发表于 2012-10-30 19:52:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

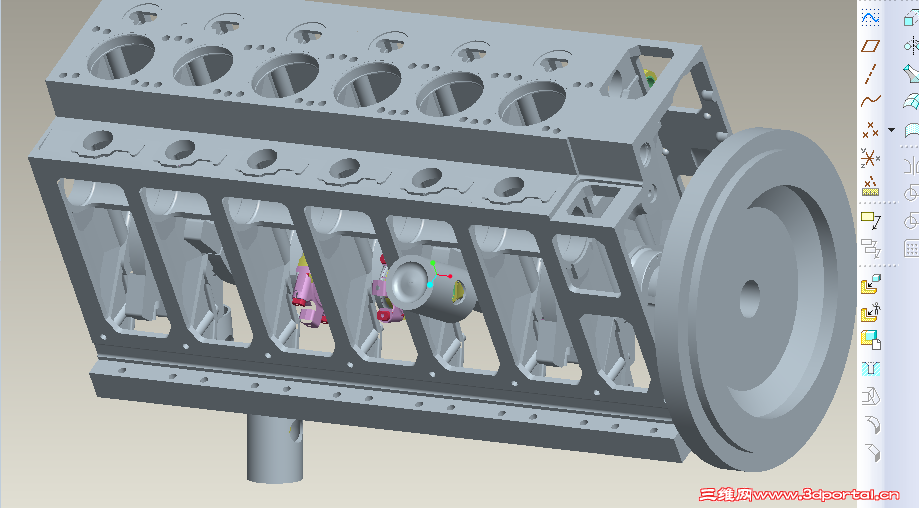

图中的活塞如何调整使之能够与气缸配合，旋转啊啥的都不是很有用，这是装配图，不知道怎么上传原件就只好这么传一个截图了，高手指导该如何具体操作谢谢谢谢

proewo · 发表于 2012-10-30 19:53:27

气缸就当是上面的那个大的圆孔以及下面的一部分空间吧，大神赶紧支招啊

proewo · 发表于 2012-10-30 19:59:24

里面的都是组装件，一直不知道该如何调整活塞的位置，无法实现装配，有做过的指导啊啊啊啊

tangcarlos3d · 发表于 2012-10-30 20:37:37

1. 插入：分别点活塞外圆柱面和气缸的内圆柱面。2.偏移（offset）对齐：点活塞上端面和缸体上表面，输入一个负的数值即可，改变数值大小就调整活塞深度。
方法1 还有一个办法用轴线对齐：分别点活塞外圆柱面的轴线和气缸的内圆柱面的轴线，他们自动对齐。

但是以上装配是不能用在机构分析里用的，因为它动不了。要用在机构分析里用则不能用端面偏移（offset）对齐。必须将活塞销孔的轴线与连杆小端孔的轴线对齐才行，并将对称面对齐。连杆大端孔的轴线要与曲柄的轴线对齐。具体可参见运动分析的章节内容。

ganyiwei · 发表于 2012-10-30 20:38:55

试下圆柱链接和平面链接。
