形位公差标注问题

w1solid · 发表于 2006-6-21 14:31:48

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

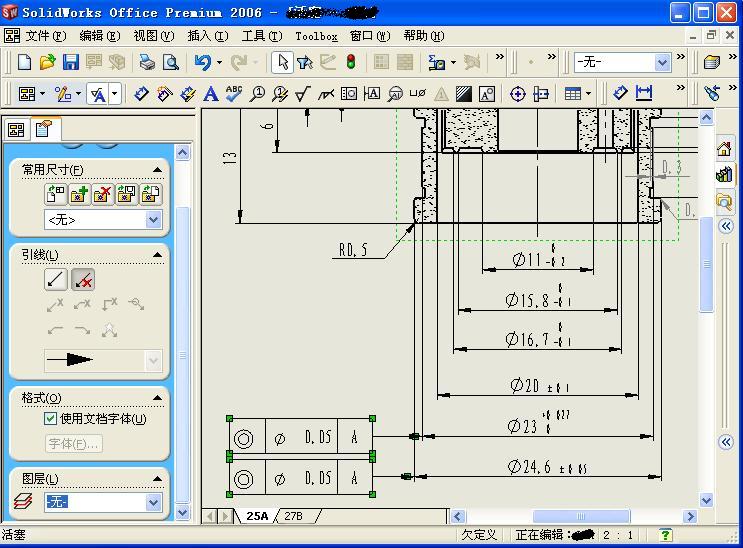

请教高手：图中两个形位公差如何合并在一起？

tianma_liu · 发表于 2006-6-22 14:30:36

看下面

xie3321 · 发表于 2006-6-22 15:31:45

楼主的意思是Φ23和Φ24.6具有相同的同轴度公差Φ0.05,

wwjkgzs · 发表于 2006-6-22 16:34:11

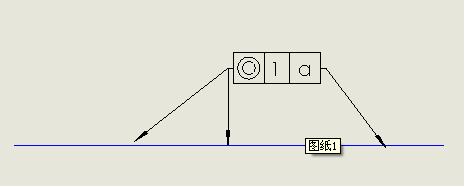

在其箭头按住 ctrl 再拉出一箭头。

w1solid · 发表于 2006-6-23 08:13:48

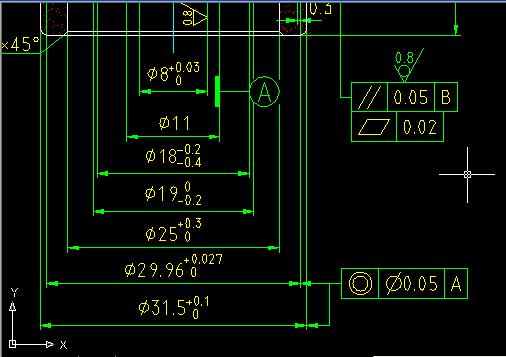

ACAD里直接画可以实现这样的效果(也就是我想要的效果),在SW里只画一个形位公差时可以让它随尺寸线一起移动，但是这时候形位公差是没有引线的（见主帖左边的属性）。我想问的就是这时候能不能画成ACAD里的效果，并且形位公差仍然随尺寸线移动。

tianma_liu · 发表于 2006-6-23 08:31:48

原帖由 wwjkgzs 于 2006-6-22 16:34 发表! [2 G8 |% h) s8 h$ t. M& ]9 }* g
在其箭头按住 ctrl 再拉出一箭头。

w1solid · 发表于 2006-6-24 10:50:11

原帖由 tianma_liu 于 2006-6-23 08:31 发表 f9 a: _- V' b g) w9 G" w

但是这样的标注，它的箭头与尺寸线是分开的，移动尺寸线的时候标注箭头不会跟随，我想要的是单个标注时随尺寸线移动的效果+多个箭头。

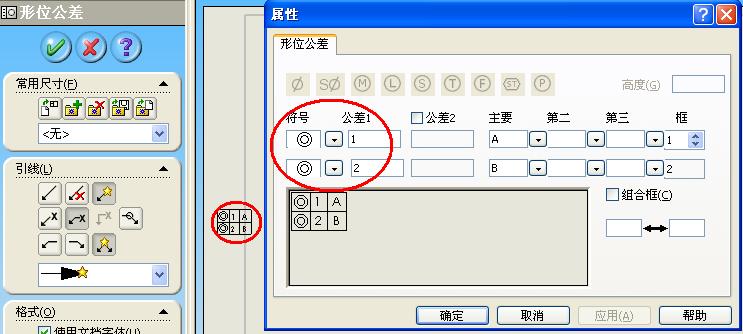

按住Ctrl增加箭头的操作，前提是有箭头。但是要让标注随尺寸线移动，就要把标注附加到尺寸上，就会自动变成没有箭头。(请看主帖里显示的属性)
谢谢！

[ 本帖最后由 w1solid 于 2006-6-24 10:56 编辑 ]

zlqz · 发表于 2006-7-1 22:22:13

楼主，请说明具体意思

yun203009 · 发表于 2006-8-8 15:29:55

可以这样标注吗？不同的尺寸不应该在一起标注。

kllkll · 发表于 2006-8-9 19:44:41

相同的同轴度公差值,但表达的部位不一样.课本上是要求各注各的,但我想可以用一个框格图两个箭线头来表示,但这需要变通,严格意义上来说是不允许的

探子 · 发表于 2006-8-9 20:13:56

深奥，还没用solidworks标注过公差等

makemyday · 发表于 2006-8-11 11:20:17

是呀，工程图里标尺寸我一直都觉得很麻烦，而且字体大小控制不容易，我还是转到CAD里进行再加工的

hfboy · 发表于 2007-5-15 18:46:17

原帖由 tianma_liu 于 2006-6-23 08:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif

我正想问多箭头如何标呢,多谢多谢.

swan2 · 发表于 2007-5-15 19:41:58

提示: 作者被禁止或删除内容自动屏蔽

zyzyfy1 · 发表于 2007-5-16 08:30:04

可以么？？学习学习。

:loveliness:

zyzyfy1 · 发表于 2007-5-16 08:33:06

试过了，可以，高人高人

qinai224 · 发表于 2008-8-24 11:01:55

真的可以啊

,正好用

yancx · 发表于 2008-8-24 14:00:24

那就失去了出2二维图的意义，如果三维模型改了怎么办？？？再加工？？？

SW二维图功能挺强大了，我都是直接出图

做个好的二维图模板很有用！good

CSD3111 · 发表于 2009-8-16 16:01:34

原帖由 tianma_liu 于 2006-6-23 08:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif' c/ N$ s$ T% ~1 _# V, q

谢谢，有用，实在！

fushuixiu · 发表于 2009-8-16 16:55:24

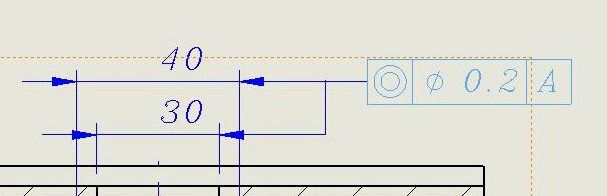

骗人的把戏，只是在另一个尺寸上通过草图画了二条直线，看上去象就行了。

轩琪 · 发表于 2012-8-3 17:03:28

tianma_liu 发表于 2006-6-23 08:31 static/image/common/back.gif

请问怎么在形位公差方框的另一端也添加一个箭头呢？
还有，形位公差的箭头可不可以两次折弯？

syc102 · 发表于 2012-8-3 21:59:18

本帖最后由 syc102 于 2012-8-3 22:14 编辑

轩琪发表于 2012-8-3 17:03 static/image/common/back.gif, [4 h8 ^2 U2 p" n
请问怎么在形位公差方框的另一端也添加一个箭头呢？- [# r" N: G6 M+ U, ^( d: u7 o* d
还有，形位公差的箭头可不可以两次折弯？

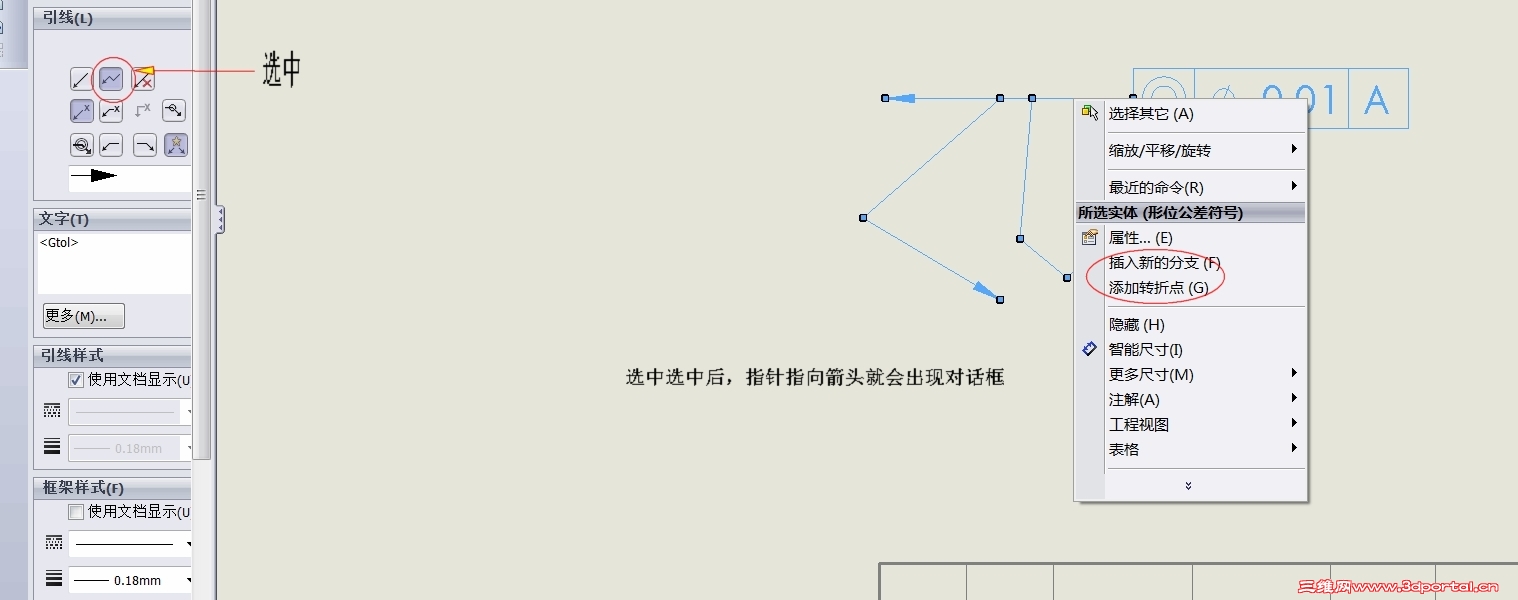

可以多次折弯，多次添加箭头！

xiaojunxue · 发表于 2012-8-3 22:50:35

syc102 发表于 2012-8-3 21:59 static/image/common/back.gif
. [8 {) |! ]/ K" q. L0 Z. B可以多次折弯，多次添加箭头！

这个方法最好，添加转折点，完全可以达到自己的要求。

轩琪 · 发表于 2012-8-4 07:32:49

syc102 发表于 2012-8-3 21:59 static/image/common/back.gif
: J+ B" R$ w/ Z5 A5 C. g可以多次折弯，多次添加箭头！

谢谢，非常感谢！

1999lggg · 发表于 2012-8-4 21:21:49

点箭头，按住CTRL最实在，ctrl 作用太大了
