请高手帮忙看看这是哪什么软件做的

2009 · 发表于 2006-6-30 10:50:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

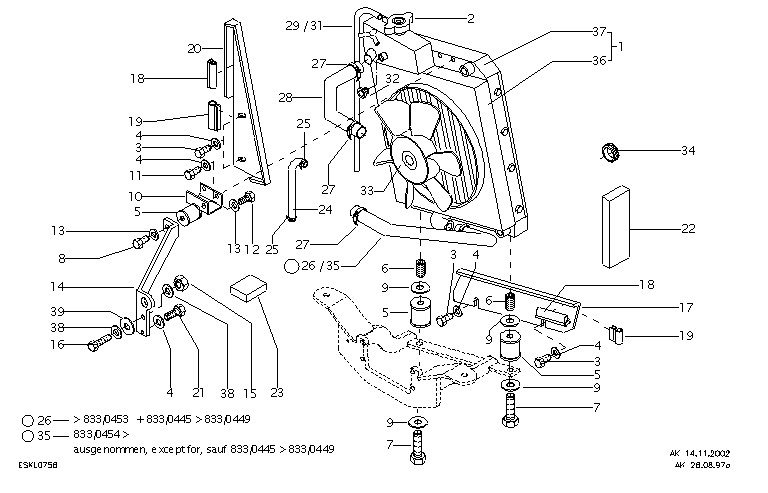

这是国外机器零件手册中的图，是怎么作出来的？渴望帮助谢谢！

mihu · 发表于 2006-6-30 10:56:45

装配图，搞不清楚啊，期待高手解答中

山联2 · 发表于 2006-6-30 11:15:39

都可以做到这样的效果

2009 · 发表于 2006-6-30 11:23:20

这不会是一个一个零件画上去的吧？！

2009 · 发表于 2006-6-30 11:24:41

是什么都可以做到这样的效果？能指教的详细一些吗？

[ 本帖最后由 2009 于 2006-6-30 11:26 编辑 ]

kingxiuzi · 发表于 2006-6-30 12:34:57

由零件图拆画装配图,我想大概就是这样了

userkypdy · 发表于 2006-6-30 12:35:53

好相是invertor

schooner · 发表于 2006-6-30 13:01:33

没有3d软件，我们以前就这么画

山联2 · 发表于 2006-6-30 13:05:24

此图是二维的轴测性配装示意.
都不是三维投影.
就是一个一个画的.
但用三维画就比较方便了.
画这样图的出300元就有人画了.

yhx640 · 发表于 2006-7-21 16:59:43

用三维软件制作造型,再生成爆炸图.应该可以达到上面的效果.

zllyh2006 · 发表于 2006-7-21 17:36:01

CAD就可以做呀!我们以前做过的!

菲虫 · 发表于 2006-7-21 17:40:09

CAD做出来的，但是目前学习的程度感觉好难。。。。。。。。

kevinlee · 发表于 2006-9-2 20:39:50

就是爆炸图
easy job

CHENGSHISHAN · 发表于 2006-9-3 17:35:01

提示: 作者被禁止或删除内容自动屏蔽

ymdmaster · 发表于 2006-9-3 17:44:40

很多方法看你喜欢哪种

dellxp · 发表于 2006-9-3 20:09:17

这是三维软件装配图生成爆炸视图,如proE、UG等三维软件很轻松的可以实现，所以说搞设计要上档次很得用三维

yaovac · 发表于 2006-9-9 14:08:20

用CAD,用机械制图中的轴侧图可以画出来!!

等风的旗 · 发表于 2006-9-9 19:23:30

我想应该是三维软件做出来的吧!三维软件中有一种爆炸图!我想是这样的.如果在CAD中做,既要考虑各零件的方位,又烦琐!

rexzzl · 发表于 2006-9-9 19:53:00

很多都可以话啊！麻烦点就在二维的来做，包括cad。要是想方便点简单点就用三维软件来做！！

jielny · 发表于 2006-9-9 20:33:44

就是三维爆炸图啊!作说明书用的!

xuejihai · 发表于 2006-9-9 21:29:02

一般的三维软件都可以画出来！

liweisky · 发表于 2006-9-10 23:54:41

是轴测图，通常在说明书和产品图解目录中使用
一般可以用这几种方法解决
1、徒手画轴测图，以前没有CAD类软件的时候，工程师都是手工画轴测图的，缺点就是太累
2、在AutoCAD中画三维爆炸图，然后切换到布局空间(有的版本是图纸空间)标注序号，缺点是AutoCAD建模麻烦
3、使用其它的三维CAD软件(如UG等)，完成装配和爆炸图，转换成 DXF 格式，用AutoCAD打开，再如上述第2所述标注序号
4、如果有现成的图片(说明书扫描)，直接描图！

6511299 · 发表于 2007-8-21 17:45:11

用SOLID WORKS画出三维的装配图,然后形成爆炸图就是这样的效果

		自动登录	找回密码
密码			注册

通知

[已解决] 请高手帮忙看看这是哪什么软件做的

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

回复 #3 山联2 的帖子

用acad都可以画

浏览过的版块

CHENGSHISHAN CHENGSHISHAN 当前离线积分 274 UID 143542 主题在线时间小时注册时间 2006-6-4 头像被屏蔽	发表于 2006-9-3 17:35:01 \| 显示全部楼层来自：中国上海提示: 作者被禁止或删除内容自动屏蔽

	回复支持反对举报
