solidworks转dwg问题！！！

fgfeng · 发表于 2012-12-5 09:41:32

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

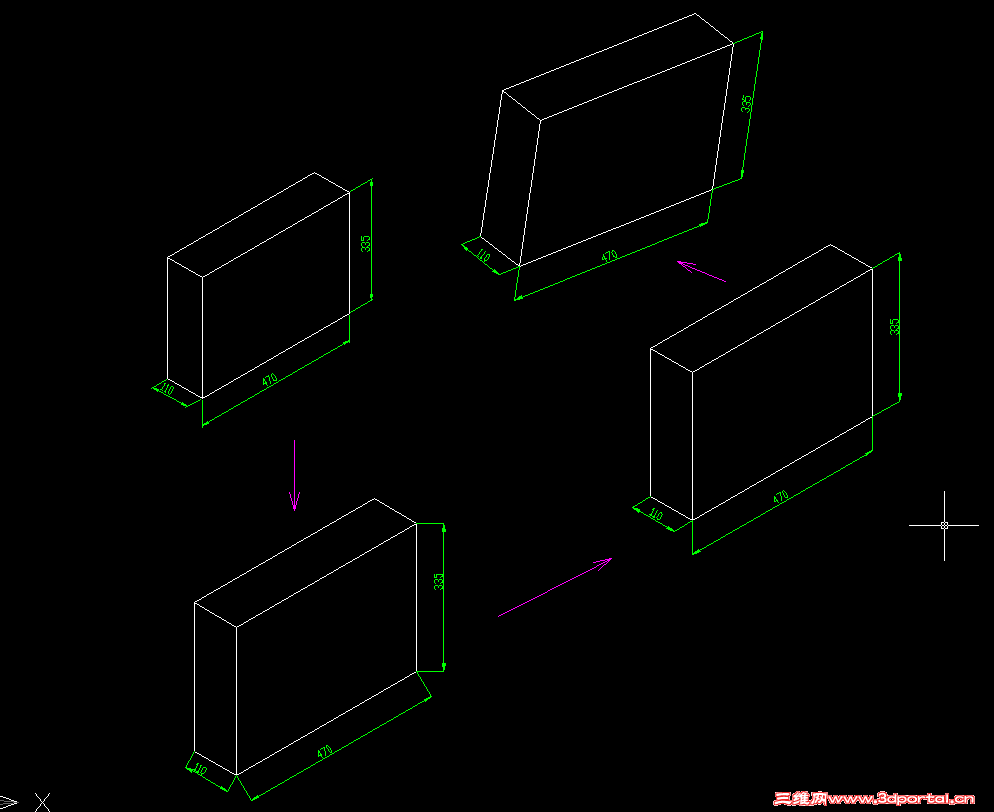

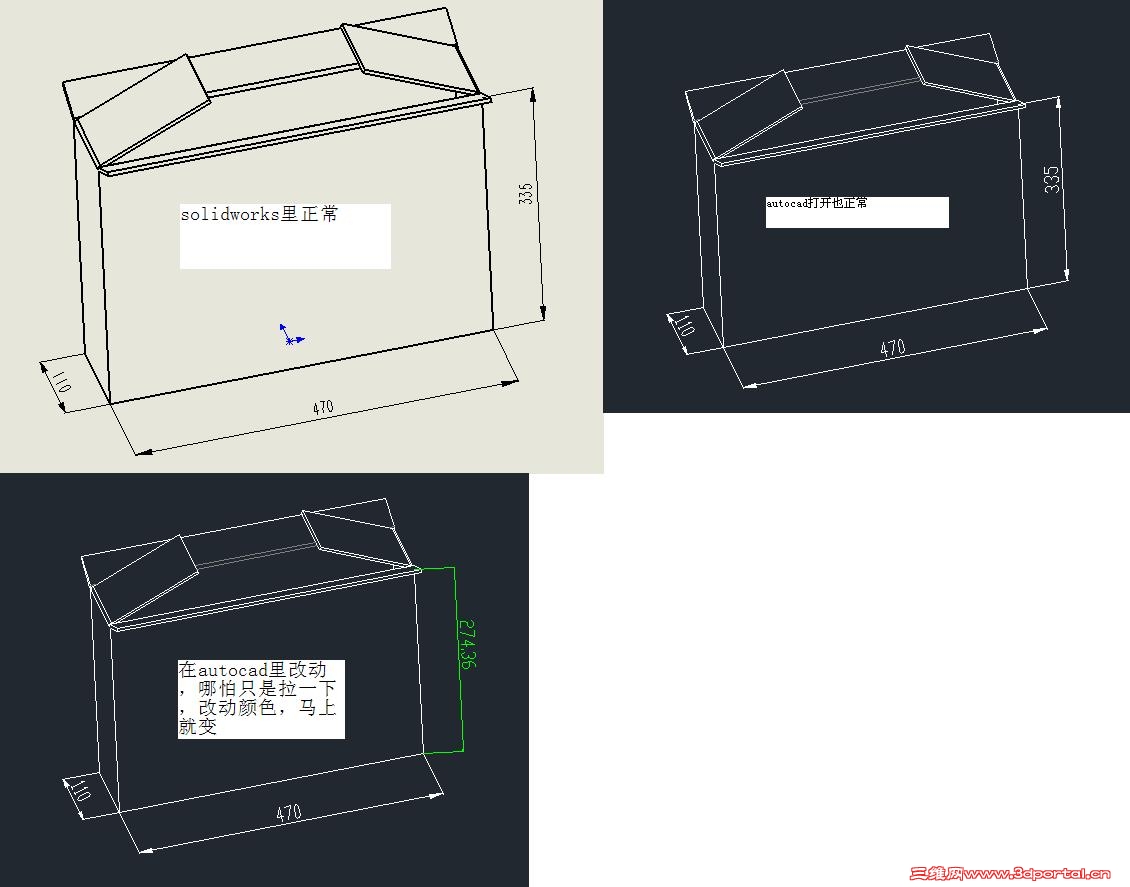

工作需要，经常要做一些立体尺寸图，公司要求是autocad的，于是在solidworks里画好，再转成dwg，可是问题出来了，在solidworks里标好尺寸，这里一切正常，转存为dwg，刚用autocad打开时也正常，可这里如果有改动，比如将尺寸拉动一下，甚至只是改变一下颜色，尺寸马上就变了，变了一个方向，见图。不知道各位有什么办法解决这个问题？

wjchicken · 发表于 2012-12-5 10:25:15

所以我讨厌autocad

judyyai · 发表于 2012-12-5 10:30:42

本帖最后由 judyyai 于 2012-12-5 11:09 编辑

SW有依實際尺寸標尺寸嗎
轉出有1:1嗎

剛剛去試試看尺寸會跑掉應該非正投影出來
所以尺寸跑掉

等角圖轉出工程圖
1:1 存成DWG

到AUTOCAD 使用縮放SCALE 的 R參考修正任一尺寸符合所需
這樣尺寸就可以是1:1

再修正一下尺寸線傾斜(O)

到時候再大約用旋轉尺寸ROTATE 轉一下角度即可

英俊少年 · 发表于 2012-12-5 10:36:13

必须有！习惯了就可以用solidworks出工程图，也可以转DWG。

pym916 · 发表于 2012-12-5 10:52:39

试了一下，的确出现楼主所说的现象，不知是何故？

fgfeng · 发表于 2012-12-5 11:17:44

judyyai 发表于 2012-12-5 10:30 static/image/common/back.gif
8 {5 Q P' }" G* A3 I# Y3 RSW有依實際尺寸標尺寸嗎" n5 D% q7 Z( v
轉出有1:1嗎

应该是这个原因造成的，目前不得已是炸开使用，没有好办法解决。

judyyai · 发表于 2012-12-5 11:45:10

fgfeng 发表于 2012-12-5 11:17 static/image/common/back.gif! [' N, n4 E4 }2 {
应该是这个原因造成的，目前不得已是炸开使用，没有好办法解决。

做成塊 block
或者參考3#我說的作法

fgfeng · 发表于 2012-12-5 11:58:57

judyyai 发表于 2012-12-5 11:45 static/image/common/back.gif2 p4 J h% u* @8 i8 S( X6 n
做成塊 block
; g8 g* J# a: i! T+ u或者參考3#我說的作法

谢了，你的方法行得通，虽然麻烦了一点。

xisiniao · 发表于 2012-12-5 14:19:21

CAD里面的立体图也就是起到示意作用，直接编辑尺寸就可以了，没那么严格的。

lzbadam · 发表于 2012-12-5 14:23:13

疑难杂症，基本无解，专心SW吧

judyyai · 发表于 2012-12-5 15:14:19

xisiniao 发表于 2012-12-5 14:19 static/image/common/back.gif
9 A' j. _; m$ v. S: f1 c8 QCAD里面的立体图也就是起到示意作用，直接编辑尺寸就可以了，没那么严格的。

是阿~認同~
只是不知道為何樓主堅持轉DWG 要1:1

fgfeng · 发表于 2012-12-6 10:58:26

judyyai 发表于 2012-12-5 15:14 static/image/common/back.gif7 [* y/ N! v* W+ n, E
是阿~認同~# l5 K0 M* t( j! K/ V/ h
只是不知道為何樓主堅持轉DWG 要1:1

不是要1：1，而是尺寸线都不对齐了，转了一个角度，这样一看明显就不对。至于尺寸数据，这倒是无所谓。

liangpeng985 · 发表于 2013-11-21 14:16:50

最后还是没解决啊

fgshrl · 发表于 2014-11-4 11:54:28

现在是用SW存的工程图，总会出现这样或那样的问题，比如两个相同文件或只是修改很少的模型存放在一起，这一点对项目组合作最为重要。

jinqin11 · 发表于 2014-12-5 15:08:20

我只是将SW转成DWG，不包括尺寸，尺寸标注在CAD里重新画，我发现转换出来，字体看起来很别捏。如果不需要更改我会转成PDF
