在建立刀具时,通常需要输入刀号,长度补正号,半径补正号等,5 G! x I1 T, I; J
由于编程时的疏忽T*,H*,D*,没有一一对应,导致严重的事故,如产品报废,刀具破损,严重的会出现主轴与工作台的碰撞. 后果不堪设想!6 p- e. Y: A- q6 B# t, Z. L
那如何避免这种情况发生了,随着软件版本的更新,该问题已很好的得到解决.
0 X- q3 ]' L0 A& n/ {+ F, ~ L: ?! i9 t0 ^1 N' O5 I& ?; I5 f
方法有2种,
& L9 T# _8 N9 S( Q: ~5 h- R8 O- n1.在软件里面可以进行设置达到 2 ~- u' `* O T+ G8 K9 g
2.通过后处理开发增加相关的检测代码和自动修正代码也可以完成 / j. Q* A) g* t3 R5 @2 u6 k" ^2 b
/ \0 R3 x; y# l4 c1 r* e: Y
今天主要讲的时如何通过修改机器控制器的参数 实现4 r7 |: t* o, P5 ^* F, r! J- X

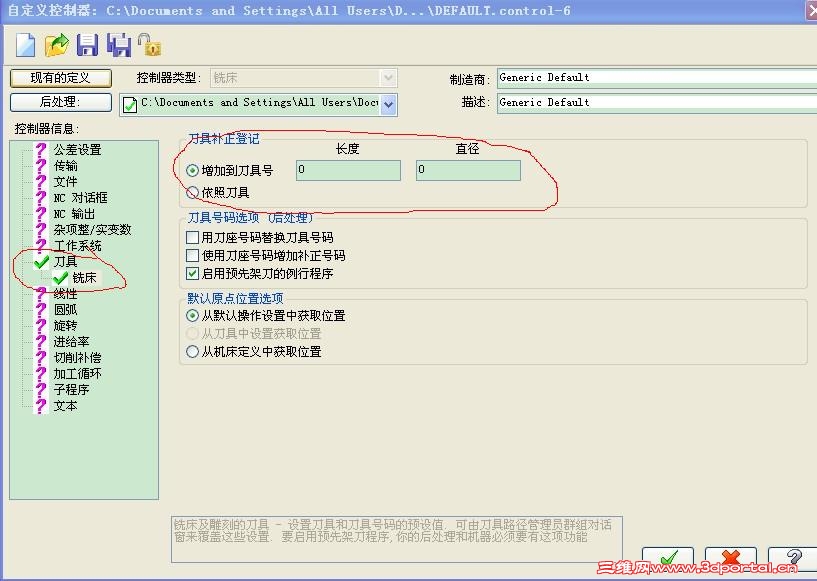

直接看图,修改下图红色的地方) @: g: v( f/ G$ W; n/ v" f* o" {
% y1 x. a* Y6 H4 D- d" p如果认为此方法不错,请支持,我一定会继续发帖为大家共同学习交流! |
|
