[讨论] PRO/E能自动计算最大尺寸，长×宽×高 吗？

 关闭 [复制链接]
ryyhui
发表于 2013-1-11 18:48:49 | 显示全部楼层 |阅读模式 来自： 中国江苏苏州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
如果PRO/E自带最大外形尺寸的参数就好了，
8 k5 X" y1 C( R# T* c: }9 s
; R- _; A- w* J. T3 l5 H3 R2 S因为，很需要。
: ^, S# @7 ^' ^
3 P2 H* s  X7 ~. ~) I" R8 J有些不规则零件，可以转工程图，然后测量出最大外形尺寸，长×宽×高，
8 d+ v1 [' Y, S1 i- D" j* C) @
; G' }  R) n" h% w! D还有个方法，可以得到最大外形尺寸，方法如下：; y# u- d+ A6 Z

1 o% B# v8 ]" y: d7 S+ b新建 asm组建------选择  NC模型
5 l3 c+ _+ D: N/ C' P& i% O, W8 k8 O! {$ ^( t# I( l8 S& O
; D3 w: K* o4 }- x+ ]; L9 P$ x5 X& ^  b, Y6 k
! R9 B$ t4 o( [2 C4 k
然后，创建坯件
, L; n. }% {& u
3 j( y, p" [: A6 e  r# V7 H( T1 S
, e$ f& ^9 m; H9 a: Y7 t/ {+ B 2.jpg
% T5 e; X7 Y( w# V# T9 M
9 w' N# C1 M9 u) g1 H" U# _0 _* E5 K' H+ s; T# I
就能看出最大外形尺寸。
7 e: O& D" A$ T# Z- Z. |+ t! e3 r" d* c, Y5 p
3 U% a3 G6 |6 C5 p; h% U/ i
不过还是很麻烦，每次都要这么搞一下，& Q2 S( J0 j$ L" P6 S, S' `' K

7 v# r1 \) f/ a; p) t/ z$ p有没有更好的方法呢？" I! r8 d# Z( O: ]6 ?- D8 [

; k  r8 b  i# T# X) p本人算是抛砖引玉，，2 I2 ^" U! s3 i; J7 P
回复

举报

PENGFEI3777
发表于 2013-1-19 10:55:41 | 显示全部楼层 来自： 中国江苏南京
本帖最后由 PENGFEI3777 于 2013-1-19 11:03 编辑
4 a0 f! M2 F& w
% z0 I; g2 _& w+ z装个外挂啊，比如EMX，就有自动量尺寸的
+ O( P- N. }: V1 P; I/ e2 \6 S- ?- T8 s7 P1 E/ T, S

评分

参与人数 1三维币 +2 收起 理由
asdolmlm + 2 应助

查看全部评分

回复 支持 反对

举报

tangcarlos3d
发表于 2013-1-19 11:57:24 | 显示全部楼层 来自： 中国广东汕头
我记得好多年前PTC广州公司给我们培训时讲过信封功能可以实现楼主这个要求，但我在模型模式下没找到。可到装配模式下找找，有的话可装一个零件后再计算最大尺寸。
回复 支持 反对

举报

ryyhui
 楼主| 发表于 2013-1-20 20:52:29 | 显示全部楼层 来自： 中国江苏苏州
tangcarlos3d 发表于 2013-1-19 11:57 static/image/common/back.gif4 l! t+ U! T2 x$ s, c
我记得好多年前PTC广州公司给我们培训时讲过信封功能可以实现楼主这个要求，但我在模型模式下没找到。可到装 ...

; G' j7 |# h9 j- d) u1 y信封功能？能具体说下吗？
回复 支持 反对

举报

tangcarlos3d
发表于 2013-1-20 21:35:02 | 显示全部楼层 来自： 中国广东东莞
英文是envelope，普通意思是信封，在这里应该是包裹物的意思。在pro/e里就是物体的最大矩形体的边长/体积。也就是你要的最大实体。1 V* }; U4 P; p" ?' ], {
当初培训老师只是提到这个概念，没有具体举例。所以记不清了，毕竟过了14年了。
回复 支持 反对

举报

ryyhui
 楼主| 发表于 2013-1-21 13:11:34 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 ok22ko 于 2013-1-21 13:17 编辑
, K/ c3 L4 i* v% r+ ?# T  m/ |5 t) k; T0 o6 p9 s- k( G' Z

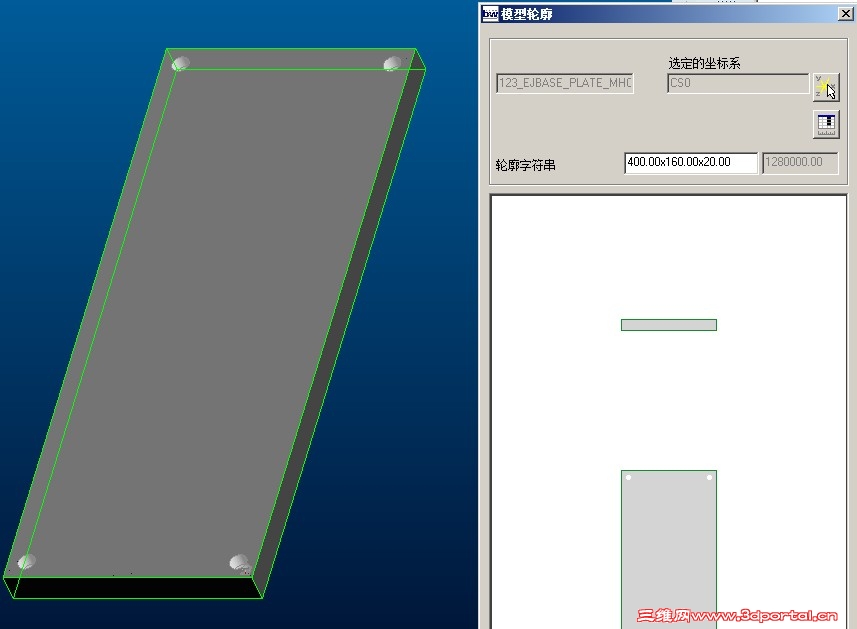

找到一个可用的，PROE4.0 下测量模型最大外形尺寸的外挂。" ]# a: Z) ^" j% |+ s$ G5 P# K
6 B; q3 r9 V5 c3 u7 B0 _
- T/ a+ [/ W9 O. r0 u, t' N
% n( T5 h  @$ O; d* o
% s3 i6 X! `% e+ X% D- {
' E) [. M. }% k- o- {PROE 5.0 也可以用，，，
回复 支持 反对

举报

tangcarlos3d
发表于 2013-1-22 20:32:30 | 显示全部楼层 来自： 中国广东东莞
ok22ko 发表于 2013-1-21 13:11 static/image/common/back.gif+ z: i0 {/ a' z2 a# @
找到一个可用的，PROE4.0 下测量模型最大外形尺寸的外挂。

# |% V* A/ |0 j! `  R" f报找到的方法分享给大家嘛。
回复 支持 反对

举报

zhao181420
发表于 2013-1-23 13:07:18 | 显示全部楼层 来自： 中国江苏南京
学习了，我们公司的模板属性里有，我每次都空着
回复 支持 反对

举报

LeoZhangShang
发表于 2013-1-23 16:22:42 | 显示全部楼层 来自： 中国上海
我觉得楼主的这个方法很好啊，学习了。
回复 支持 反对

举报

three_zyh
发表于 2013-4-20 19:37:07 | 显示全部楼层 来自： 中国黑龙江哈尔滨
测量里面似乎有吧？
回复 支持 反对

举报

ryyhui
 楼主| 发表于 2013-5-20 12:58:49 | 显示全部楼层 来自： 中国江苏苏州
好吧，我把这个插件贴出来吧。' \2 J9 _% x: y) D$ r0 W& J6 o
————————————————————0 }* s& R+ H. X( \& S

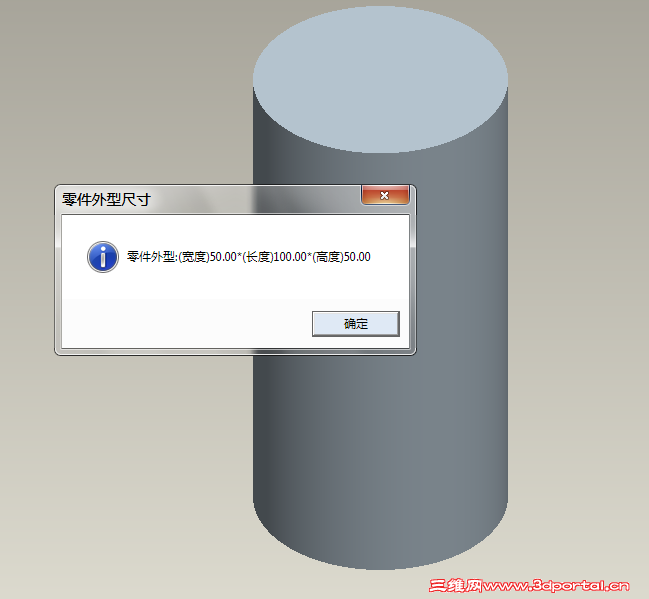

功能:在PART模式下计算零件最大外型尺寸,结果包含零件中的曲面.
9 @5 h6 h5 t, y, n9 X3 G  [0 K1.把文件夹解压到D盘根目录.
1 h8 g. D* }8 ?# r. ?% h  C& L2.在CONFIG.PRO中添加"protkdat D:\OutlineCompute\protk.dat".# b: v# F' [4 f( h- I
3.OK啦.1 W. g5 G; W$ m+ C
$ W7 ^# `: R+ c. R9 v$ c
OutlineCompute.rar (265.46 KB, 下载次数: 19)
回复 支持 反对

举报
