螺旋形缠绕管的过渡问题

dingo168 · 发表于 2013-2-6 14:24:12

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 dingo168 于 2013-2-6 14:35 编辑

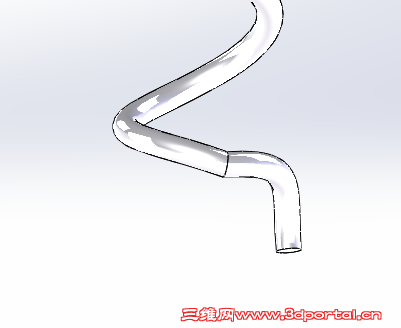

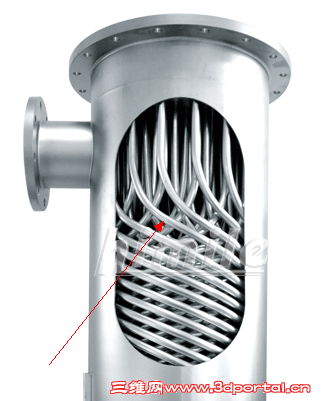

请教此处怎么画能圆滑过渡？我参照拉簧的画法时图中箭头部分无法做到圆滑过渡

gt.adan · 发表于 2013-2-6 15:15:39

本帖最后由 gt.adan 于 2013-2-6 16:09 编辑

一般畫法用樣條曲線設置相切即可。
然而樓主這種畫法要設置圓滑過渡是有困難的：
螺距80，末端四分之一圈的變化太大了…

jie7788 · 发表于 2013-2-6 16:59:02

交叉曲线

gt.adan · 发表于 2013-2-6 17:45:36

本帖最后由 gt.adan 于 2013-2-6 17:49 编辑

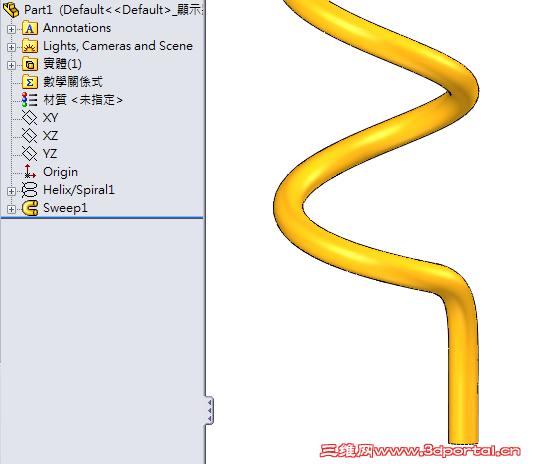

給個建議，使用變化螺距+3d樣條曲線，替代原來的投影曲線畫法會簡單得多~

Part1.rar (30.26 KB, 下载次数: 9)

dingo168 · 发表于 2013-2-6 17:49:02

楼上高手，能分享个part研究下吗？

gt.adan · 发表于 2013-2-6 17:50:00

dingo168 发表于 2013-2-6 17:49 static/image/common/back.gif
. u$ s9 G, S4 k& {5 X) `9 [) O2 y楼上高手，能分享个part研究下吗？

俺並非高手，素人一個罷了。檔案已經附上~

dingo168 · 发表于 2013-2-6 18:17:25

gt.adan 发表于 2013-2-6 17:45 static/image/common/back.gif
% Q$ y& q; y, k/ K( }給個建議，使用變化螺距+3d樣條曲線，替代原來的投影曲線畫法會簡單得多~
7 D0 Q* w5 f O& `7 M0 ^3 M6 z4 U! X4 G7 A/ D+ T" u/ G
打開後請自行解除壓縮。

您好，打开看了不错，有个地方不知你发现了没，过渡曲线设置相切后与螺旋线基圆不同心。

gt.adan · 发表于 2013-2-6 18:47:34

dingo168 发表于 2013-2-6 18:17 static/image/common/back.gif8 s+ k) F J: i7 f3 r. y$ L2 q
您好，打开看了不错，有个地方不知你发现了没，过渡曲线设置相切后与螺旋线基圆不同心。

謝謝指正，俺正想到這個問題，所以重新上傳一次。

Part2.rar (40.6 KB, 下载次数: 13)

dingo168 · 发表于 2013-2-6 19:43:29

gt.adan 发表于 2013-2-6 18:47 static/image/common/back.gif
1 ~7 b, }, Q# F7 _0 D7 s; l2 g謝謝指正，俺正想到這個問題，所以重新上傳一次。# s% M5 q# t6 j4 Q# s4 A7 K

1 Y. M* p- h$ R: _# S. i 打開後請自行解除壓縮。

，非常感谢你！

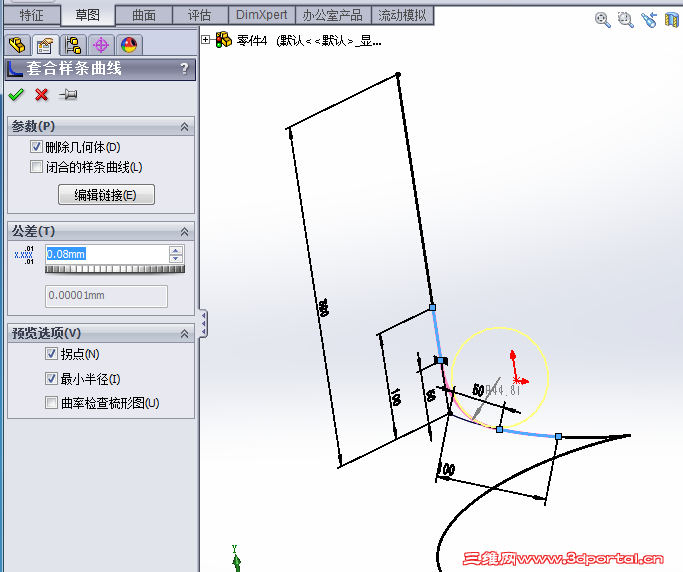

在之前我琢磨了半天，用了一种比较麻烦的方法，用套合曲线的方法也可以，但你的更简单！

gt.adan · 发表于 2013-2-6 19:51:39

本帖最后由 gt.adan 于 2013-2-6 19:53 编辑

dingo168 发表于 2013-2-6 19:43 static/image/common/back.gif
0 p1 I) G% H7 A/ y2 B2 h& S5 ~，非常感谢你！
( z3 i. a" h; a9 [, E+ q在之前我琢磨了半天，用了一种比较麻烦的方法，用套合曲线的方法也可以，但你的更简 ...

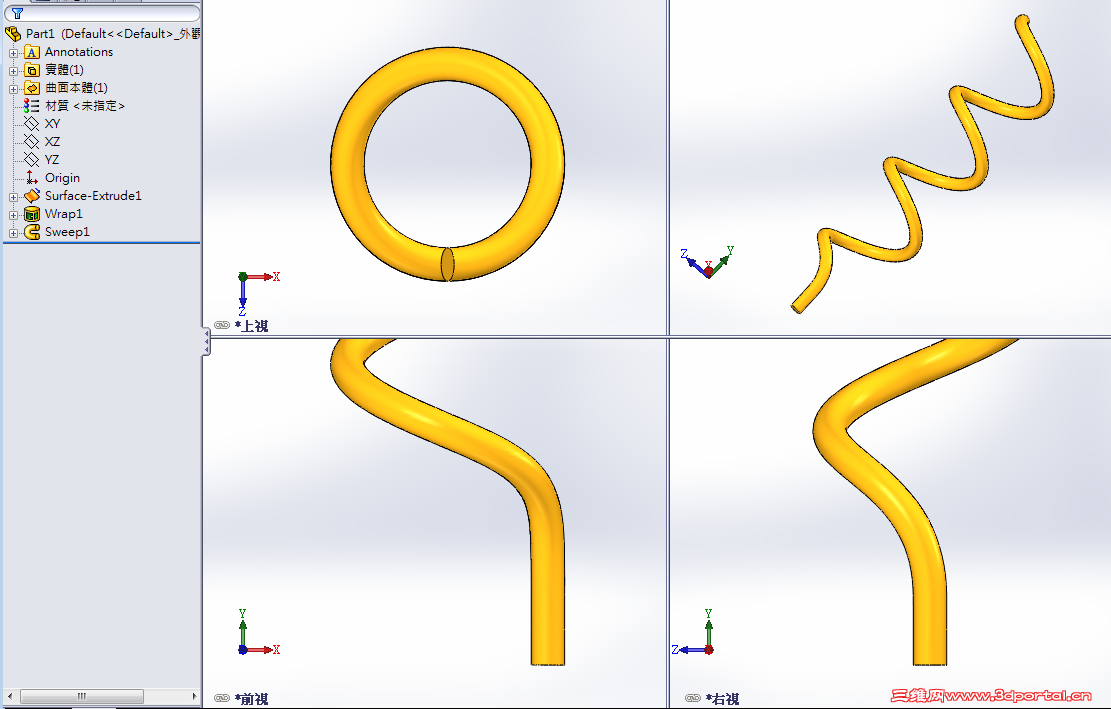

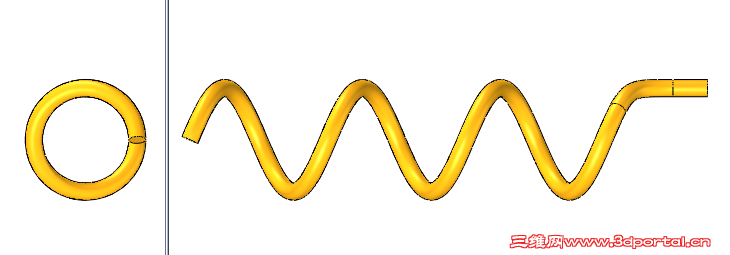

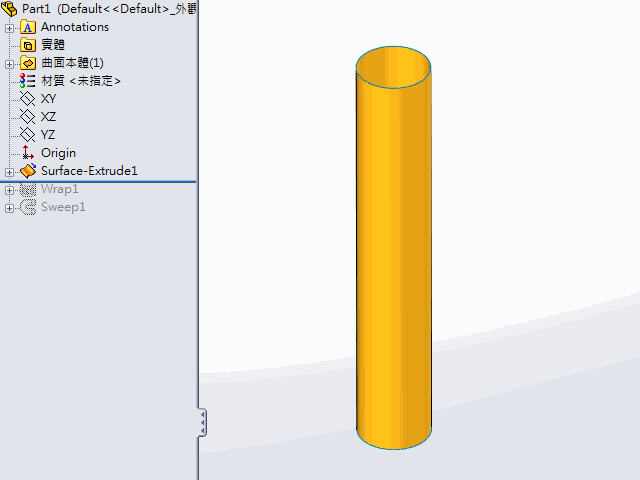

不客氣~其實還有更簡便的方法，而且保證連續(相切)~請看下圖：

dingo168 · 发表于 2013-2-6 19:56:24

gt.adan 发表于 2013-2-6 19:51 static/image/common/back.gif
6 w& m6 C% F# C% N+ ^不客氣~其實還有更簡便的方法，而且保證連續(相切)~請看下圖：

求分享part！！！

gt.adan · 发表于 2013-2-6 20:09:43

重新做了一個，請參考~

Part2.rar (65 KB, 下载次数: 26)

wwguang · 发表于 2013-2-6 22:12:20

闷大现身，感谢叫程

阿菜菜 · 发表于 2013-2-6 22:24:03

jie7788 发表于 2013-2-6 16:59 static/image/common/back.gif$ R4 c9 s0 v" X7 k8 Y
交叉曲线

交叉曲线是什么？

gt.adan · 发表于 2013-2-7 09:02:12

wwguang 发表于 2013-2-6 22:12 static/image/common/back.gif
5 j. W, Q4 `( `" E6 g, F闷大现身，感谢叫程

承蒙您看得起，小弟半桶水深的程度再十年也向悶老師學不完啊！
不過俺倒是他老人家的忠實粉絲啊~~

jie7788 · 发表于 2013-2-7 10:39:03

阿菜菜发表于 2013-2-6 22:24 static/image/common/back.gif* Y; J- L2 g# B% [2 D
交叉曲线是什么？

那你就得先学习基本的知识了或者看看帮助里面的教材

paulchenwei · 发表于 2013-2-7 10:49:13

学习了，还有这么多方法
