建模步骤：. I9 g7 E4 e" H7 D% |4 c$ B
1 X9 A$ Q x- m7 i0 \

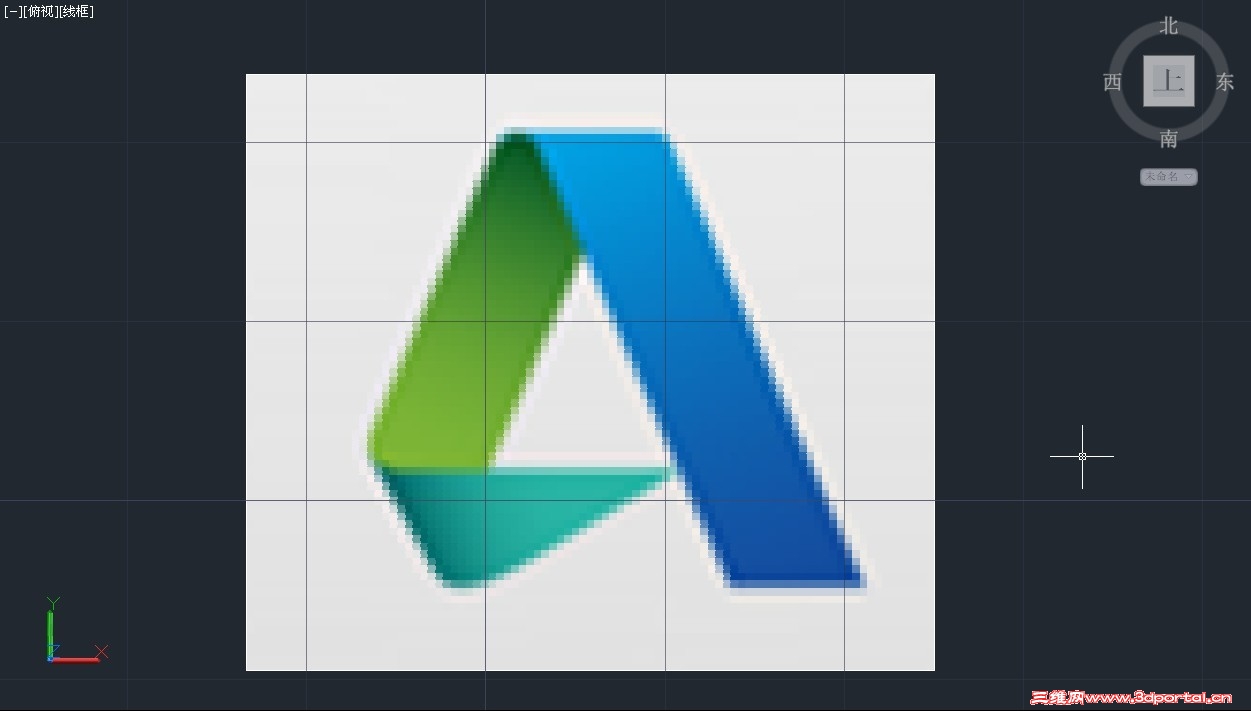

X' E0 X4 ?0 d4 N1 Z一、可用QQ截图截取LOGO图版粘贴到CAD里面。如下图
6 m/ U5 Z& [! M: Z1 \7 x$ v: P
: K0 I: a4 S" }0 v% z% Z, X

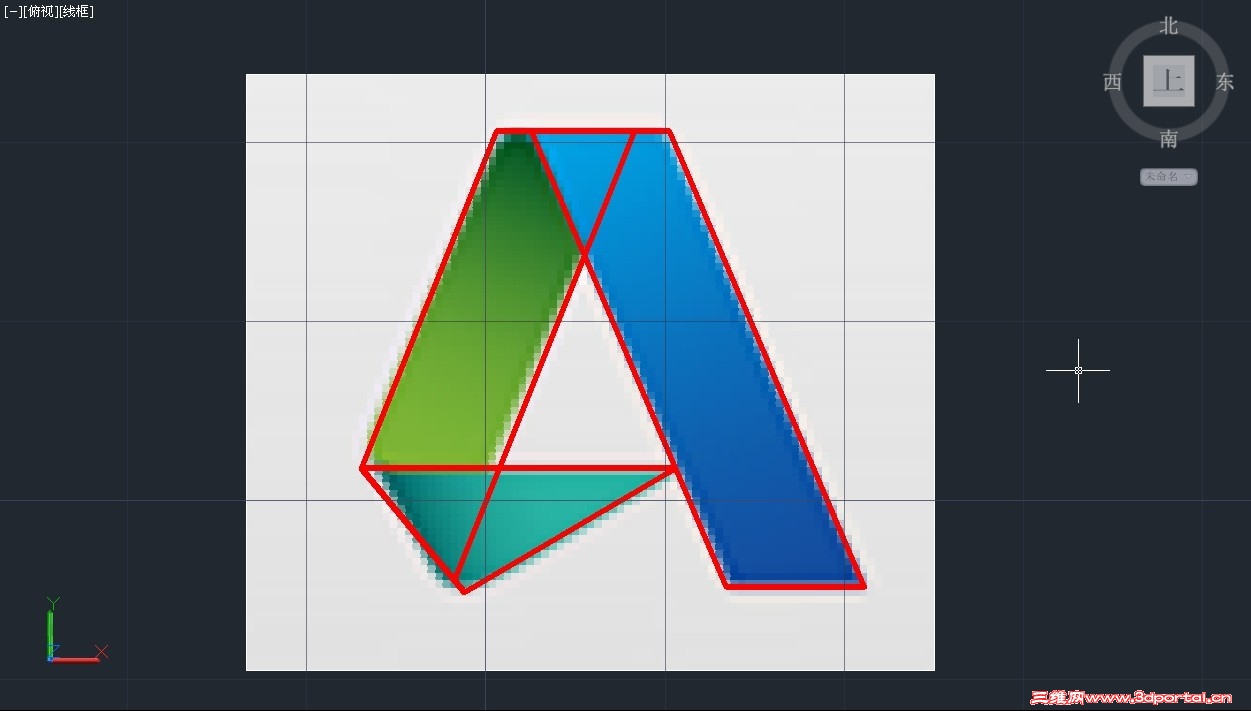

1 r6 d, T: F' }4 W9 v" t; s( M二、用直线命令勾画出轮廓。如下图
- ^+ E5 M5 f6 l# I+ u0 R" H
3 W1 f1 L# N5 v" c6 F: @
: `" b% c' Q6 I

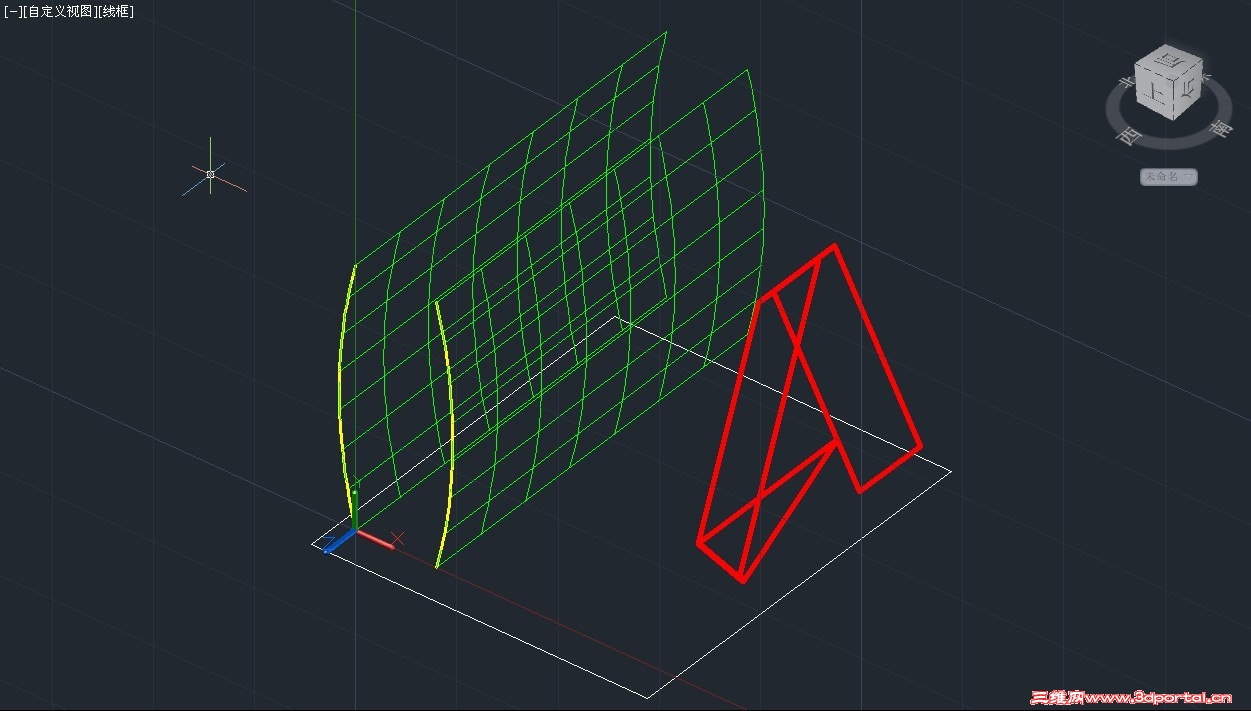

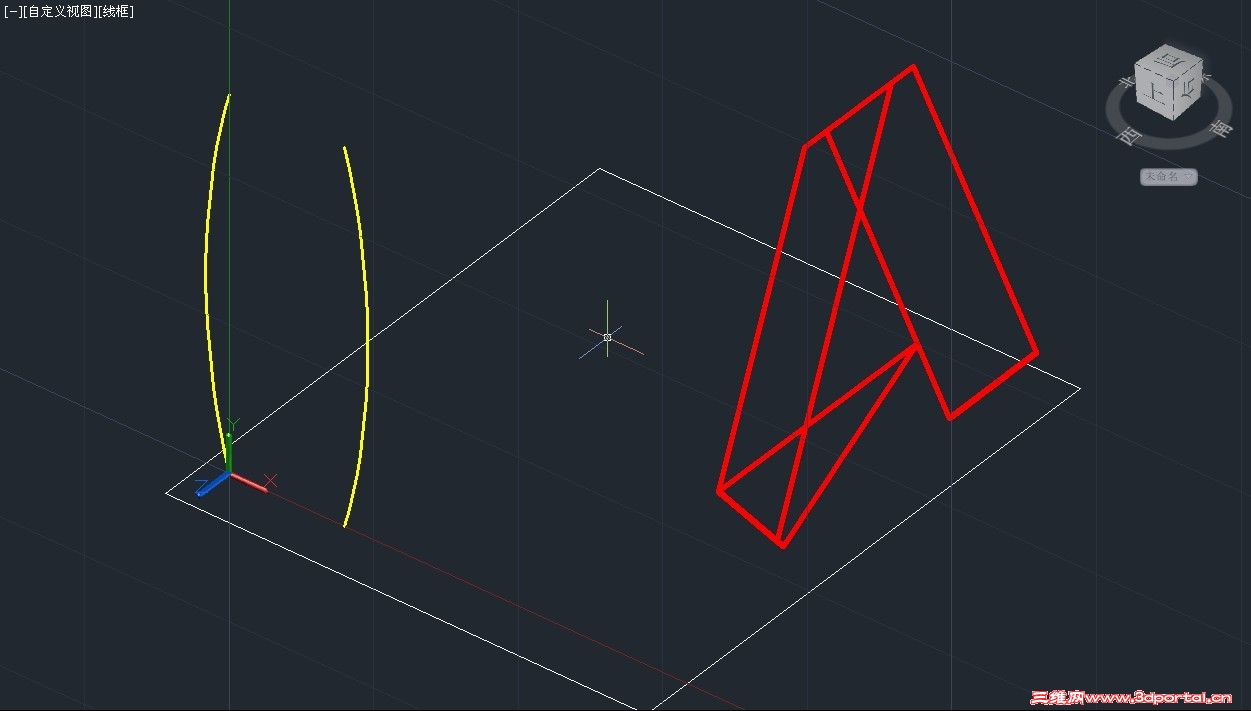

三、把勾画出的轮廓旋转90度，并在左视图方向绘制两段对称的圆弧。如下图2 i+ g8 Y; H$ e
* N0 u, |$ H9 @1 [
& d' z% M# U* g, |. H# H/ X四、拉伸两段圆弧成曲面。如下图
. t/ J. D$ ^" N& X: l; ^
% Z* m: }' Z3 c) D# p% r7 H2 H. f; e+ F) d

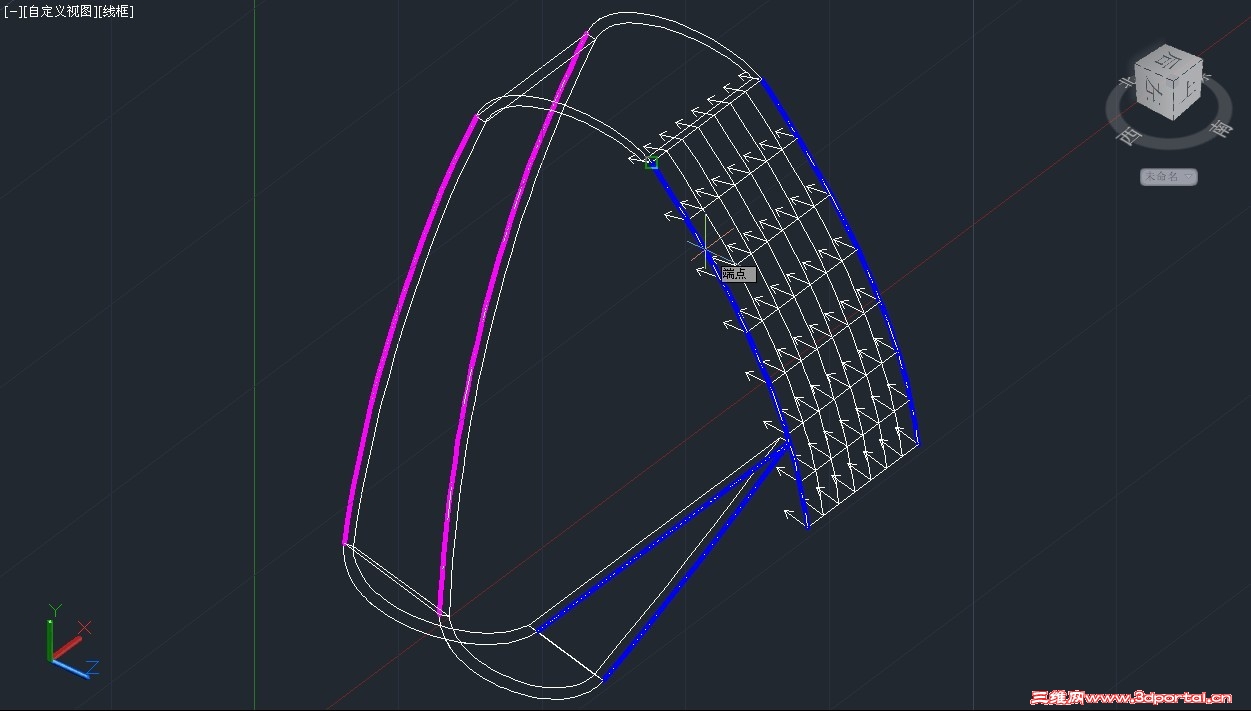

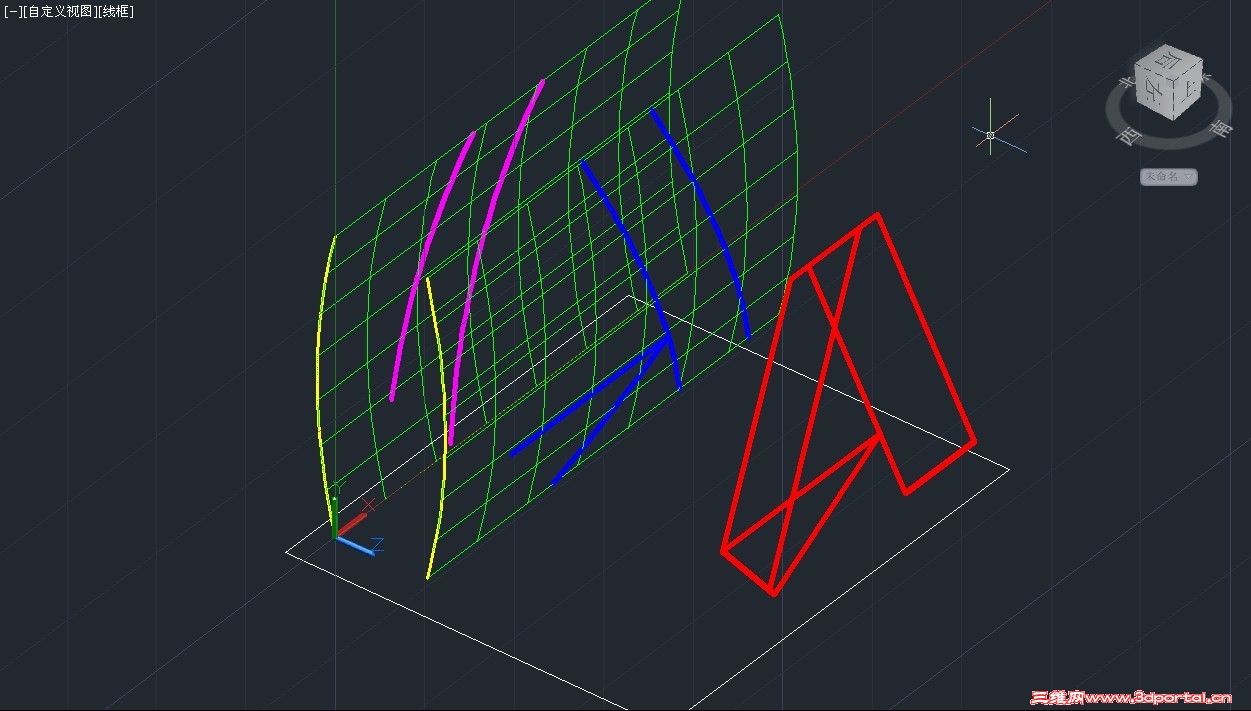

五、用“投影到UCS”命令把线段投影到曲面。此步注意投影的前后关系，如下图，四段在前（蓝色），两段在后（紫色）。' D- P G6 O, i, a" _# h: b( j- f+ t
x9 V- b. N7 A4 L! K2 f$ a+ X* q# d: n$ D

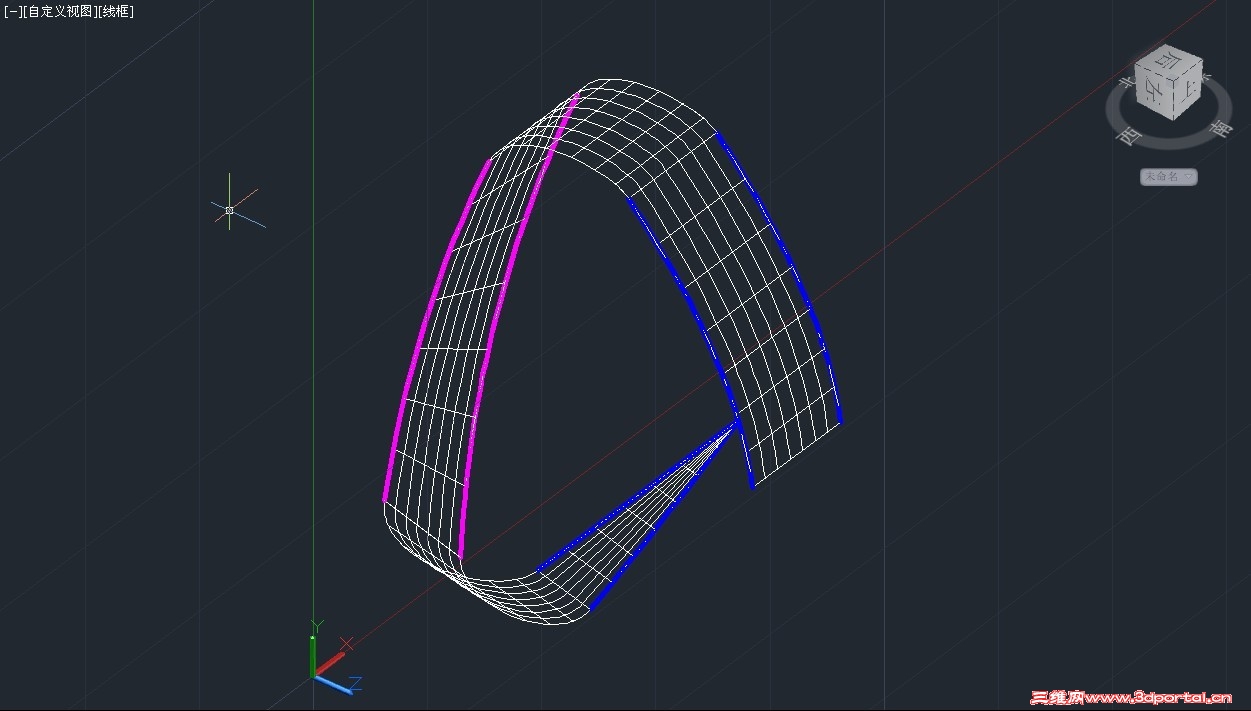

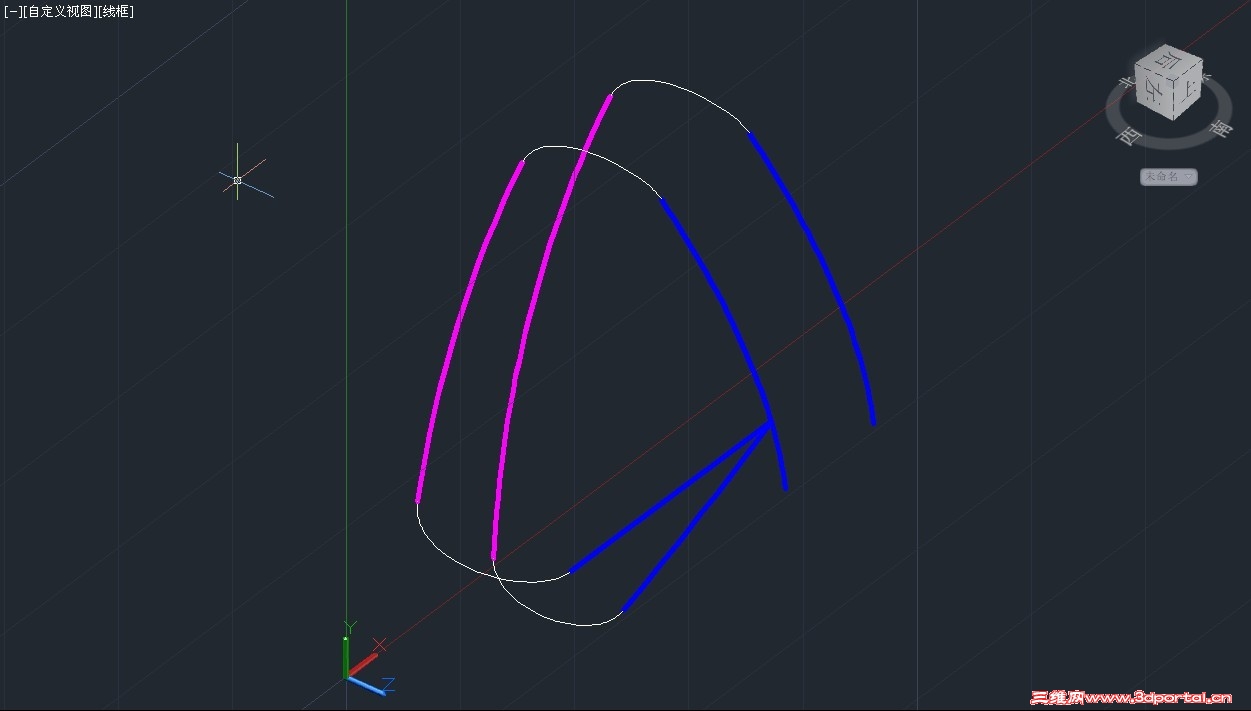

六、删除多余线段，并用“光顺曲线”命令连接前后的线段，如下图。
, ~& {! u% n9 u5 s
$ n, h1 \# y: [0 O4 T) R
% v: H: D" ]4 T: V
七、对曲面进行放样。' z/ S: S% @: ^1 J; O
( Z% b0 v" w, _- _4 B9 Z% \3 F, |# ?5 b+ l3 X( C8 a
八、用偏移面的命令，对曲面进行加厚处理（就是在偏移曲面时，设置成实体形式）
' X( k, K9 ^3 h6 Y
* l1 Y9 t0 [. W% Y

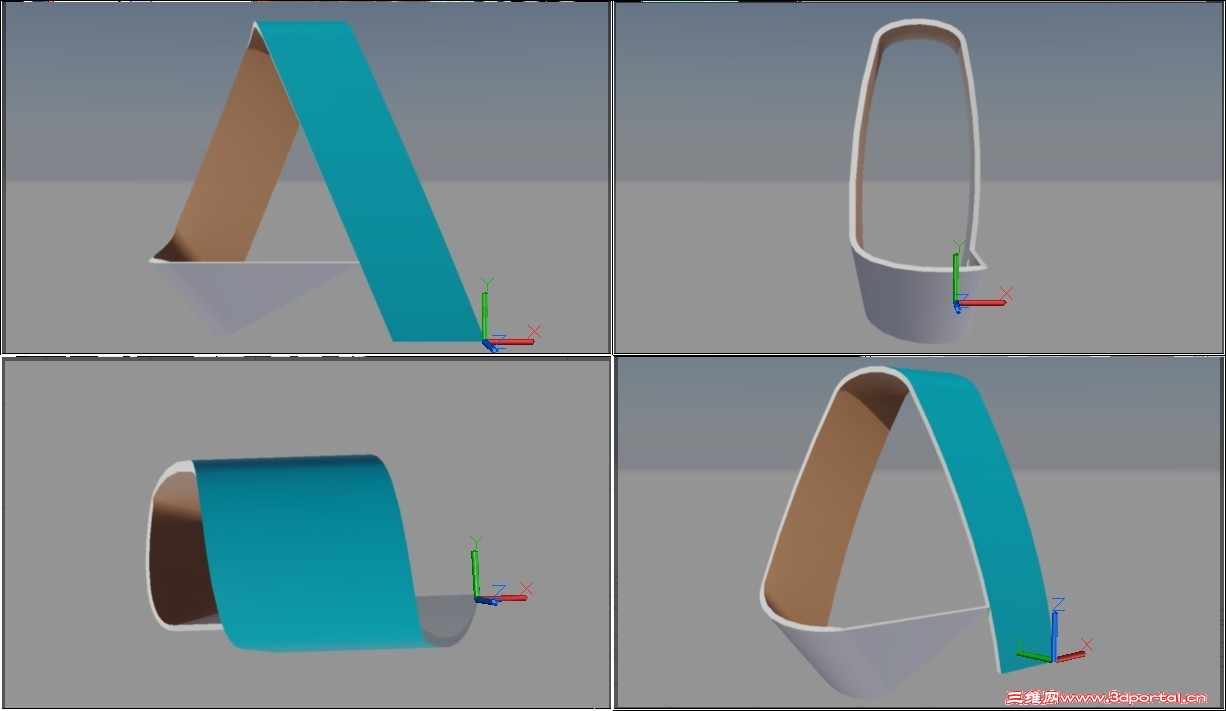

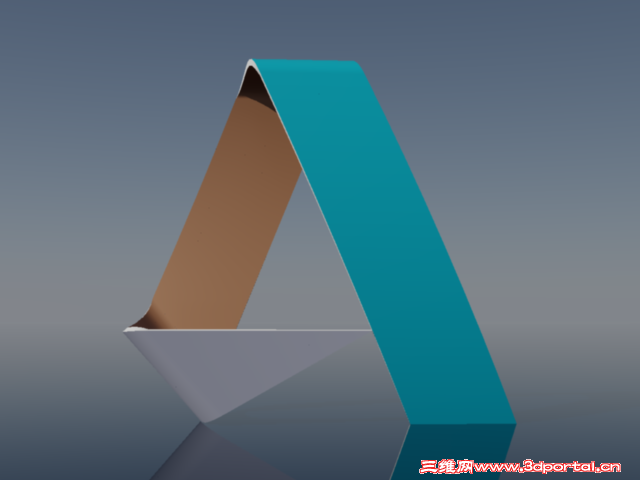

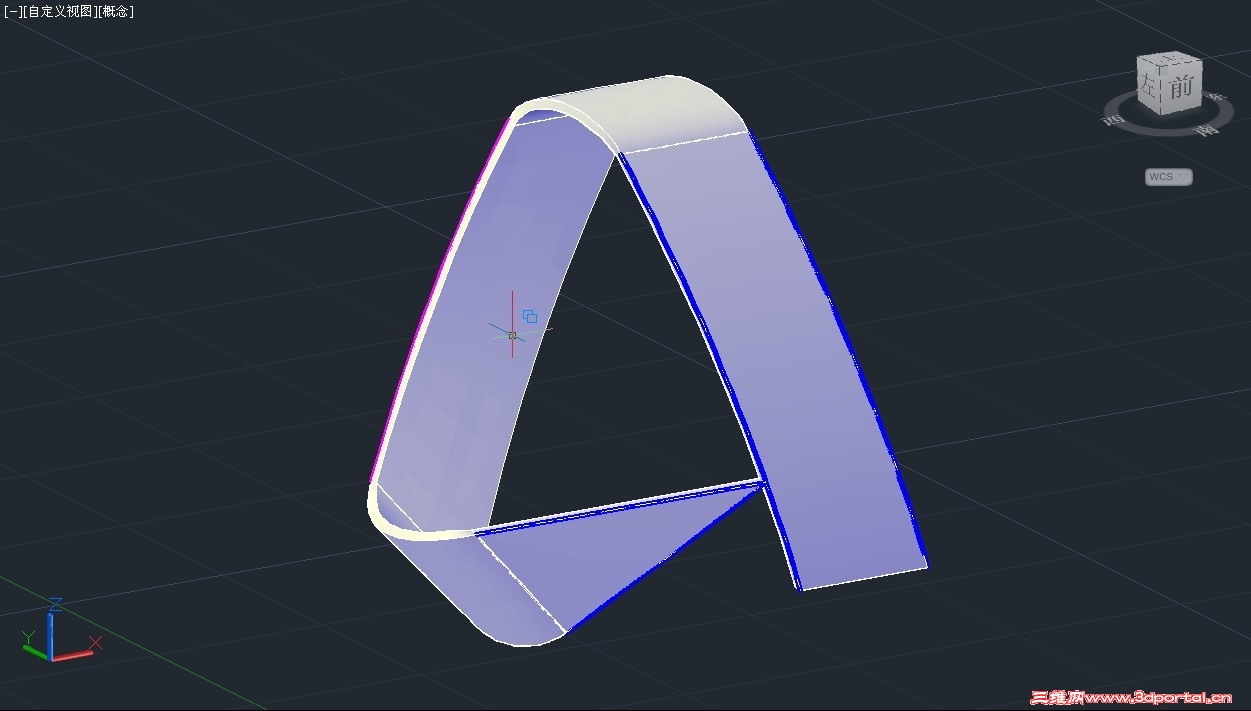

! z4 a' Z( [) W4 G' I1 w九、效果图5 H" Y: C2 ^/ {2 z
|
|
