怎样画这个曲面呢？？

314212186 · 发表于 2013-2-28 23:02:40

您需要登录才可以下载或查看，没有帐号？注册

x

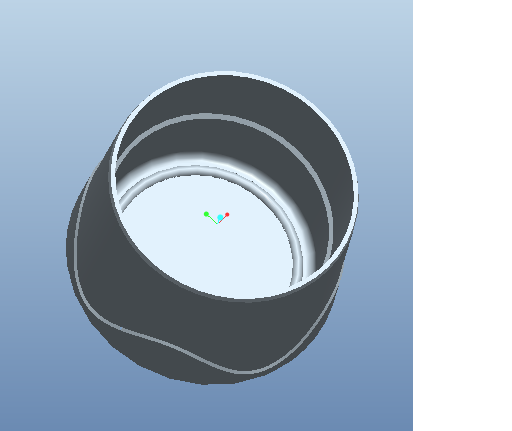

这个曲面不知道怎样画了想了很久有高手指教指教吗？？

tangcarlos3d · 发表于 2013-2-28 23:36:02

用画端面凸轮的方法：用变截面扫描、用graph控制图形，用sd#=evalgraph（“groove”，trajpar*360）/100关系式控制波浪轮廓，其中100是画波浪时为了标注尺寸方便将Y轴放大了100倍，所以这里要除以100。groove是波浪图形。

balang_b · 发表于 2013-3-1 09:51:09

先画直的面，然后做一个曲线截不行吗？

tangcarlos3d · 发表于 2013-3-1 10:09:59

balang_b 发表于 2013-3-1 09:51 static/image/common/back.gif
( l$ J) P) i, H先画直的面，然后做一个曲线截不行吗？

关键是曲线怎么画？还是要用参数控制。

314212186 · 发表于 2013-3-1 13:27:17

请问能付个图来看看吗？

tangcarlos3d · 发表于 2013-3-1 22:01:53

314212186 发表于 2013-3-1 13:27 static/image/common/back.gif" a. X7 T0 s8 V q5 b
请问能付个图来看看吗？

参见附件的圆柱凸轮设计例子。它是《ProENGINEER 2000i2零件设计—高级篇(上）》中的例子。

tangcarlos3d · 发表于 2013-3-1 22:08:57

另外也可以参考下面波纹垫圈的设计方法：先设计波纹垫圈，再拉伸到面，再画其他的特征。

天生笑哈哈 · 发表于 2013-3-4 10:14:14

看看这个象不象

rageyuan · 发表于 2013-3-4 20:36:58

可用变节扫描关系式

y_xl88 · 发表于 2013-3-5 08:25:29

方法有很多种
