[求助] 如图,我在绿色方块的通孔里放了个30mm长的螺钉。

[复制链接]
发表于 2013-3-10 09:18:23 | 显示全部楼层 |阅读模式 来自: 中国江苏常州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 东门钓鱼 于 2013-3-10 09:39 编辑
5 _' [' z8 y9 B
  U' b9 u) S" y* D如图,我在绿色方块的通孔里放了个30mm长的螺钉。下面的蓝色块没有孔。我怎么让下面的蓝色块对应螺丝位置也个对应的孔。(不使用智能测尺)。有大神吗?# ~" c$ F3 I6 d- M( c+ e) y. I
发表于 2013-3-10 10:36:50 | 显示全部楼层 来自: 中国上海
在装配你编辑
* C0 F4 O; p. L8 w# K$ r9 T
发表于 2013-3-10 10:47:44 | 显示全部楼层 来自: 中国山东济南
插入/装配体特征/孔
发表于 2013-3-10 11:05:14 | 显示全部楼层 来自: 中国重庆
可以的,在装配体中编辑蓝色块,将蓝色块上的孔与绿色块上的孔建立同心几何关系或直接转换实体引用就可以了,他会随绿色块位置的变化而变化。符合楼主意图。

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2013-3-10 12:06:54 | 显示全部楼层 来自: 中国江苏常州
leeke609731 发表于 2013-3-10 11:05 static/image/common/back.gif
, @) N' [  g: M" _- k可以的,在装配体中编辑蓝色块,将蓝色块上的孔与绿色块上的孔建立同心几何关系或直接转换实体引用就可以了 ...

7 {! y  D( m& Z0 [3 N8 C- u) ?蓝色的板上没孔哦。上面螺丝比较长直接穿过了蓝色版
 楼主| 发表于 2013-3-10 12:09:52 | 显示全部楼层 来自: 中国江苏常州

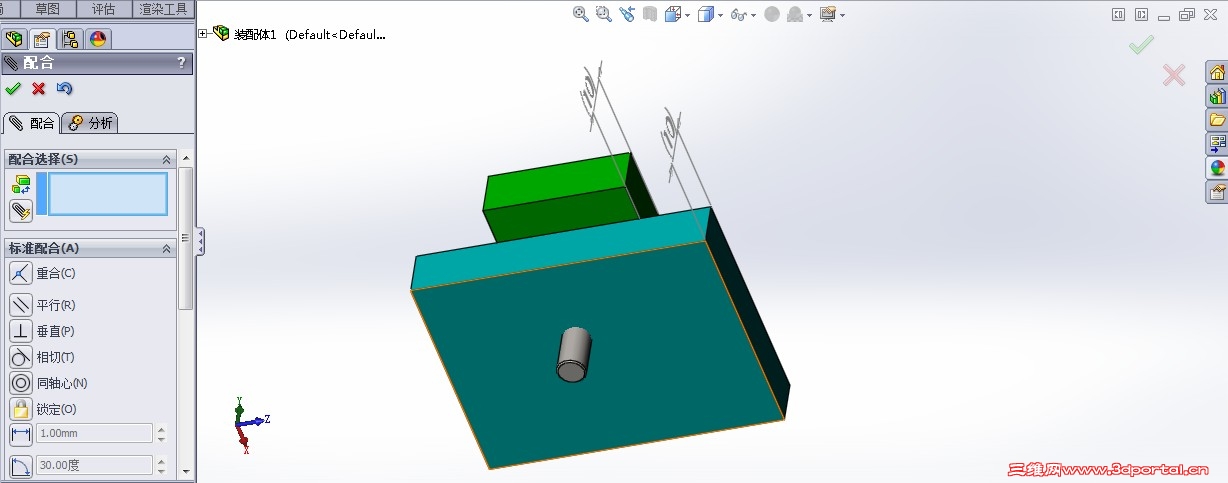

底面是这个样子
发表于 2013-3-10 13:07:49 | 显示全部楼层 来自: 中国广东江门
东门钓鱼 发表于 2013-3-10 12:09 static/image/common/back.gif
$ R' i8 K& X* c$ _3 D) a* C2 R  }底面是这个样子
; W7 \4 B) M9 I- T* p' j5 Q
4楼的意思就是在装配体中编辑蓝色的零件,在蓝色零件上打孔,和你要插入的螺杆没有关系的。) f! X( B% q+ [# X

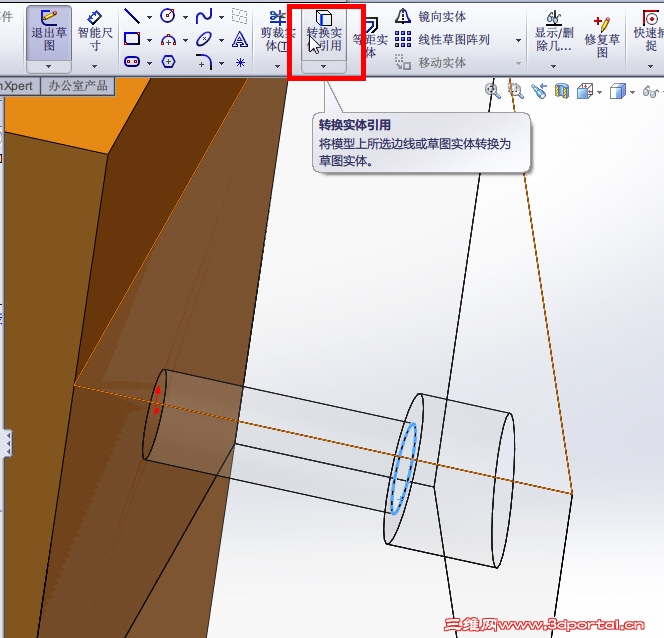

如果蓝色零件的孔要和跟着绿色零件的孔位置变化,在编辑蓝色零件的孔草图时可以直接把绿色零件的孔转换实体引用。+ i' K: \0 [$ Z. h; i% q

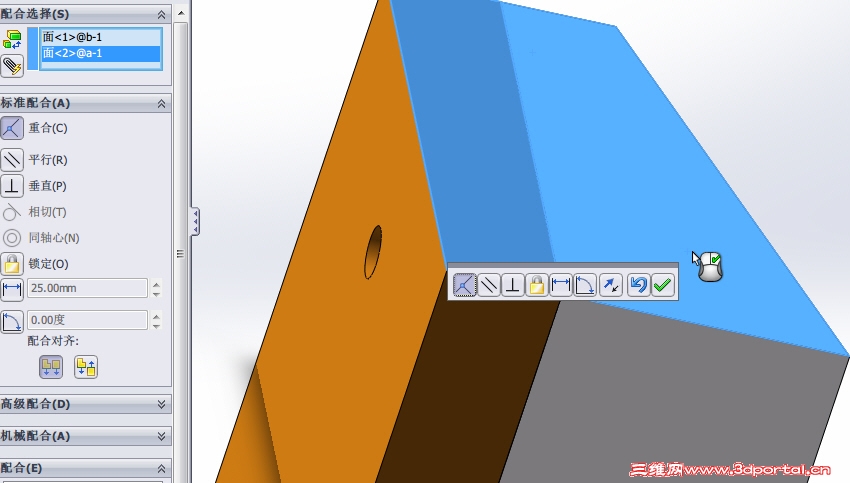

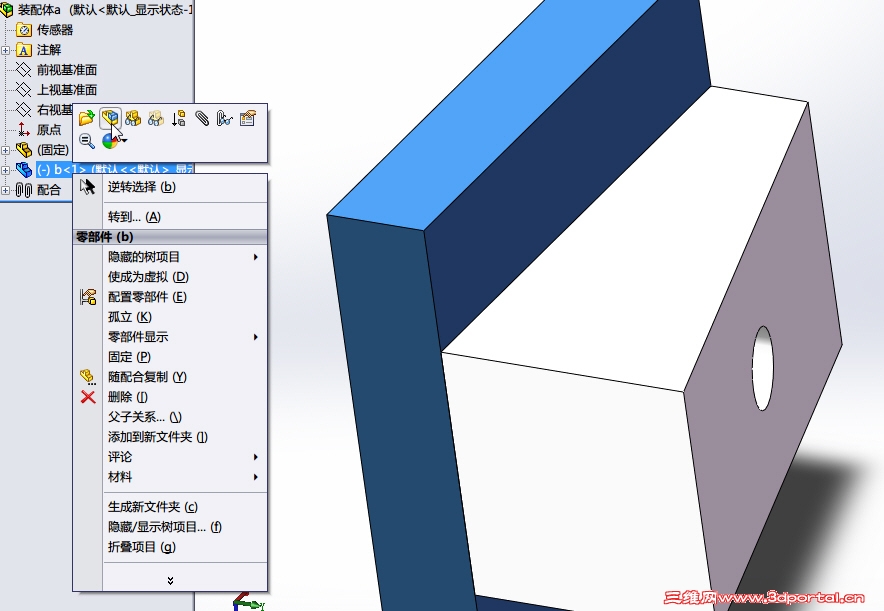

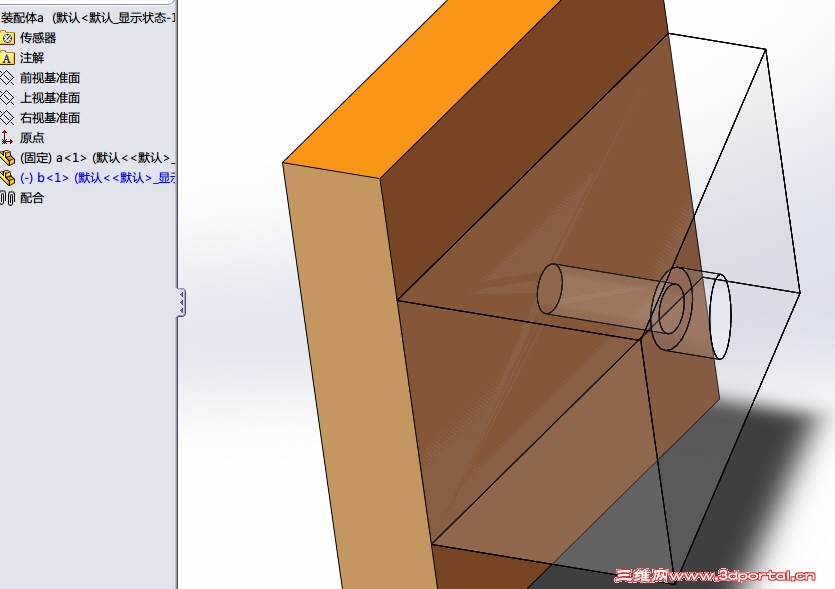

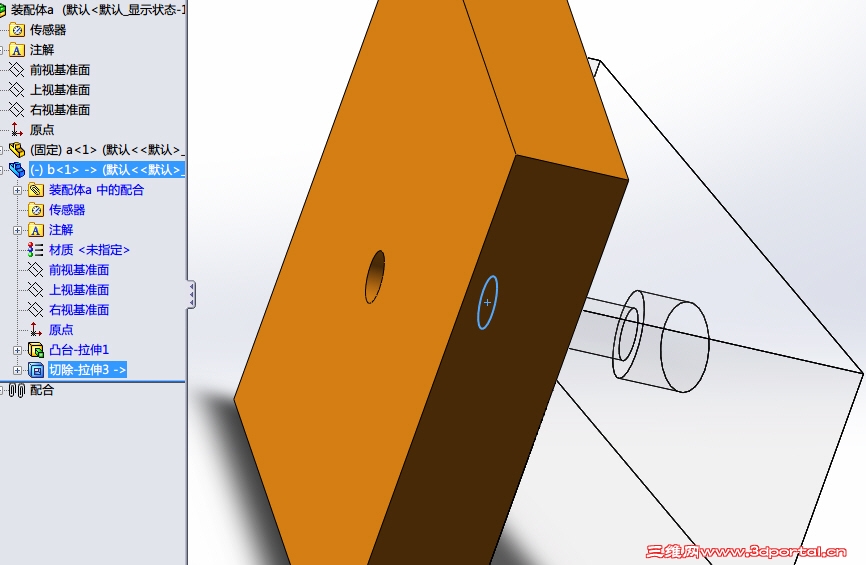

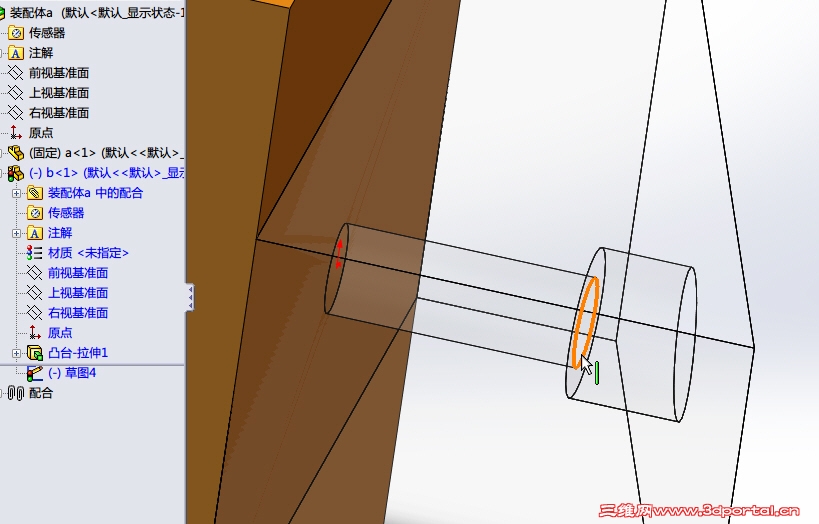

( Y. J9 V" u9 h1 h/ H1 X+ E& u 01.JPG 3 j2 q; _' D! O2 [5 i3 e6 [1 v9 P0 }
! y2 V9 U+ `) D+ I# B 03.JPG " [$ a7 T* X% n0 P+ N0 ^: J

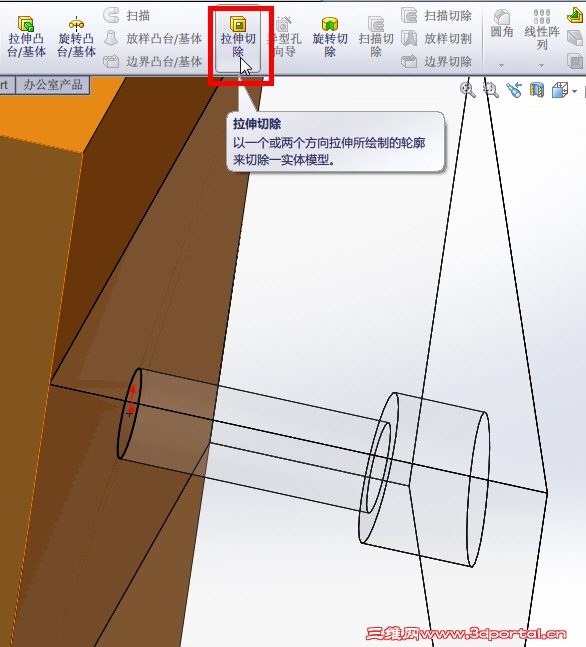

- e! V) a9 z. c) U 05.JPG
  q0 F0 {) {1 j% k7 T" G 06.JPG
8 C7 w! f1 H9 ~4 R 07.JPG

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2013-3-10 13:42:36 | 显示全部楼层 来自: 中国黑龙江佳木斯
遇到过着问题,学习了
 楼主| 发表于 2013-3-10 13:45:00 | 显示全部楼层 来自: 中国江苏常州
keilei001 发表于 2013-3-10 13:07 static/image/common/back.gif* r! R$ l- x- `$ n$ X9 a
4楼的意思就是在装配体中编辑蓝色的零件,在蓝色零件上打孔,和你要插入的螺杆没有关系的。2 M  z- q) Y9 }& _
如果蓝色零件 ...
5 Z5 f8 R) e5 ~0 n3 |. b. Y  e+ }
这样确实可行。不过绿色上的孔我用异形孔向导获得,下面蓝色的用拉伸切除,两个孔虽然直径是一样的,其它性质也是相同的吗?
发表于 2013-3-10 15:11:05 | 显示全部楼层 来自: 中国广东江门
东门钓鱼 发表于 2013-3-10 13:45 static/image/common/back.gif
$ r5 |4 V  b5 U. X0 n+ }( d这样确实可行。不过绿色上的孔我用异形孔向导获得,下面蓝色的用拉伸切除,两个孔虽然直径是一样的,其它 ...
4 y* q+ f( ^" z
你自己画一下就知道了。
发表于 2013-3-10 15:41:43 | 显示全部楼层 来自: 中国江苏徐州
你要不在制作单个零件时计算好孔位置要不就在装配体中编辑。
发表于 2013-3-12 13:08:22 | 显示全部楼层 来自: 中国江苏淮安
本帖最后由 wenmk123 于 2013-3-12 13:11 编辑
4 U! T* X* W. X$ u/ z7 s- v( ~8 H2 m+ V  L9 I

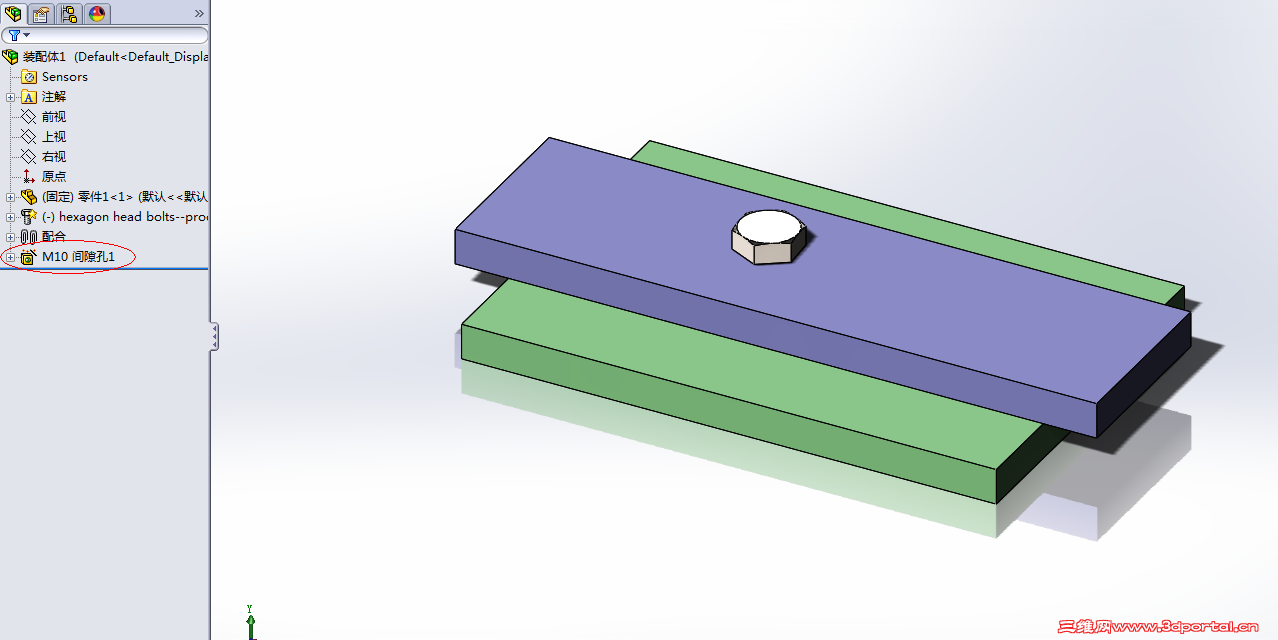

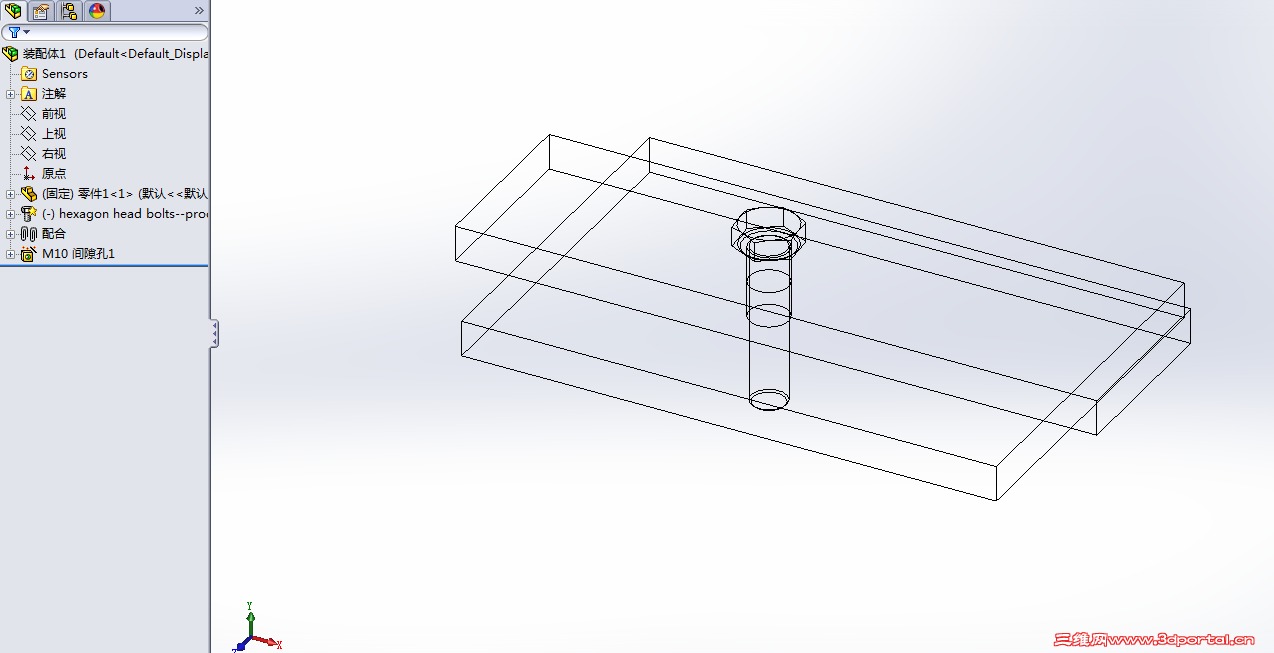

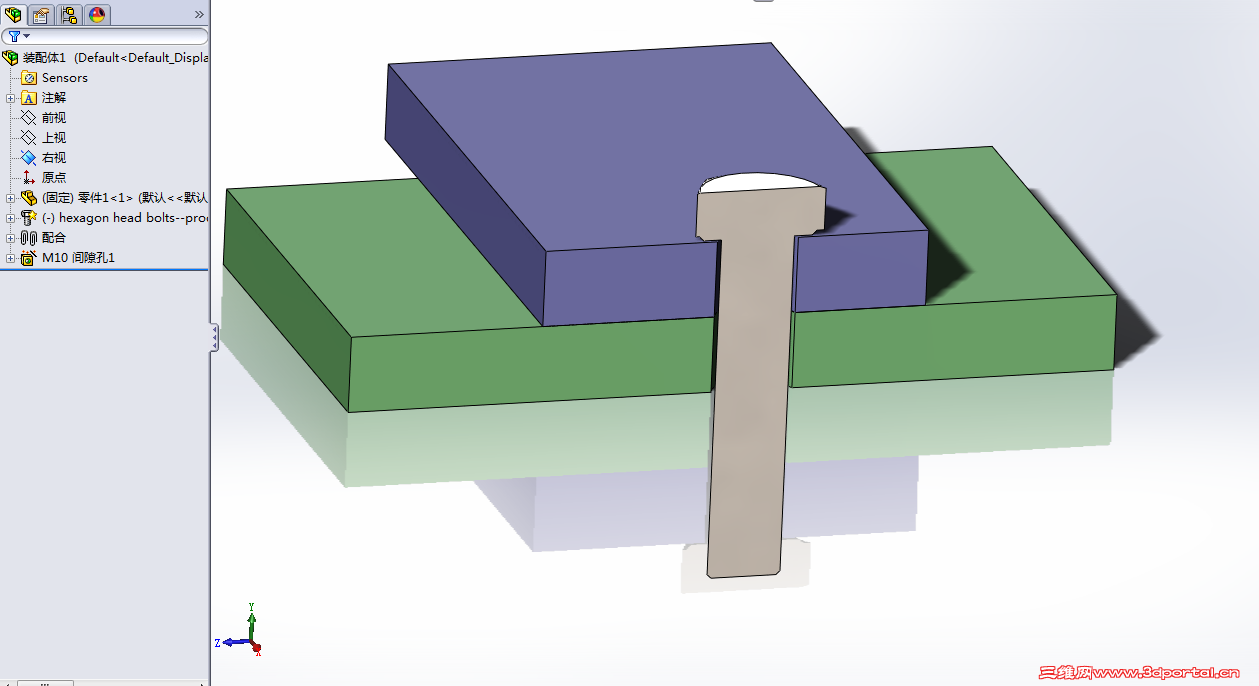

楼主,其实这个问题取决于你这个装配体的用途!如果是两个零件之间用螺栓连接来装配,可以在两个零件上先打好孔,然后连接。如果是两个零件用焊接或是别的方式先连接成一个整体的装配零件,那只能焊接或是用别的方式连接成整体后再配打孔,这样你的两个孔才会同心!如图:2 ?% C1 x( F8 U- B+ Y1 l7 p

- N9 J# T  \: P; w QQ截图20130312130716.png ) t. S5 F9 w; f$ [% Q+ U2 {

  W" c* k0 [2 |8 M& ~, Y6 ^  m QQ截图20130312130729.png 7 x# J0 r) j" z1 R& L" k, m
) t" w1 B3 h6 O; y* c

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表回复
您需要登录后才可以回帖 登录 | 注册
