Solid Edge ST5装配中部分零件计重方法—装配族

$ k$ V3 ?! S8 t' z8 u8 v, MSolid Edge的“物理属性”功能，可以在为所有零部件指定好材料（前提：材料属性中密度一栏数值已正确填写）后，自动计算出整个装配的重量。在明细表中可以计算的每种零件的单个重量和总重量。
( A& w! T; i, j, E) ?0 e+ p9 J  p 现在有朋友有更苛刻的需求：如何在一个有许多零部件的装配中，计算出指定多个零件（即一部分）的重量。
作了些尝试，发现“显示配置”、“卸载所有隐藏”零件命令都做不到。
* _0 m9 W2 z; ]% _3 X2 Z7 V 最后想到一个笨办法：把装配复制一份，然后删掉不需要计重的零件，那么这个新的装配把全部零部件重量统计出来就行了。

3 X; e- Y8 y* B& G" r8 S ===========================================================

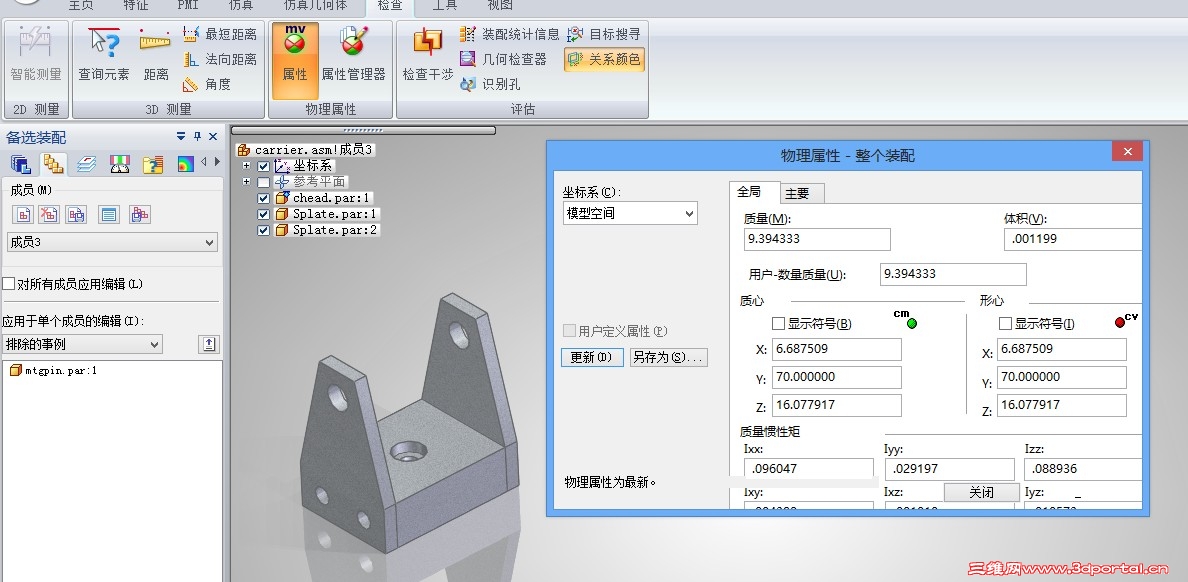

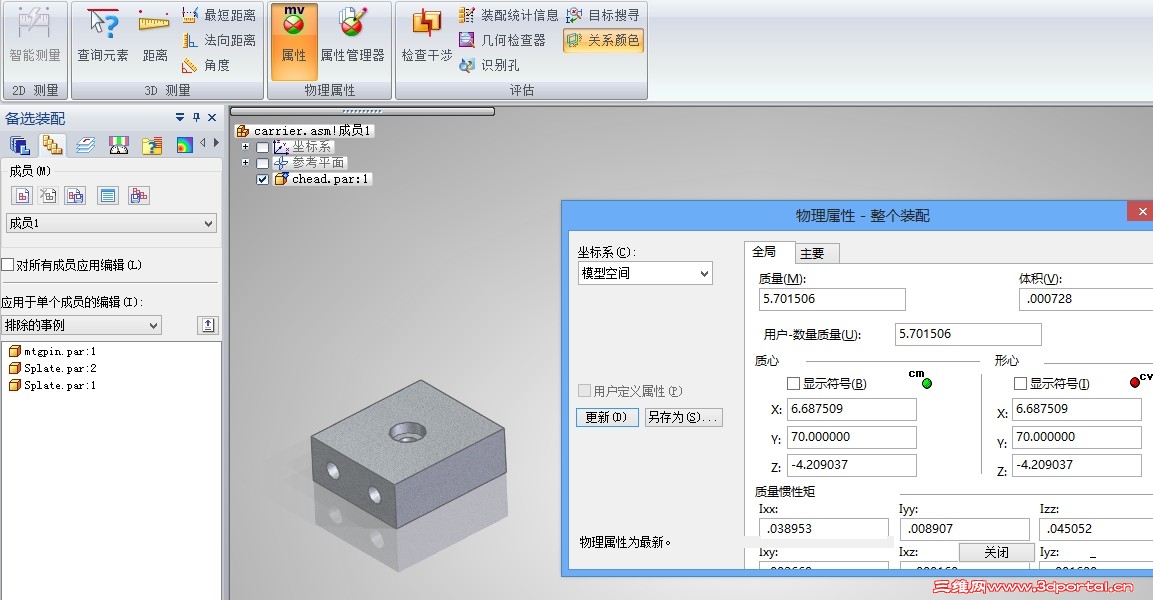

通过上面另存一份的笨办法联想到，Solid Edge的装配族不就是跟这差不多吗？所以尝试了一下，发现还真的可以做到，在一个装配中，可以分别统计不同配置（让每个装配族拥有不同的零部件）的总重量。
