此弯管该如何建模？

zh_x0511 · 发表于 2013-3-12 09:40:06

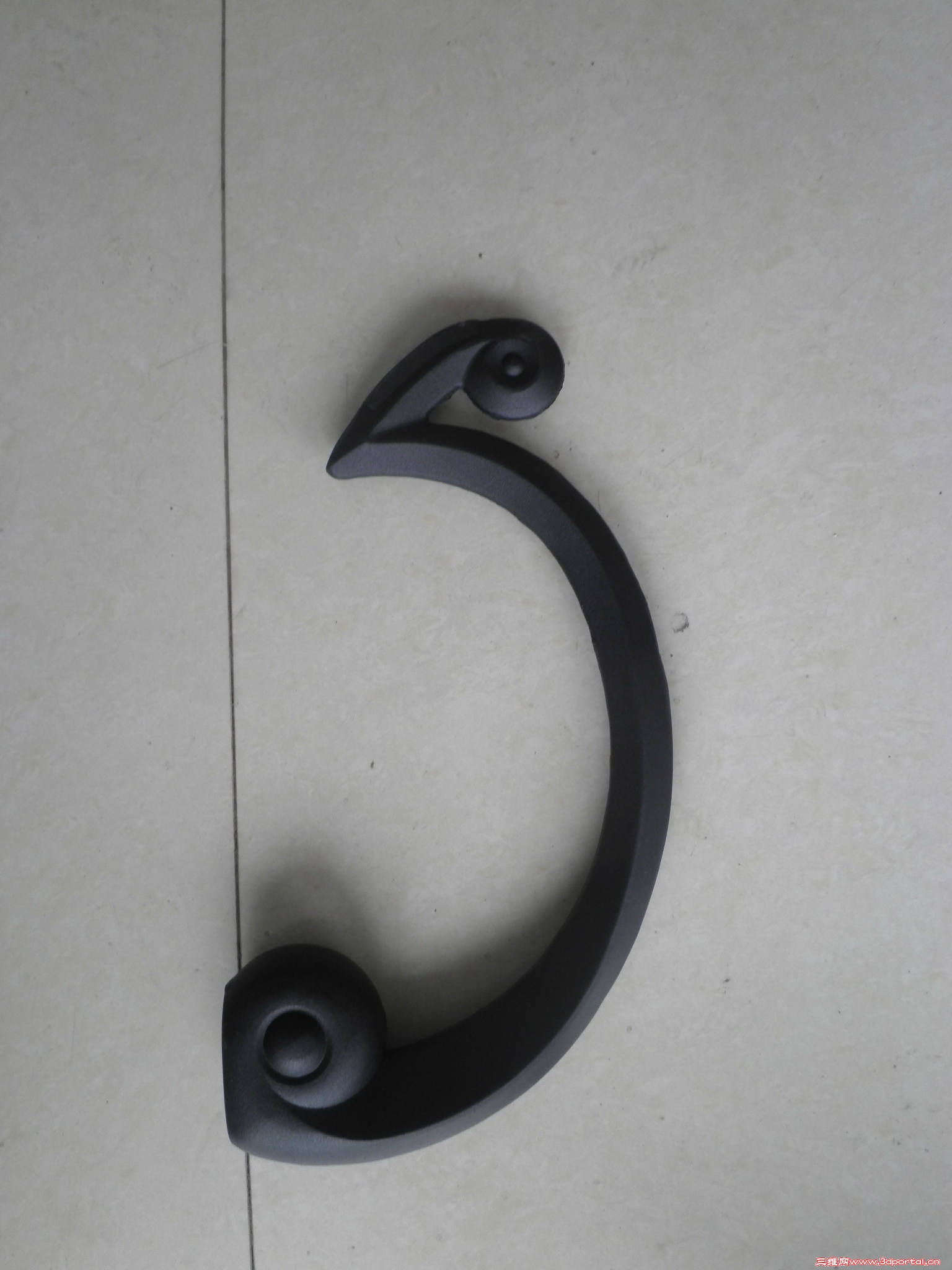

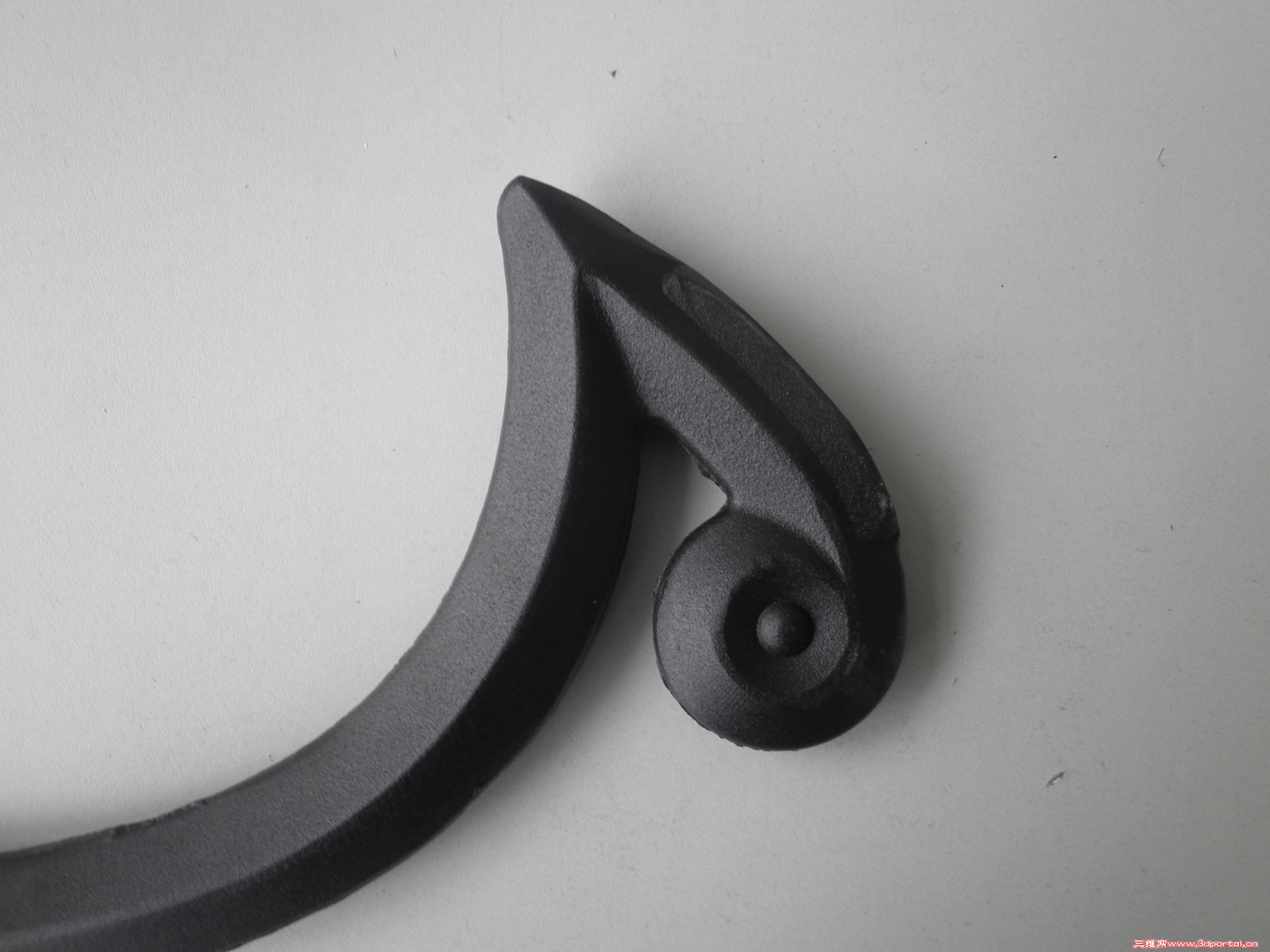

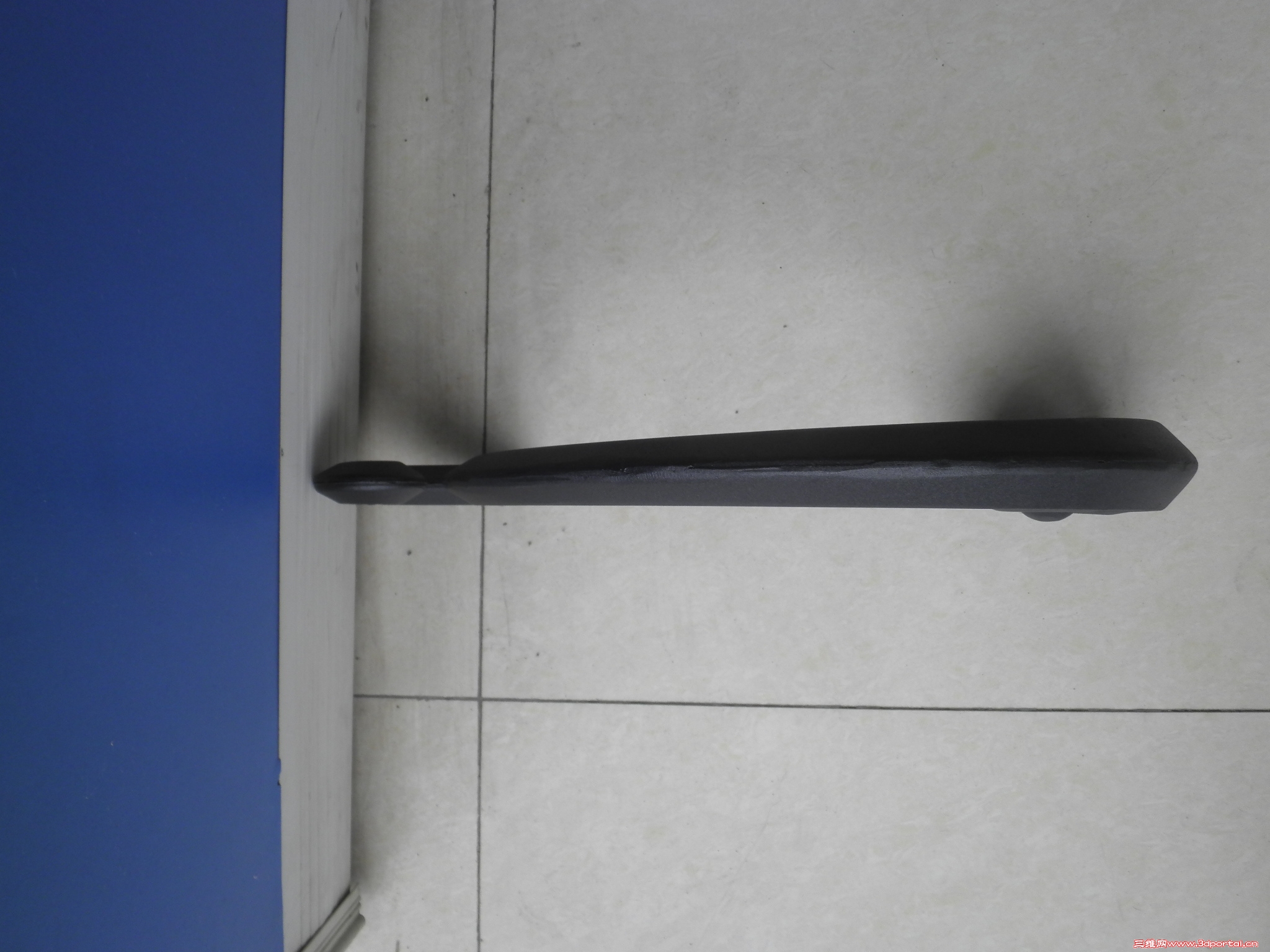

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

socaug · 发表于 2013-3-12 10:41:25

把几个关键截面画出来，再画几条引导曲线，使用放样命令生成实体，再简单修补成形。

阿帕奇 · 发表于 2013-3-12 11:18:27

分成几个部分做，然后再组合

zhjailfq · 发表于 2013-3-12 11:28:12

需要分成几个部分来画

zh_x0511 · 发表于 2013-3-12 11:32:27

阿帕奇发表于 2013-3-12 11:18 static/image/common/back.gif! y. h) K$ q. }% T: v- h: ~8 [& I( X
分成几个部分做，然后再组合

关键是中间那个弯管不会，我想用扫描，但测试图的宽度怎么控制？

zh_x0511 · 发表于 2013-3-12 11:33:08

socaug 发表于 2013-3-12 10:41 static/image/common/back.gif5 N) `8 l# R0 z8 z$ u
把几个关键截面画出来，再画几条引导曲线，使用放样命令生成实体，再简单修补成形。

中间部分的管子不会画

阿帕奇 · 发表于 2013-3-12 12:00:52

zh_x0511 发表于 2013-3-12 11:32 static/image/common/back.gif
/ A+ Y6 ~ [- {关键是中间那个弯管不会，我想用扫描，但测试图的宽度怎么控制？

截面加引导曲线，就是这个做法

zh_x0511 · 发表于 2013-3-12 12:21:28

阿帕奇发表于 2013-3-12 12:00 static/image/common/back.gif8 v7 A O: K/ A
截面加引导曲线，就是这个做法

可以请阿帕奇简单做个吗？（就中间那个弯管）

koukoukk · 发表于 2013-3-12 14:36:12

推荐你一套教程http://bbs.cneclub.com/thread-472185-1-1.html

阿帕奇 · 发表于 2013-3-12 14:49:03

zh_x0511 发表于 2013-3-12 12:21 http://www.3dportal.cn/discuz/static/image/common/back.gif
, t' d8 d1 W$ j9 q N' z- h可以请阿帕奇简单做个吗？（就中间那个弯管）

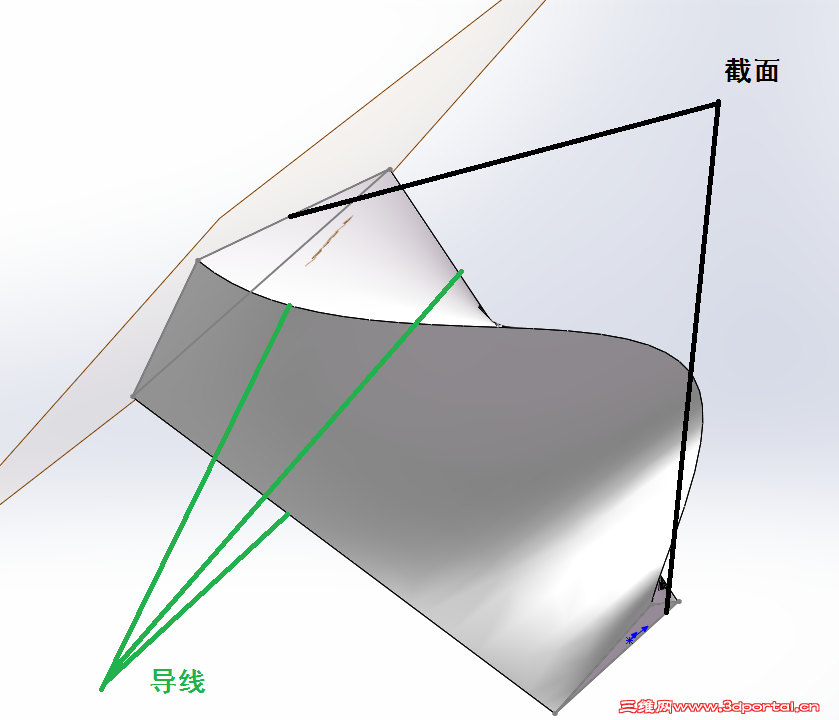

按你图纸的尺寸做截面，做导线，下图是我随便做的示意

foxfoxme · 发表于 2013-3-12 14:52:31

如果大弯是各点等截面可以扫描，路径引导感觉要用样条曲线控制

zh_x0511 · 发表于 2013-3-12 15:10:08

阿帕奇发表于 2013-3-12 14:49 static/image/common/back.gif$ {/ M6 {1 |: E7 T1 x- ?0 ?
按你图纸的尺寸做截面，做导线，下图是我随便做的示意

回复版主：此弯管我已用放样画出，但这个地方感觉与图片相差甚远，请版主指点：

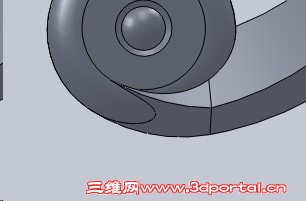

附上粗糙的档案（2010）：

弯管_SLDPRT.zip (207.64 KB, 下载次数: 3)

阿帕奇 · 发表于 2013-3-12 15:23:33

zh_x0511 发表于 2013-3-12 15:10 static/image/common/back.gif. f0 K" Z3 N) ^$ I4 `$ Y. F) R# R
回复版主：此弯管我已用放样画出，但这个地方感觉与图片相差甚远，请版主指点：+ A3 r8 q8 q T8 J% @

' i4 ^4 h" T# ? y附上粗糙的档案（2010 ...

那就需要你不断的修正，这种铸件应该有图纸的

neko · 发表于 2013-3-12 16:17:22

小技巧之一..
可局部用曲面建模..不順的地方連同部分周圍曲面一起刪除..
再用填補曲面去銜接曲面..

zh_x0511 · 发表于 2013-3-12 16:26:43

neko 发表于 2013-3-12 16:17 static/image/common/back.gif: g* x$ H9 x7 I$ s; p& w
小技巧之一..- v7 H5 H4 t' d1 M# }8 i
可局部用曲面建模..不順的地方連同部分周圍曲面一起刪除..' n( u' R: H( K; F+ H% R, y. ^/ L0 t
再用填補曲面去銜接曲面..

可不可以请朋友做一下呢？曲面俺实在不太会用

neko · 发表于 2013-3-12 19:20:01

本帖最后由 neko 于 2013-3-12 19:22 编辑

9 e; m) {( e) ]6 @

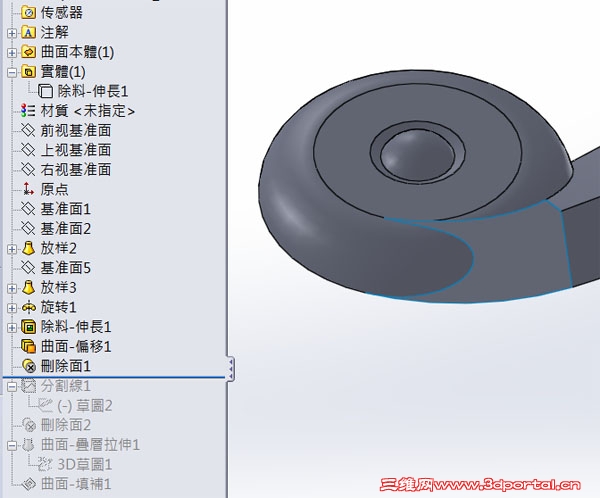

僅共參考囉..

zh_x0511 · 发表于 2013-3-13 08:14:06

neko 发表于 2013-3-12 19:20 static/image/common/back.gif/ l X- a4 ]( [; J. k9 w7 Z5 m
僅共參考囉..

谢谢你的帮助，我试了一下，和你的还是有点差距。
可以请你上传你的档案吗？（10版次的）

neko · 发表于 2013-3-13 09:09:00

zh_x0511 发表于 2013-3-13 08:14 static/image/common/back.gif% m5 j, |9 n9 O9 Z# R, k* N5 O
谢谢你的帮助，我试了一下，和你的还是有点差距。
& ~3 e: _; R3 ~; }5 v- B0 O可以请你上传你的档案吗？（10版次的）

13版畫的..
不規則曲線也是可以給尺寸跟相切限制條件的..

zh_x0511 · 发表于 2013-3-13 09:14:50

neko 发表于 2013-3-13 09:09 static/image/common/back.gif
g% s/ q9 q9 q. w13版畫的..+ e0 d; D7 ~' C2 n, F8 G2 F
不規則曲線也是可以給尺寸跟相切限制條件的..

还是不明白，那个曲面拉伸看不懂

neko · 发表于 2013-3-13 09:22:35

zh_x0511 发表于 2013-3-13 09:14 static/image/common/back.gif
6 {! A' T0 U" u0 H% q; h7 T还是不明白，那个曲面拉伸看不懂

不用想太複雜..
只拉一個面而已.左右斷面,下邊緣上3D曲線..
後面的三角形另外補.
