[求助] 螺纹孔的画法

[复制链接]
赶路人
发表于 2013-3-13 09:43:25 | 显示全部楼层 |阅读模式 来自： 中国天津

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 赶路人 于 2013-3-13 09:50 编辑
% o. d8 D9 F4 X$ W2 J9 |3 b1 X) n

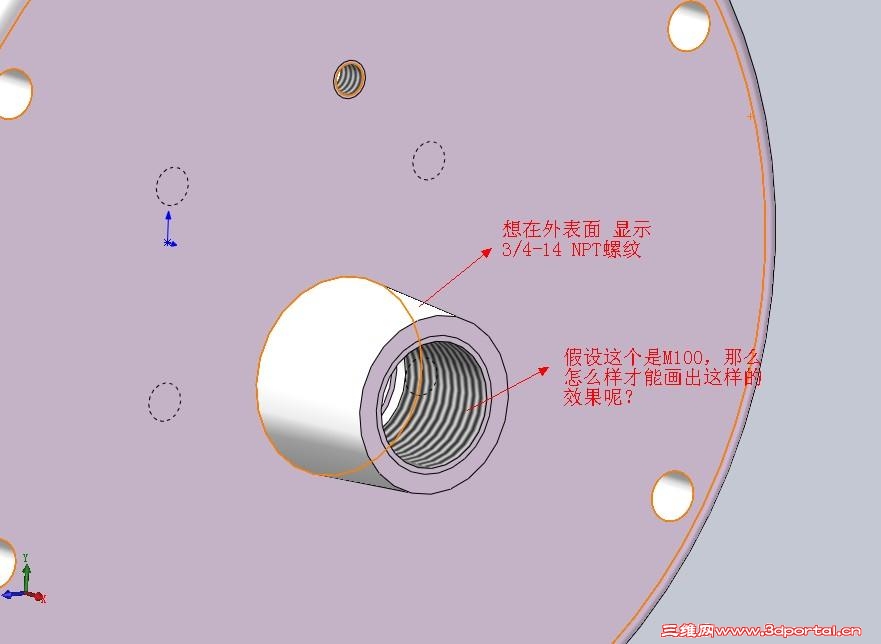

4 ?/ f% _" x4 ?* Y各位  如何在零件图里用异型孔向导画出  M100 的螺纹孔   以及  3/4-14 NPT1 m" Q5 L* `" ]2 r

  t! W: S6 y8 O# ^( E# r" p% e1 ^% n

: v: o6 O5 z$ m# B/ [5 A5 M4 H9 o2 c' e* \; E

) N) g: W! U  ~1 h# H# P0 bM100的螺纹线 画出来了  另外一个  NPT 螺纹 怎么画  求帮助
回复

举报

smartlz
发表于 2013-3-13 09:54:09 | 显示全部楼层 来自： 中国江苏无锡
要显示，插入注解装饰螺纹线。显示后再插入注解3/4-14NPT就可以了。就是做个样子，表面文章。实际画出来我认为没必要。
回复 支持 反对

举报

赶路人
 楼主| 发表于 2013-3-13 09:57:56 | 显示全部楼层 来自： 中国天津
smartlz 发表于 2013-3-13 09:54 static/image/common/back.gif
8 Y- e$ ^! W5 e( i  B0 d要显示，插入注解装饰螺纹线。显示后再插入注解3/4-14NPT就可以了。就是做个样子，表面文章。实际画出来我认 ...

2 M! ^9 w  w. n哪里可以找到 这个 3/4-14 NPT ？？请赐教
回复 支持 反对

举报

赶路人
 楼主| 发表于 2013-3-13 09:59:21 | 显示全部楼层 来自： 中国天津
smartlz 发表于 2013-3-13 09:54 static/image/common/back.gif
5 ~7 v& N. K  Q/ `+ Q4 G6 k要显示，插入注解装饰螺纹线。显示后再插入注解3/4-14NPT就可以了。就是做个样子，表面文章。实际画出来我认 ...

; R) W, q; Z. F; b: G哪里可以找到 这个 3/4-14 NPT ？？请赐教
回复 支持 反对

举报

smartlz
发表于 2013-3-13 10:06:28 | 显示全部楼层 来自： 中国江苏无锡
赐教什么？随便找个任意规格的螺纹，然后在旁边用箭头标注一下  ：输入文字3/4-14NPT，就是做个样子，表面文章！. [2 K9 P: {3 \, C* S) p7 V9 E2 l; M
还不明白吗？楼主真是个较真的人，非要找到什么3/4-14NPT的装饰螺纹！
回复 支持 反对

举报

赶路人
 楼主| 发表于 2013-3-13 10:30:26 | 显示全部楼层 来自： 中国天津

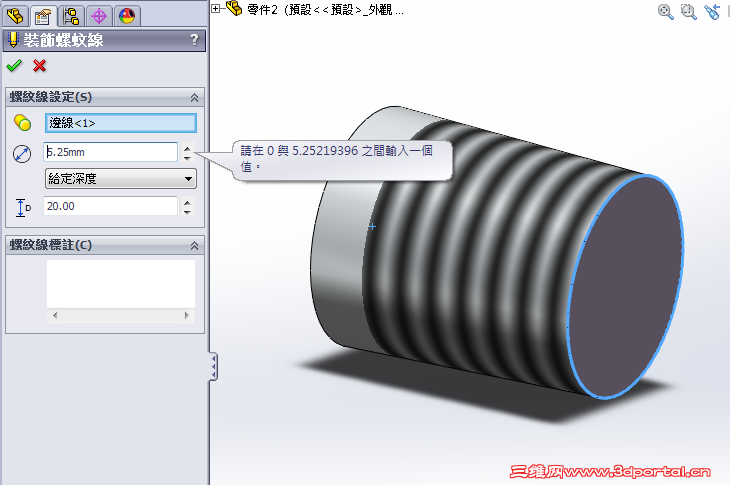

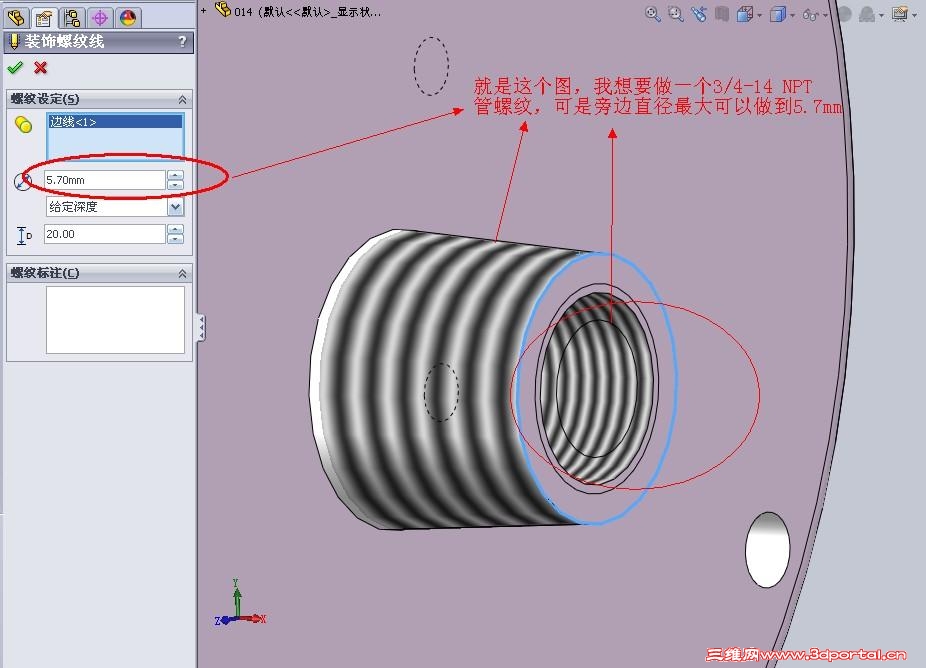

不是我 较真    看这张图片
回复 支持 反对

举报

smartlz
发表于 2013-3-13 10:37:53 | 显示全部楼层 来自： 中国江苏无锡
本帖最后由 smartlz 于 2013-3-13 10:57 编辑 " W+ L' o6 Q9 S! }# l( R3 O8 y
2 _$ Z  x6 f$ P6 P  i  c7 K
5.7就5.7了，为什么非要找10.7,  20.7，50.7？
# e9 `$ W" n! @6 b7 ]. x) V% M8 O插入注解输入文字3/4-14NPT 用箭头指到外螺纹上不行吗？
* _( C( D2 q& u" u3 M5 d只是做个表面文章应付一下，有这么难吗？

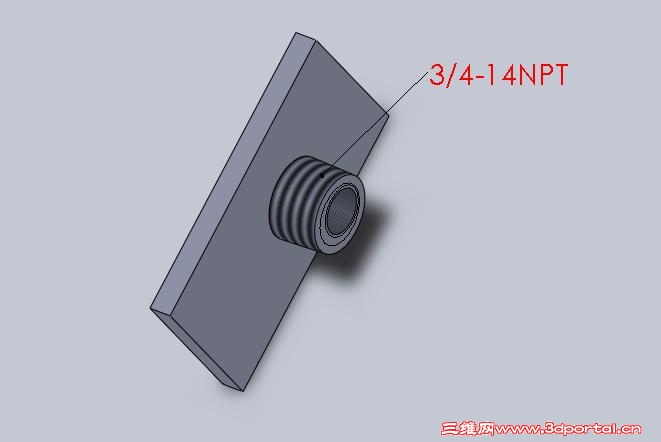

4 A9 d4 x- O) `! P4 c7 f( O 360截图20130313105907484.jpg
回复 支持 反对

举报

赶路人
 楼主| 发表于 2013-3-13 13:24:08 | 显示全部楼层 来自： 中国天津
好吧 谢谢 楼上的   不知道 其他人 是否还有 建议?
回复 支持 反对

举报

mygc1
发表于 2013-3-13 16:42:10 | 显示全部楼层 来自： 中国浙江杭州
顺便学习下
回复 支持 反对

举报

tolam
发表于 2013-3-13 17:20:09 | 显示全部楼层 来自： 中国广东东莞
楼主用了印度神油咁硬
回复 支持 反对

举报

ryouss
发表于 2013-3-13 21:25:11 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2013-3-13 21:29 编辑
+ O# N( W; n( ]. Y* u! P/ \/ V: \- D  ]; W& M1 M# K* B
應該是SW的一個Bug(臭蟲)吧!# x" n6 d1 I8 u) Q! V
管錐螺紋一般我是畫成直的,再標規格如 PT 3/8"-19% l. M1 r. N7 n  {* A( O
- K. g' f1 P( A" J1 x5 U) ^
! I! V$ [; l- s- V6 R( z) ~

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

huodeidei
发表于 2013-3-14 08:51:48 | 显示全部楼层 来自： 中国湖南长沙
装饰螺纹就不错的
回复 支持 反对

举报

赶路人
 楼主| 发表于 2013-3-14 10:52:49 | 显示全部楼层 来自： 中国天津
没有其他的方法了吗？
回复 支持 反对

举报

lgshr77
发表于 2013-3-14 14:11:21 | 显示全部楼层 来自： 中国湖北荆州
装饰螺纹本来就是做表面文章，精确或是不精确有什么区别吗？只要能明白这个尺寸是多少就好了。
回复 支持 反对

举报

阿帕奇
发表于 2013-3-14 14:14:51 | 显示全部楼层 来自： 中国辽宁盘锦
自己改toolbox，增加规格吧，怎么改我也没试过
回复 支持 反对

举报

赶路人
 楼主| 发表于 2013-3-14 14:51:18 | 显示全部楼层 来自： 中国天津
好吧  谢谢各位了   我就是在纳闷这个管螺纹怎么画出来  发愁啊
回复 支持 反对

举报

wangxw2010
发表于 2013-3-17 22:03:05 | 显示全部楼层 来自： 中国河北邯郸
smartlz 发表于 2013-3-13 10:06 static/image/common/back.gif
2 C' B$ g/ j0 T3 s; I- G6 t- Y8 t) |+ c, B# E赐教什么？随便找个任意规格的螺纹，然后在旁边用箭头标注一下  ：输入文字3/4-14NPT，就是做个样子，表面文 ...
: M2 N# U2 a: Z. i9 i! }& s9 U
如你所说，在工程图中标准尺寸会容易出错的。假如我用40代替100尺寸，若是不立刻生成工程图，或是说统一由别人来做工程图（团队合作可是工期紧张时是可以这样做的），那么，就会误以为真实的尺寸是40呢。所以，还是在三维中做出真实的尺寸为好，不然容易出废品的。毕竟，sw不同于cad。仅供参考。) E5 i' n! E- @5 s) S) g6 m) `
回复 支持 反对

举报

wangxw2010
发表于 2013-3-17 22:09:06 | 显示全部楼层 来自： 中国河北邯郸
smartlz 发表于 2013-3-13 10:37 static/image/common/back.gif4 V( I2 B" J: O2 v  B; T; |5 S- u
5.7就5.7了，为什么非要找10.7,  20.7，50.7？' T+ K0 A0 k/ [% q
插入注解输入文字3/4-14NPT 用箭头指到外螺纹上不行吗？
- p) o: Q9 H* Z! B0 S只 ...

& }1 b' B) m7 j$ t你说得不无道理，但必须立即完成工程图标注，否则会忘记这个尺寸的事，再者，若以后要更改这个尺寸，不知工程图还有关联不（自动更改）？
回复 支持 反对

举报

smartlz
发表于 2013-3-17 22:17:07 | 显示全部楼层 来自： 中国江苏无锡
wangxw2010 发表于 2013-3-17 22:09 static/image/common/back.gif
4 w0 S; e, ^, q你说得不无道理，但必须立即完成工程图标注，否则会忘记这个尺寸的事，再者，若以后要更改这个尺寸，不知 ...

# N! K, W, B9 a, J" J$ J我碉堡了，如你所述，那就实实在在的画吧！，具体怎么画3/4-npt,我 还真没画过！
回复 支持 反对

举报

389781073
发表于 2013-3-18 17:06:38 | 显示全部楼层 来自： 中国浙江杭州
懒得说，楼主你学什么的
回复 支持 反对

举报

赶路人
 楼主| 发表于 2013-3-18 17:17:20 | 显示全部楼层 来自： 中国天津
好吧 我现在也不在纠结这个具体画法了  我只有把它画成一个锥度的 形状，工程图上标注了。画锥形时候 我尽可能把小端尺寸画成直径20.2mm   比例1:16   这样就OK了
回复 支持 反对

举报

赶路人
 楼主| 发表于 2013-3-18 17:21:17 | 显示全部楼层 来自： 中国天津
本人就是学机电一体化  悲剧的专业
回复 支持 反对

举报

千年回眸
发表于 2013-8-8 11:57:00 | 显示全部楼层 来自： 中国四川成都
个人觉得三维制作的时候最好能反映实际情况，不然导出二维标注的时候很是问题，导致比例和实物不一致，到时候加工出来可能扯皮，那外协厂家是按你图纸的实际尺寸做呢还是标注尺寸做呢？大家说是吧，这也不是说大致表示轮廓不对哈，只是个人的见解
回复 支持 反对

举报

蛋挞丶
发表于 2013-8-8 12:50:28 | 显示全部楼层 来自： 中国广东广州
是啊！！三维的必须是正确的尺寸！！不能想CAD那样一个标准尺寸可以胡乱标成自己想要的！！！毕竟三维还要出工程图！什么之类的
回复 支持 反对

举报

wly0928
发表于 2013-8-8 16:04:55 | 显示全部楼层 来自： 中国天津
本帖最后由 wly0928 于 2013-8-8 16:05 编辑
, V* a! u6 {) J$ E, P! f0 f  J* \# C" q

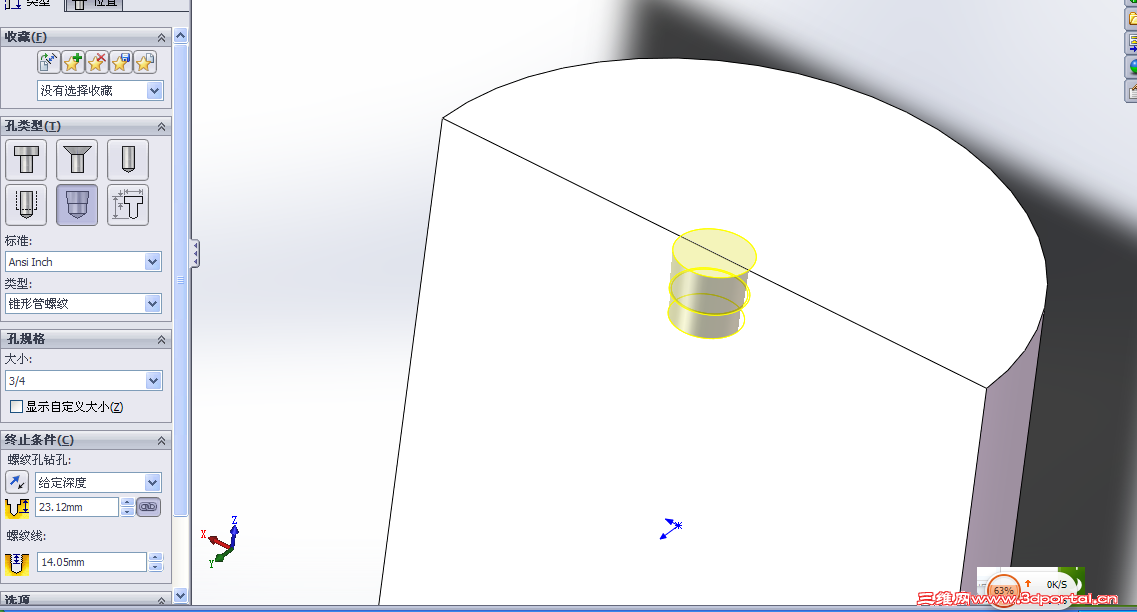

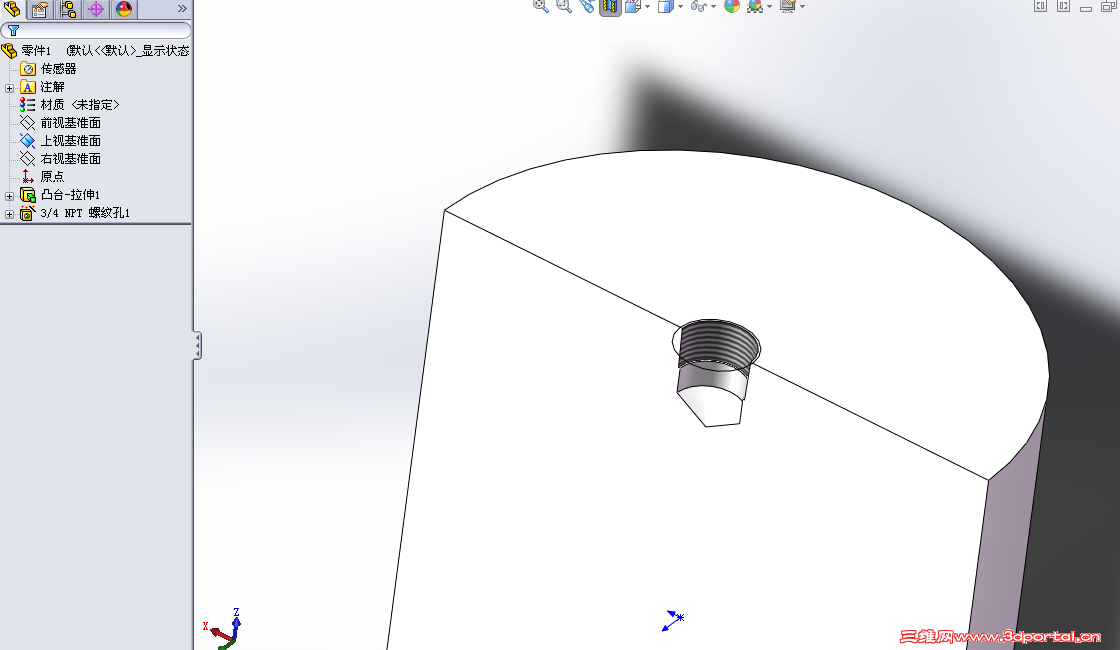

异型孔里面有的6 g' v3 Y7 |3 m$ w2 P: \' D
也可以自己草绘
Unnamed QQ Screenshot20130808160332.png
